ND 1200 QUADRA-CHEK 115
2.3 Sof
tw
a
re
-Set
up
NLEC durch Messung von Punkten auf einer Kalibrierplatte
U Messnormal entlang der Messachse positionieren;
U Messnormal so nah wie möglich an der Achse positionieren und
Ausrichtung durchführen (1. Kapitel, siehe „Ausrichten eines
Werkstücks an der Messachse” auf Seite 35);
U Bezugspunkt durch Antasten des Punkts bei Position 1,1 auf der
Kalibrierplatte festlegen und die Tasten für die X- und Y-ACHSE
drücken, um den Punkt zu nullen;
U Während das Fadenkreuz über dem Gitterpunkt 1,1 (Bezugspunkt)
steht, die Option „NLEC “ im Setup-Menü markieren. Die
Datenfelder „X Gittergr.“ und „Y Gittergr.“ markieren und die Zahl
der Kalibrierpunkte in der X- und Y-Achse eintragen. In diesem
Beispiel wurden 3 Punkte in die Felder „X Gittergr.“ und „Y
Gittergr.“ eingetragen, um die 3 x 3 Kalibrierplatte zu beschreiben;
U Die Datenfelder „X Gittergr.“ und „Y Gittergr.“ markieren und den
Abstand zwischen den Kalibrierpunkten in der X- und Y-Achse
eintragen. In diesem Beispiel beträgt der Abstand zwischen den
Punkten 1 Zoll (25,4 cm) auf der X- und Y-Achse. Das Datenfeld
„Maschinen-0“ „X“ oder „Y“ markieren und den Softkey IMPORT
drücken, um den Versatz vom Maschinen-Nullpunkt der ND 1200
und den Bezugspunkt der Kalibrierplatte einzutragen. Der Versatz
für beide Achsen wird automatisch von der ND 1200 eingetragen
und angezeigt;
U Datenfeld „X Pos“ markieren. Die Felder „X Pos“ und „Y Pos“
werden anfangs den Wert 1 enthalten. Bei Durchführung der
Kalibrierung erhöht die ND 1200 diese Werte. Softkey LERNEN
drücken, um mit der NLEC -Kalibrierung zu beginnen; dann den
Anweisungen auf dem Bildschirm für die Durchführung der
Messungen folgen. Die Messpositionen auf der Kalibrierplatte
werden während der Durchführung der Messungen links oben auf
dem Bildschirm angezeigt. Bei Abschluss der Messungen werden
die Sollwerte (zertifiziert) und Istwerte (gemessen) in den Soll- und
Ist-Datenfeldern für jede Gitterposition angezeigt;

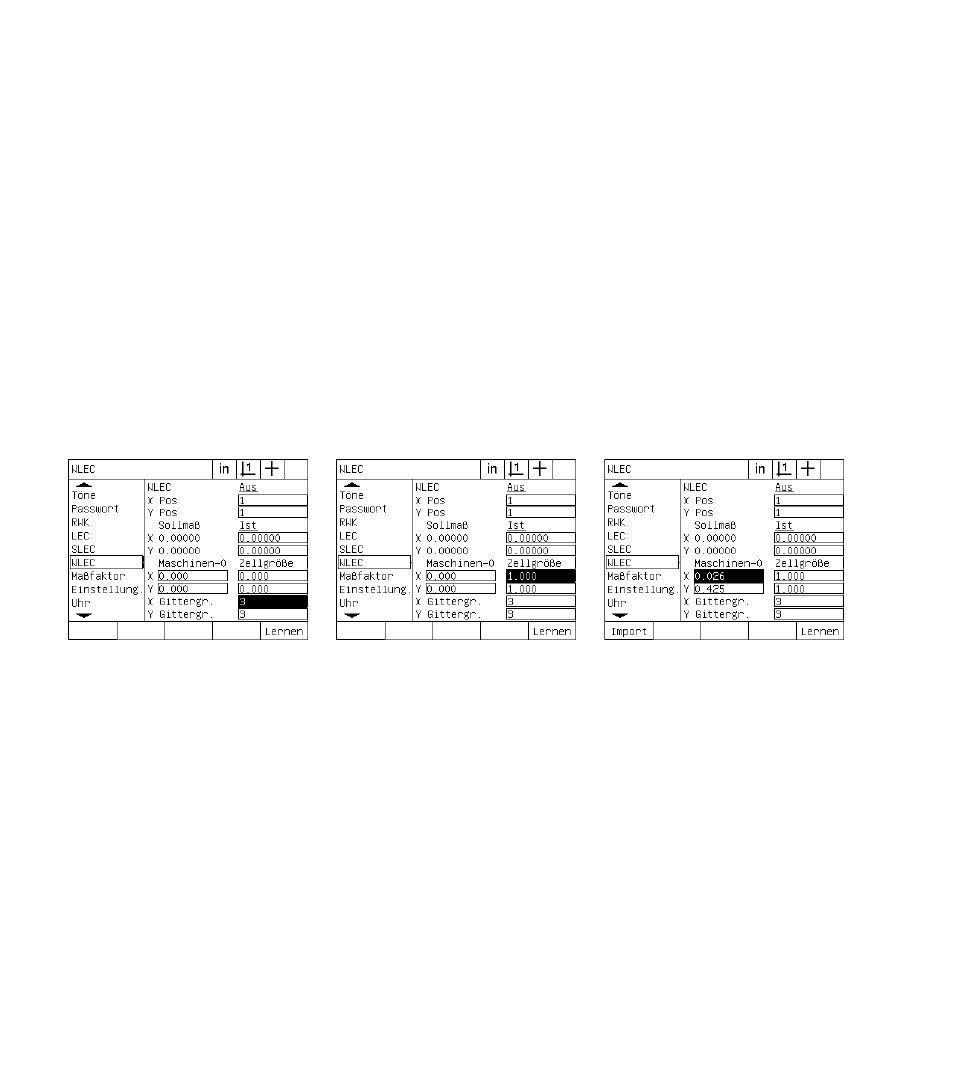

Gittergr. X und Y eintragen Zellgröße X und Y eintragen Versatz von Maschinen-0 eingeben
