ND 1200 QUADRA-CHEK 53
1
.6 K
onstr
uktion v
on K
ont
ur
element
e
n Beispiel für die Konstruktion eines
Konturelements
In diesem Beispiel wird ein Punktelement aus zwei bestehenden
Kreiselementen konstruiert:
U Taste MESSEN für das Konturelement, das Sie konstruieren
möchten, drücken. In diesem Beispiel wird die Taste PUNKT
MESSEN gedrückt;
U Softkey KONSTR oder die NACH-OBEN-Pfeiltaste drücken, um das
letzte Konturelement in der Elementliste zu markieren. Wenn das
letzte Element in der Liste keines der Konstruktionselemente sein
soll, weiter die NACH-OBEN-Pfeiltaste drücken, bis das erste
gewünschte Konturelement markiert ist. In diesem Beispiel
befindet sich das erste Kreiselement, das für die Konstruktion
verwendet werden soll, am Ende der Liste;
U Taste ENTER drücken, um das markierte Konturelement
auszuwählen. Neben dem Element erscheint ein Häkchen;
U Weitere Konturelemente markieren und auswählen, bis alle
erforderlichen Konturelemente ausgewählt sind. In diesem Beispiel
wird das zweite Kreiselement markiert und ausgewählt;
U Taste FINISH drücken, um das neue Konturelement zu konstruieren.
Ein neues Konturelement wird der Elementliste hinzugefügt. In
diesem Beispiel wird ein neues Punktelement am Ende der
Elementliste angezeigt.

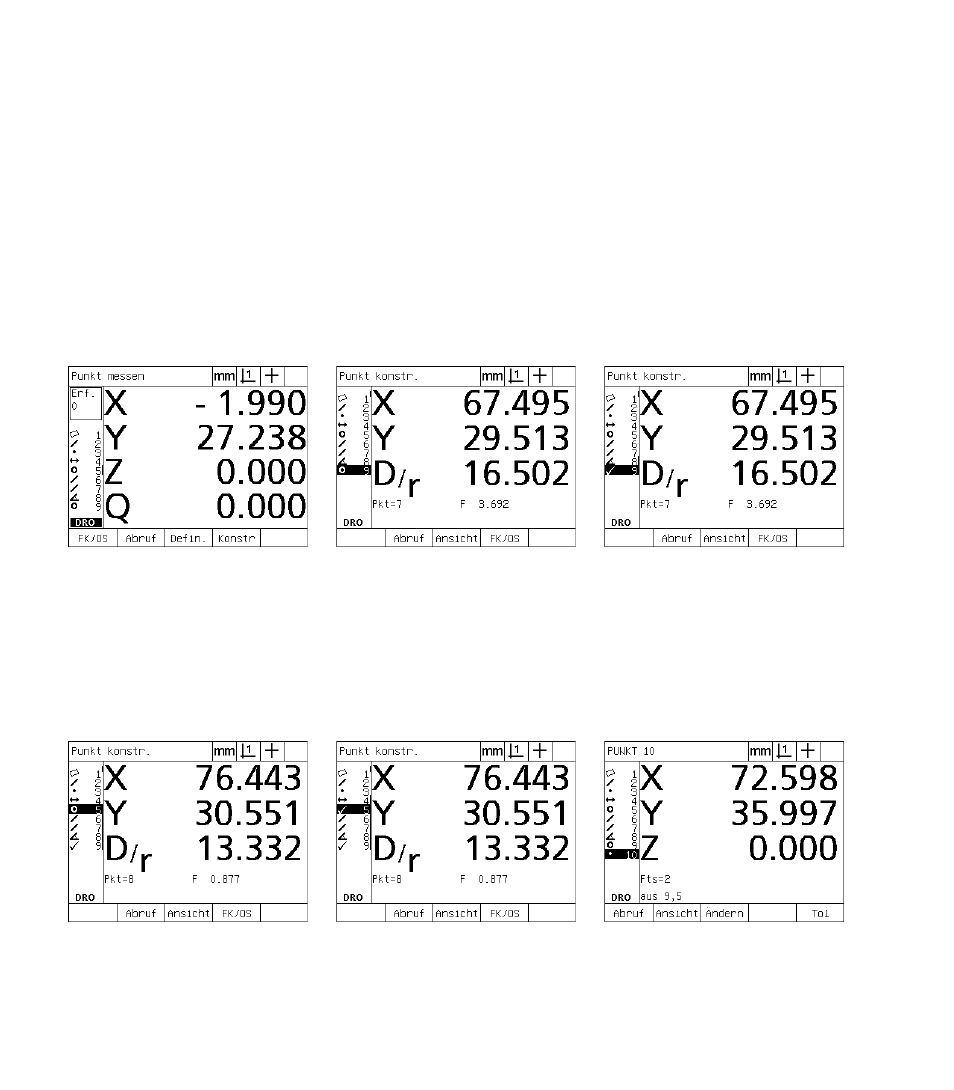

Taste PUNKT MESSEN wurde gedrückt Das erste Kreiselement ist markiert Das erste Kreiselement wird für die
Konstruktion ausgewählt
Das zweite Kreiselement ist markiert Das zweite Kreiselement wird für die
Konstruktion ausgewählt Taste FINISH wird gedrückt, um ein
neues Punktelement zu konstruieren.
