ND 1200 QUADRA-CHEK 111
2.3 Sof
tw
a
re
-Set
up
Um die abschnittsweise Fehlerkompensation im Untermenü SLEC zu
konfigurieren:
U Fadenkreuz über dem Nullpunkt des Messnormals positionieren
und Taste ACHSE drücken, um die Achse auf der Nullposition des
Messnormals zu nullen;
U Option „SLEC“ markieren;
U Das Auswahlfeld „Achse“ markieren und die gewünschte Achse
auswählen;
U Datenfeld M-0 Offset markieren und Softkey LERNEN drücken. Der
Versatz zwischen der Nullreferenzposition des Messnormals und
dem Maschinen-Nullpunkt wird von der ND 1200 eingetragen;
U Das Feld „Segm. #“ markieren. Zu Beginn der SLEC muss die
Segment-Nummer 0 sein. Den Wert 0 in die Datenfelder „Sollwert“
und „Istwert“ eintragen, um das Null-Segment (Station) als
Referenz zu definieren;
U Das Fadenkreuz über dem Ende von Segment 1 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 1 zu erhöhen:
U Das Feld „Soll“ markieren und den Sollwert am Ende von Segment
1 eintragen. In diesem Beispiel ist der Wert 1.00000. Dann das Feld
„Ist“ markieren und Softkey LERNEN drücken. Das System trägt
den am Ende des Segments gemessenen Wert ein. In diesem
Beispiel beträgt der Istwert bei Segment 1 ebenfalls 1.00000. Das
Datenfeld „Segm. #“ markieren und dann Softkey + drücken, um
die Segment-Nummer auf 2 zu erhöhen;
U Das Fadenkreuz über dem Ende von Segment 2 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 2 zu erhöhen;
U Das Feld „Soll“ markieren und den Sollwert am Ende von Segment
2 eintragen. In diesem Beispiel ist der Wert 2.00000. Dann das Feld
„Ist“ markieren und Softkey LERNEN drücken. Das System trägt
den am Ende des Segments gemessenen Wert ein. In diesem
Beispiel beträgt der Istwert bei Segment 2 1.98000;
U Das Fadenkreuz über dem Ende von Segment 3 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 3 zu erhöhen;

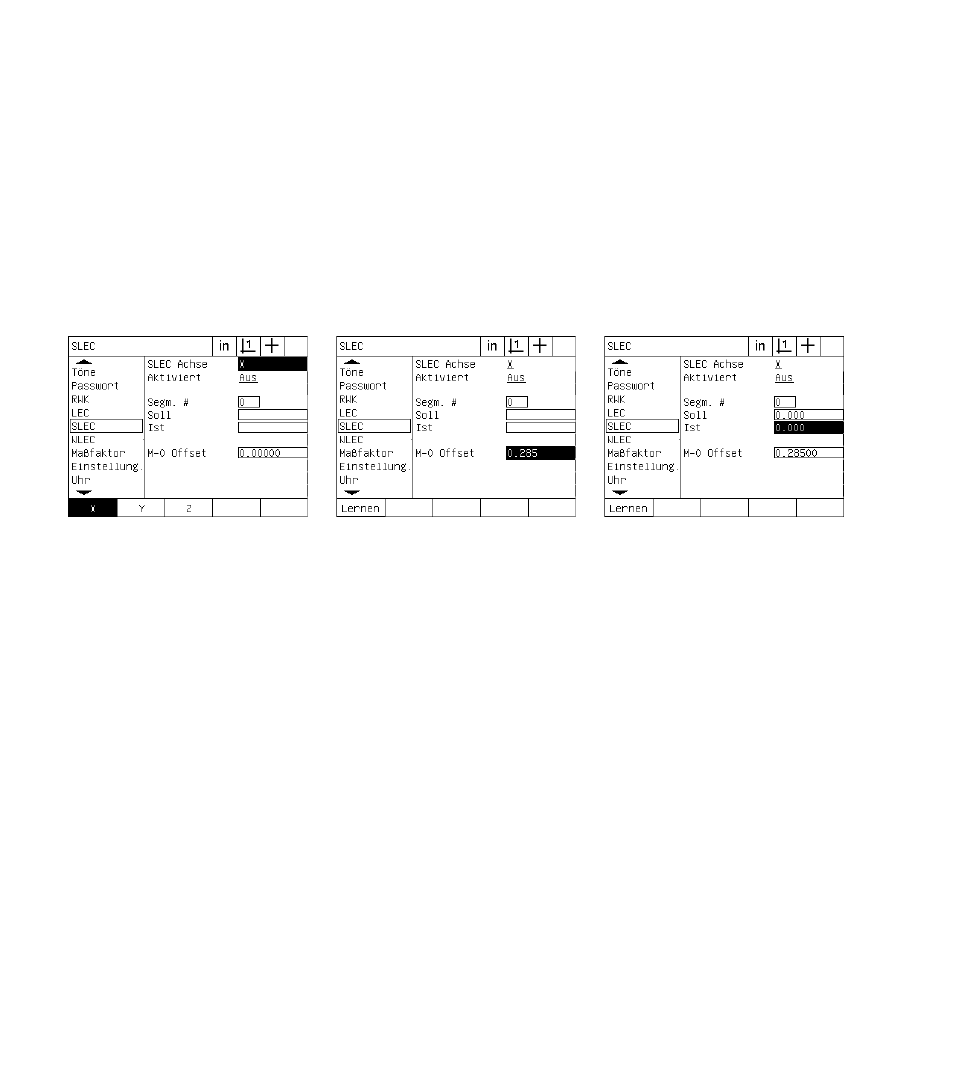

Achse für SLEC auswählen Softkey LERNEN drücken, um Versatz
von Maschinen-Null einzugeben Den Wert 0 in die Felder „Soll“ und „Ist“
von Segment 0 eintragen
