Anwendung von Toleranzen
Die Anwendung von Toleranzen ist für alle Konturelemente gleich. Um
Toleranzen anzuwenden:
U Konturelement in der Liste mit den PFEILTASTEN markieren;
U Softkey TOL drücken, um die Toleranz-Softkeys anzuzeigen;
U Den entsprechenden Softkey für die gewünschte Toleranz drücken,
beispielswiese „Rundlauf“ für einen Kreis. Es erscheint eine neue
Anzeige mit Datenfeldern für Sollwert und Toleranzwert;
U Sollwert und Toleranzwert eingeben und dann die Taste FINISH
drücken, um die Toleranzergebnisse anzuzeigen. Taste FINISH
nochmals drücken, um zur Anzeige „IST-Position“ zurückzukehren.
Messungen, die die Toleranzprüfungen bestehen, werden mit einem
Häkchen im Tol-Softkey gekennzeichnet. Messungen, die die
Toleranzprüfung nicht bestehen, werden im Tol-Softkey mit einem
durchgestrichenen Kreis gekennzeichnet und die Zahlen werden in der
Anzeige nur umrissen dargestellt (nicht schwarz geschrieben).

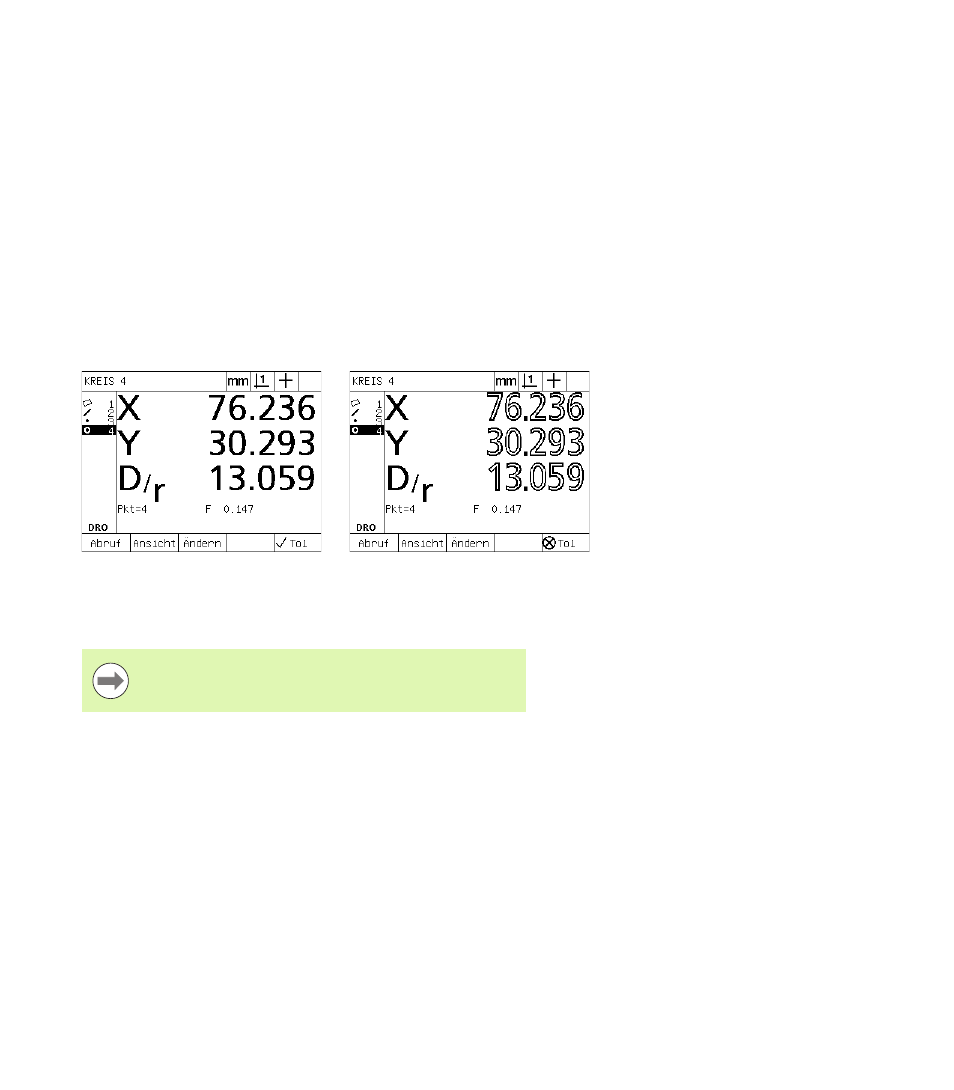

Bestandene Toleranzen werden mit
einem Häkchen im Tol-Softkey
dargestellt Nicht bestandene Toleranzen werden
mit einem durchgestrichenen Kreis im
Tol-Softkey gekennzeichnet und die
Zahlen werden nur umrissen dargestellt
Ein Beispiel für die Anwendung von Toleranzen finden Sie
auf der nächsten Seite.
