ND 1200 QUADRA-CHEK 93
2.3 Sof
tw
a
re
-Set
up
Das Menü SETUP
Die meisten Parameter der ND 1200 werden über Bildschirmanzeigen
und Datenfelder im Menü SETUP konfiguriert. Markiert man die
Optionen des Menüs SETUP links auf der Anzeige, werden die
zugehörigen Parameter-Datenfelder und Auswahlfelder rechts auf
dem Bildschirm angezeigt.
Das Menü SETUP ist einfach anzuwenden:
U MENÜ-Taste und dann den Softkey SETUP drücken;
U Mit den Nach-oben/Nach-unten-Pfeiltasten können Sie durch das
Menü blättern, um die gewünschte Option zu markieren;
U Mit den Nach-rechts/Nach-links-PFEILTASTEN können Sie vom
Menü (links) auf die Setup-Felder (rechts) springen;
U Mit den Nach-oben/Nach-unten-PFEILTASTEN können Sie durch
das Menü blättern, um das gewünschte Daten- oder Auswahlfeld zu
markieren;
U Die Dateneingabe erfolgt über den ZAHLENBLOCK, oder Sie
wählen einen Setup-Parameter über einen Softkey oder eine Liste
aus, der oder die bei Markierung des Feldes angezeigt wird;
U Taste FINISH drücken, um die Eingabe zu speichern und zum Menü
SETUP zurückzukehren;
U Taste FINISH nochmals drücken, um zur Anzeige „IST-Position“
zurückzukehren.
Auf der nächsten Seite finden Sie ein Beispiel dafür, wie Sie über das
Menü SETUP das Administratoren-Passwort eingeben.

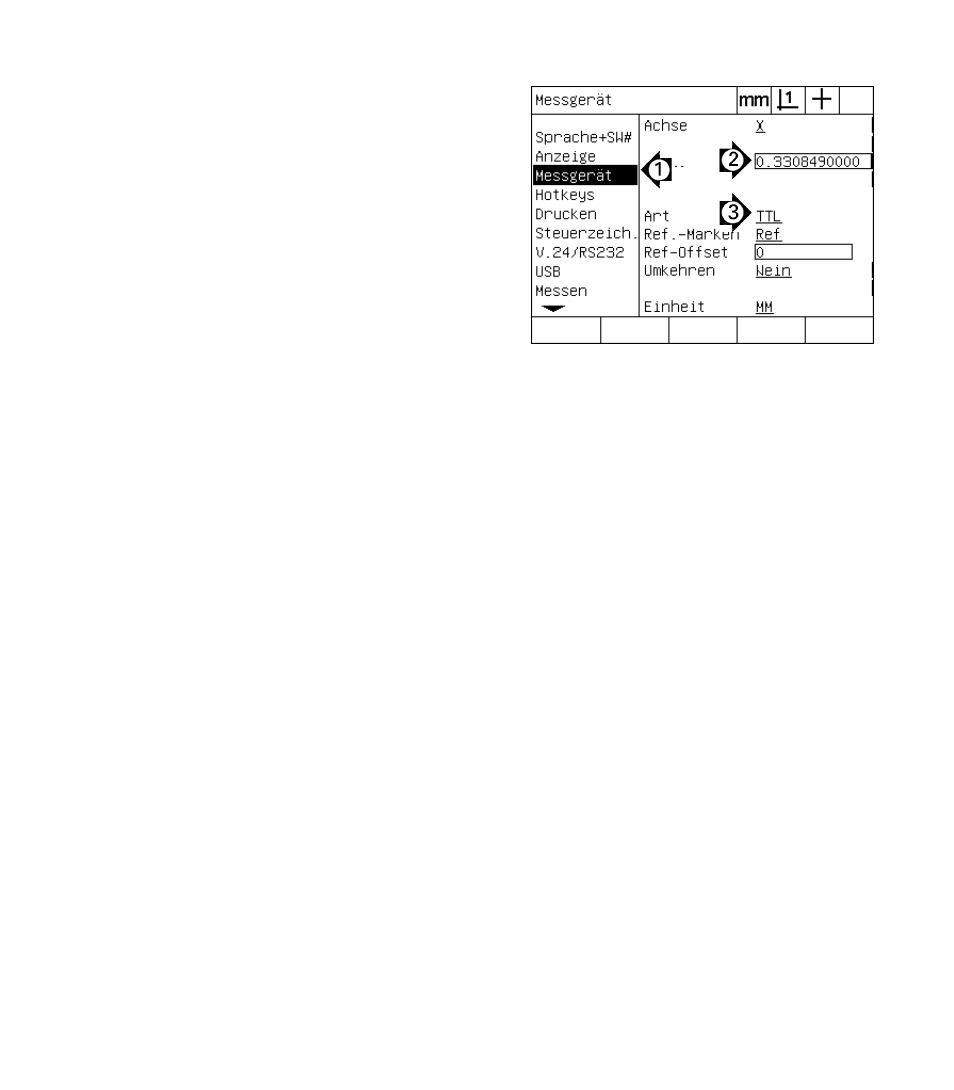

Optionen, Datenfelder und Auswahlfelder des Menüs
SETUP.
1 Option im Menü SETUP: Bezeichnung des Setup-Untermenüs
2 SETUP-Datenfeld: Einstellungsdaten werden eingegeben
3 SETUP-Auswahlfeld: Auswahlen werden getroffen
