Wert für bezugspunkt setzen, 3 messung v orber eit e n – HEIDENHAIN ND 1200 Benutzerhandbuch
Seite 40
40
1 Bedienung
1
.3 Messung v
orber
eit
e
n
Wert für Bezugspunkt setzen
Bezugspunkte können genullt oder oder mit einem Wert versehen
werden. In diesem Beispiel wird aus einem Punkt-Konturelement ein
Bezugspunkt mit einem definierten Wert erstellt.
U
Wenn der Bezugspunkt in der Elementliste markiert
ist, ggf. Taste BEZUGSPUNKT drücken, um den
gewünschten Bezugspunkt rechts oben in der
Anzeige auszuwählen;
U
MENÜ/EXTRA/PRESET/ENTER drücken, um auf die
Anzeige „Preset“ zu gelangen;
U
Taste für die gewünschte ACHSE drücken und den
Wert für die Achse eingeben;
U
Ggf. noch eine ACHSEN-Taste drücken und den Wert
für diese Achse eingeben;
U
Taste FINISH drücken, um die eingegebenen Werte
für den Bezugspunkt festzulegen.

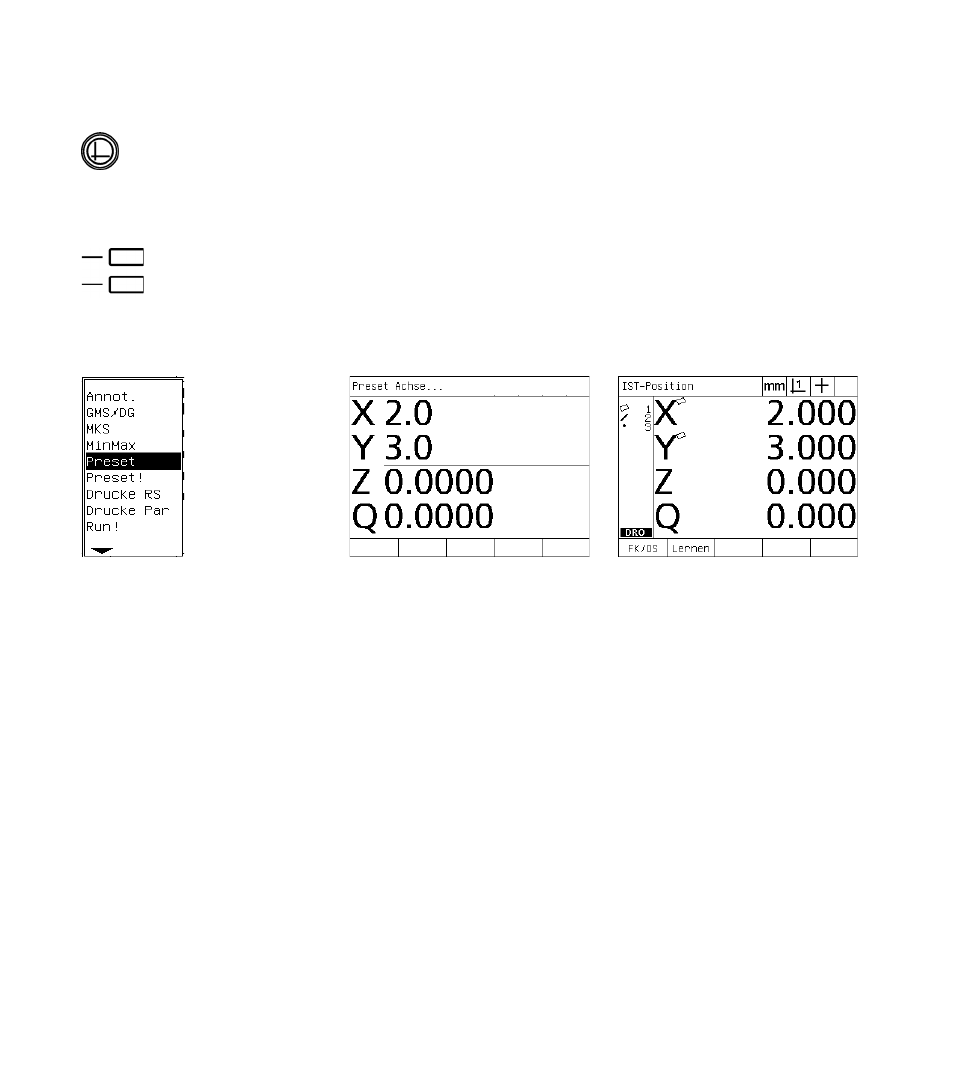

PRESET im Menü EXTRA gewählt
Werte werden eingegeben
Punkt wird als Bezugspunkt definiert
