3 sof tw a re -set up – HEIDENHAIN ND 1200 Benutzerhandbuch
Seite 134
134
2 Montage und technische Daten
2.3 Sof
tw
a
re
-Set
up
U
Das Auswahlfeld „Parität“ markieren und dann einen Softkey
drücken, um UNGER., GERADE oder KEINE auszuwählen;
U
Das Auswhalfeld „Daten“ markieren und Softkey LISTE drücken,
um die Datenauswahl für die Kommunikation an der Schnittstelle
V.24/RS-232 anzuzeigen;
U
Daten wie gewünscht wählen und mit Taste ENTER bestätigen.
Folgende Datenoptionen stehen zur Verfügung:
Keine: Es werden keine Daten gesendet
Anzeige: Inhalte der aktuellen Anzeige
Bericht: Alle Messdaten für Konturelemente ohne
Toleranzergebnisse
Tol.-Bericht: Alle Messdaten ohne die Messergebnisse für die
Konturelemente
CSV: Alle Messdaten für Konturelemente ohne
Toleranzergebnisse, Variablen mit Komma-Trennzeichen
Tab: Alle Messdaten für Konturelemente ohne
Toleranzergebnisse, Variablen mit Tabulator-Trennzeichen
U
Datenfelder EOC Delay (Zeichenende) und EOL Delay (Zeilenende)
markieren und die zur Optimierung der Kommunikation zwischen
der V.24/RS-232 und externen Geräten erforderlichen
Verzögerungszeiten in Millisekunden eingeben;
U
Taste FINISH drücken, um zum Menü SETUP zurückzukehren.

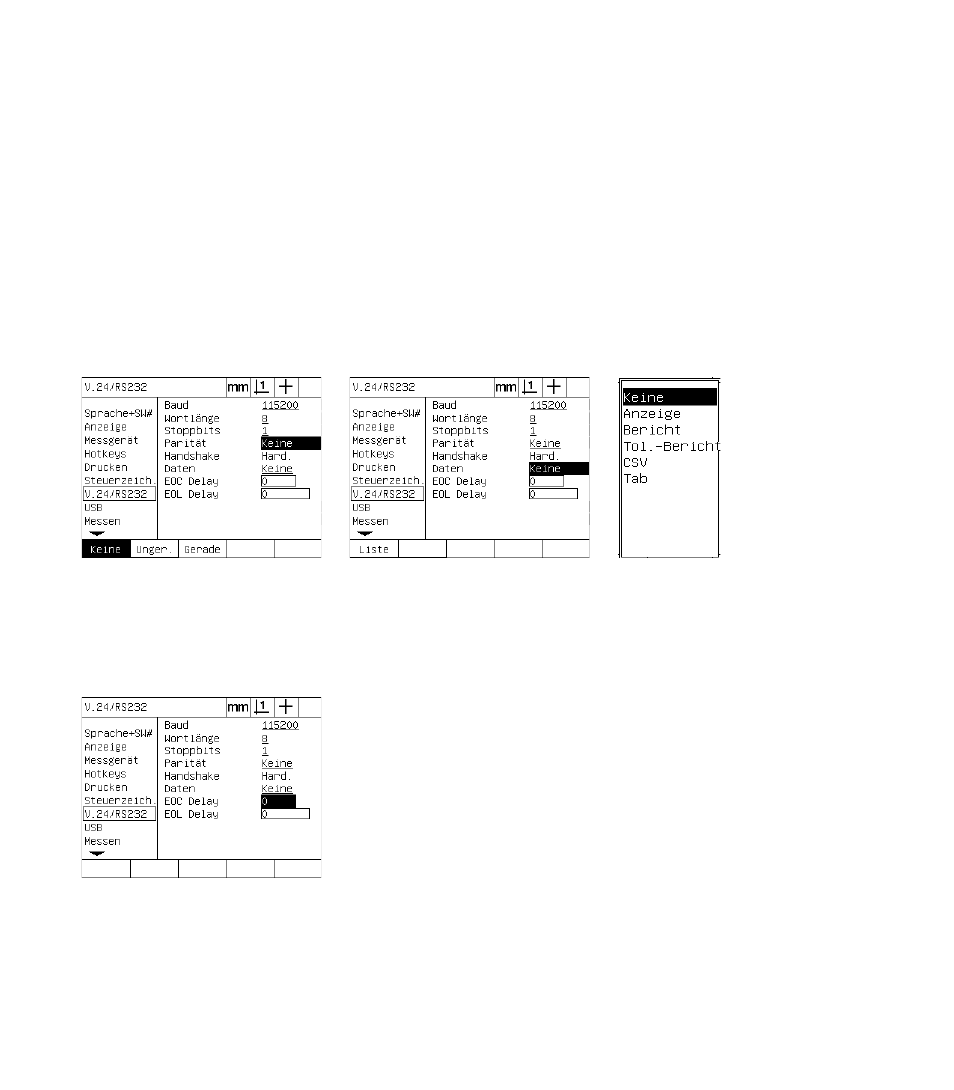

Zur Auswahl der Parität UNGERADE
oder GERADE drücken
Softkey LISTE drücken, um die
Datenoptionen anzuzeigen
Auswahl markieren und dann mit Taste
ENTER bestätigen.
EOC- oder EOL-Delay eingeben
