1 Bedienung
1
.7 T
o
ler
a
nzprüfung
U
Den gewünschten Sollwert und Toleranzwert in die entsprechenden
Datenfelder eingeben. In diesem Beispiel für die Kreisformtoleranz
wird nur das Rundheitstoleranzfeld angezeigt, und es wird eine
Toleranz von 0.15 eingegeben;
U
Taste FINISH drücken, um das Toleranzergebnis anzuzeigen. Es
wird der Toleranz- und der Istwert angezeigt. In diesem Beispiel war
der Toleranzwert größer als der Istwert und die Toleranzprüfung ist
bestanden. Ein Häkchen zeigt die bestandene Prüfung an;
U
Taste FINISH nochmals drücken, um zur Anzeige „IST-Position“
zurückzukehren. Es wird wieder ein Häkchen im Softkey TOL
angezeigt.

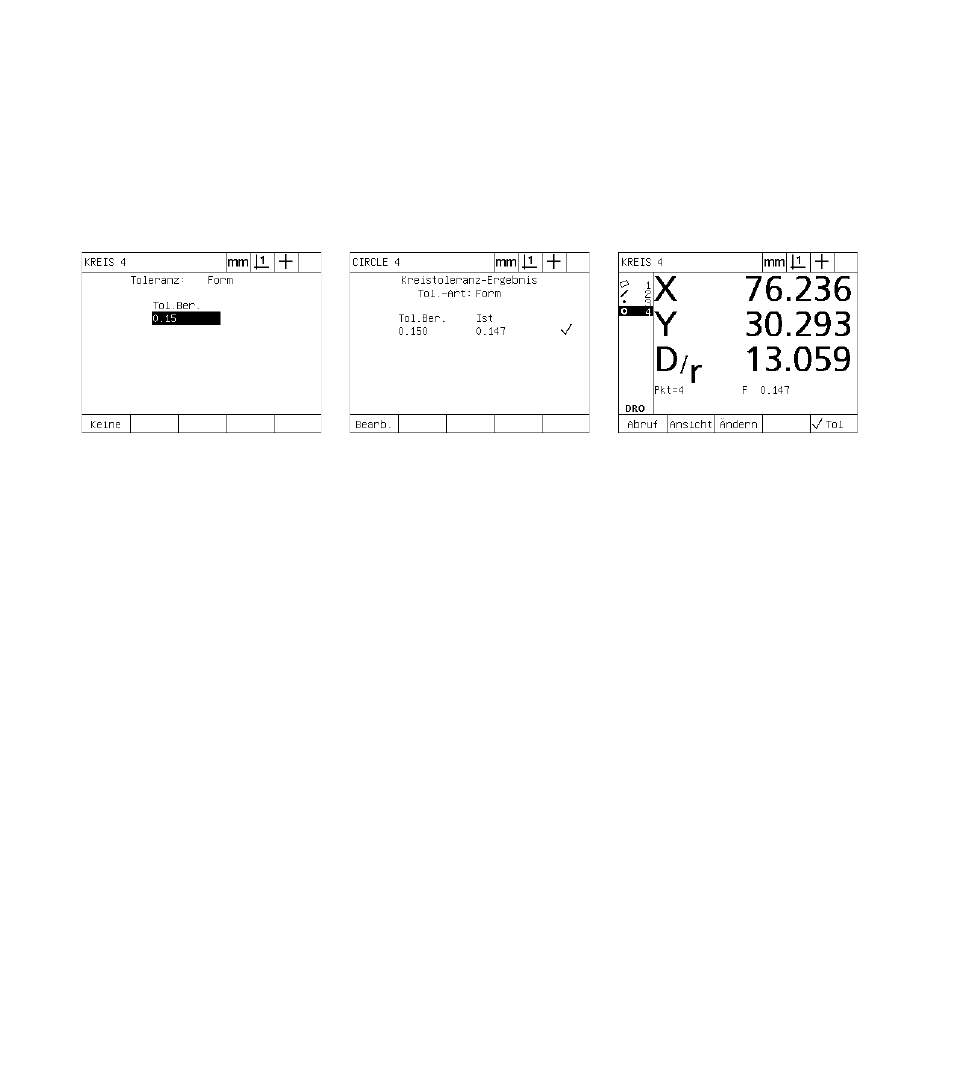

Die Formtoleranz wird eingegeben
Taste FINISH wurde gedrückt, um das
Toleranzergebnis anzuzeigen
Taste FINISH wird gedrückt, um zur
Anzeige „IST-Position“ zurückzukehren
