ND 1200 – Einführung
Funktionstasten der ND 1200
Mit den Funktionstasten können Sie Messungen von
Konturelementen starten, Toleranzen anwenden, Messergebnis-
Berichte senden und Bedienparameter konfigurieren.

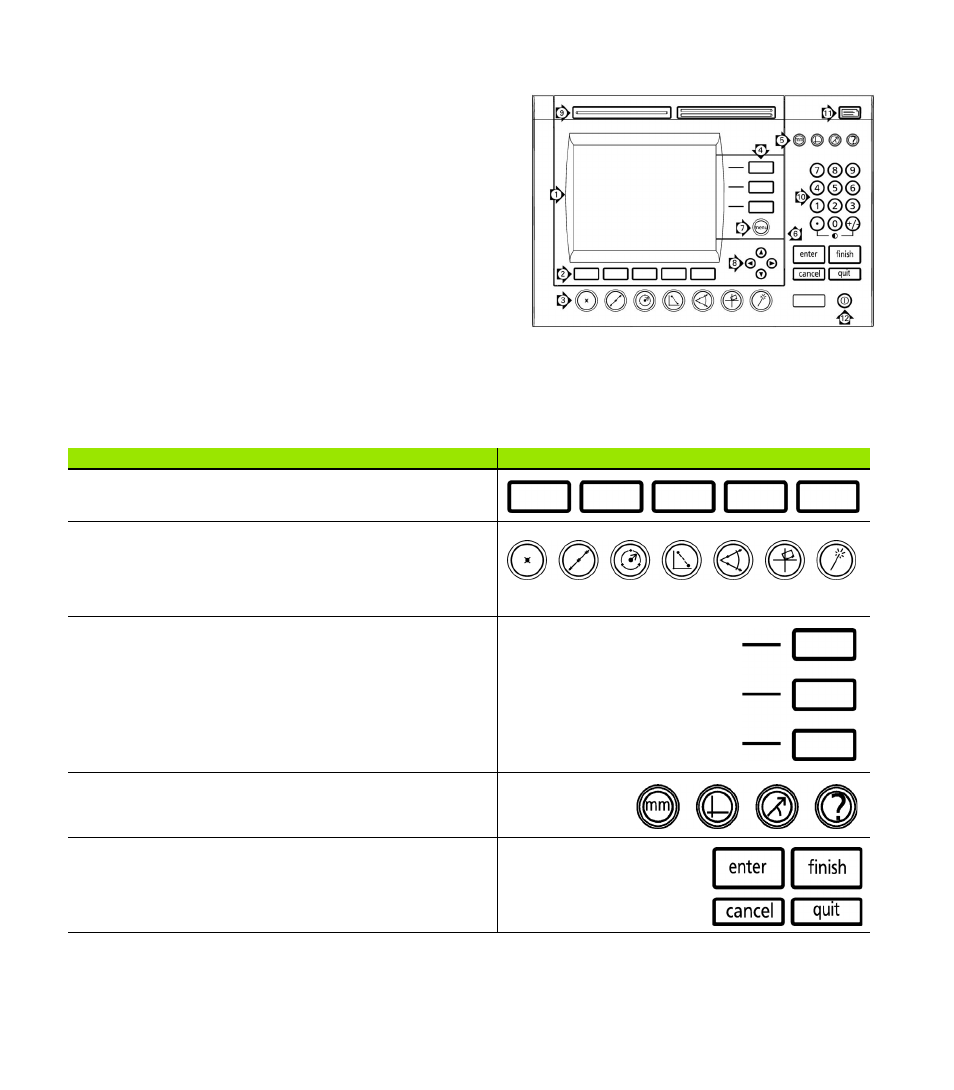

1 LCD-Bildschirm
2 Softkeys
3 Mess-Funktionstasten
4 Achstasten
5 Modus-Tasten für Wahl der Betriebsart
6 Befehlstasten
7 Menütasten
8 Pfeiltasten
9 Schnellzugriffstasten
10 Zahlenblock
11 Taste SENDEN
12 LCD Ein/Aus-Taste
Funktionstaste Taste
Softkeys: Unterschiedliche Funktionen je nach Anzeige auf dem
LCD-Bildschirm.
Messtasten: Auswahl einer Messfunktion für ein
Konturelement. Die folgenden Konturelemente können
gemessen werden: Punkte, Geraden, Kreise, Abstände, Winkel
und Ausrichtung. Außerdem gibt es die Funktion „Measure
Magic“.
Achstasten: Auswahl der Achsen zum Nullen oder Setzen von
Bezugspunkten vor einer Messung.
Modus-Tasten: Auswahl von Maßeinheit, Bezugspunkt,
kartesischem oder polarem Koordinatensystem und
Hilfefunktion.
Befehlstasten: Steuerung der Messungen und Dateneingaben.
