1 Bedienung
1
.4 Messung v
on K
ont
ur
element
e
n
Abstände messen
Um einen Abstand zu messen, sind zwei Punkte erforderlich.
U
Taste ABSTAND MESSEN drücken. Es erscheint das
Untermenü „Abstand messen“. Taste zweimal
drücken, um eine Reihe von Abständen mit der
Funktion Auto-Wiederholung zu messen;
U
Den Tisch so verschieben, dass sich das Fadenkreuz
über dem ersten der beiden Punkte befindet und
Taste ENTER drücken;
U
Den Tisch so verschieben, dass sich das Fadenkreuz
über dem zweiten der beiden Punkte befindet und
Taste ENTER drücken;
U
Taste FINISH drücken, um die Messung
abzuschließen. Die X-, Y- und Vektorabstände werden
angezeigt und das Konturelement „Abstand“ wird
der Elementliste hinzugefügt;
U
Wenn eine Z-Achse verwendet wird, den Softkey L/Z-
ACHSE drücken, um ggf. zwischen der Anzeige des
Vektorabstands (L) und der Höhe Z umzuschalten. Die
Höhe in der Z-Achse wird bei der Berechnung des
Vektorabstands nicht verwendet.

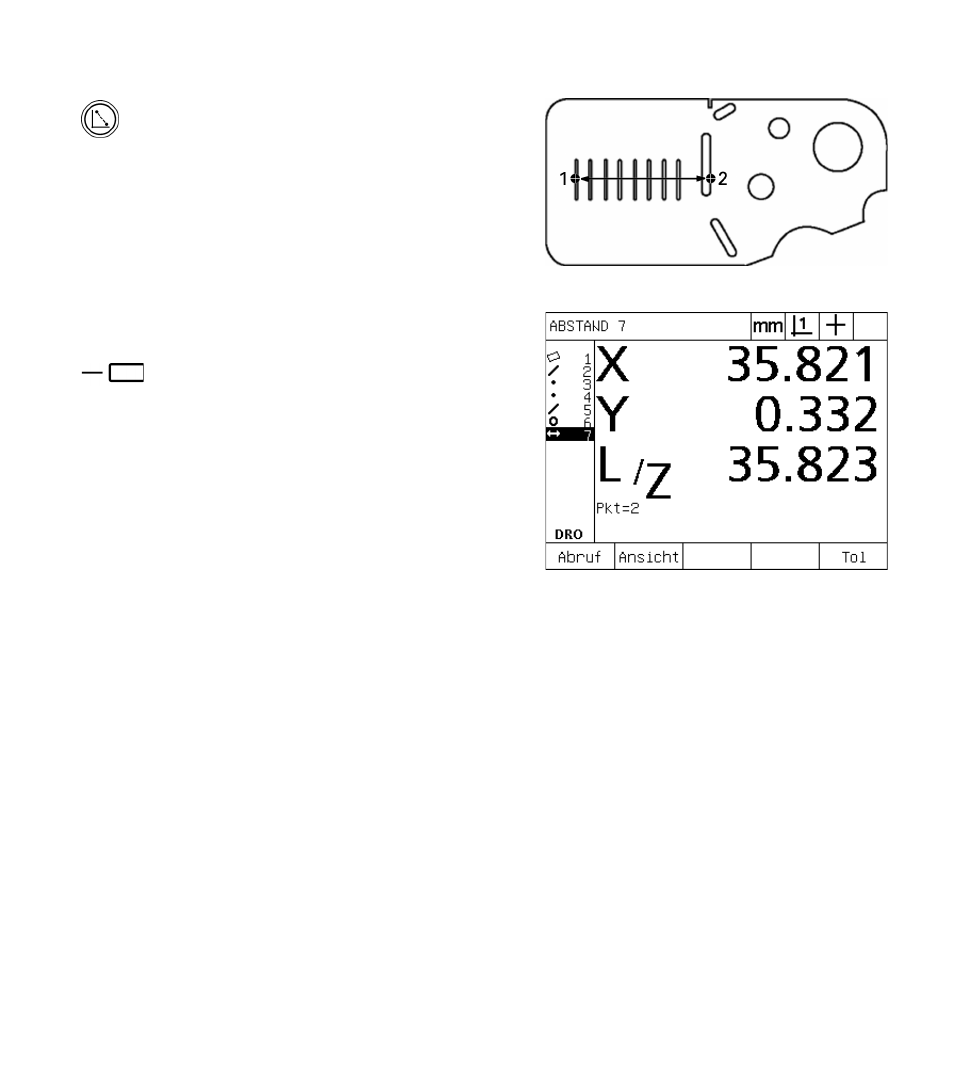

Ein Abstand wird auf dem Teil erfasst
Die X-, Y- und Vektorabstände werden angezeigt und
das Konturelement „Abstand“ wird der Elementliste
hinzugefügt
