Anschluss eines optionalen Fußschalters oder
externen Bedienfelds
Der optionale Fußschalter und das externe Bedienfeld werden an
den RJ-45-Anschluss seitlich an der ND 1200 angeschlossen.
Oft wird nur der optionale Fußschalter oder das externe Bedienfeld
verwendet. Mithilfe eines RJ-45-Splitters können jedoch beide
Optionen gleichzeitig angeschlossen werden.
Der RJ-45-Stecker und -Splitter sind hier dargestellt:
Der Fußschalter und das externe Bedienfeld können einzeln oder
kombiniert verwendet werden.
„ Fußschalter
„ Fußschalter und externes Bedienfeld
Wenn der Fußschalter und das externe Bedienfeld mithilfe des RJ-45-
Splitters angeschlossen werden, stehen für jedes Gerät alle
Bedienfunktionen weiterhin zur Verfügung. Jedoch teilt sich der
Schalter die Hotkey-Verknüpfung mit den Zahlentasten 7 und 8 des
externen Bedienfelds. Das bedeutet, dass alle Funktionen, die den
beiden Schalterkontakten zugeordnet sind, auch mit den Zahlen 7 und
8 des externen Bedienfelds verknüpft sind.
Um den Fußschalters oder ein externes Bedienfeld anzuschließen:
U Überprüfen, dass die ND 1200 ausgeschaltet ist;
U Einen RJ-45-Splitter in den RJ-45-Anschluss der ND 1200 stecken,
wenn mehrere Geräte verwendet werden sollen;
U Den RJ-45-Stecker der Geräte in den RJ-45-Splitter stecken, wenn
mehrere Geräte verwendet werden sollen, oder direkt in den RJ-45-
Anschluss der ND 1200, wenn nur ein einziges Gerät verwendet
werden soll.

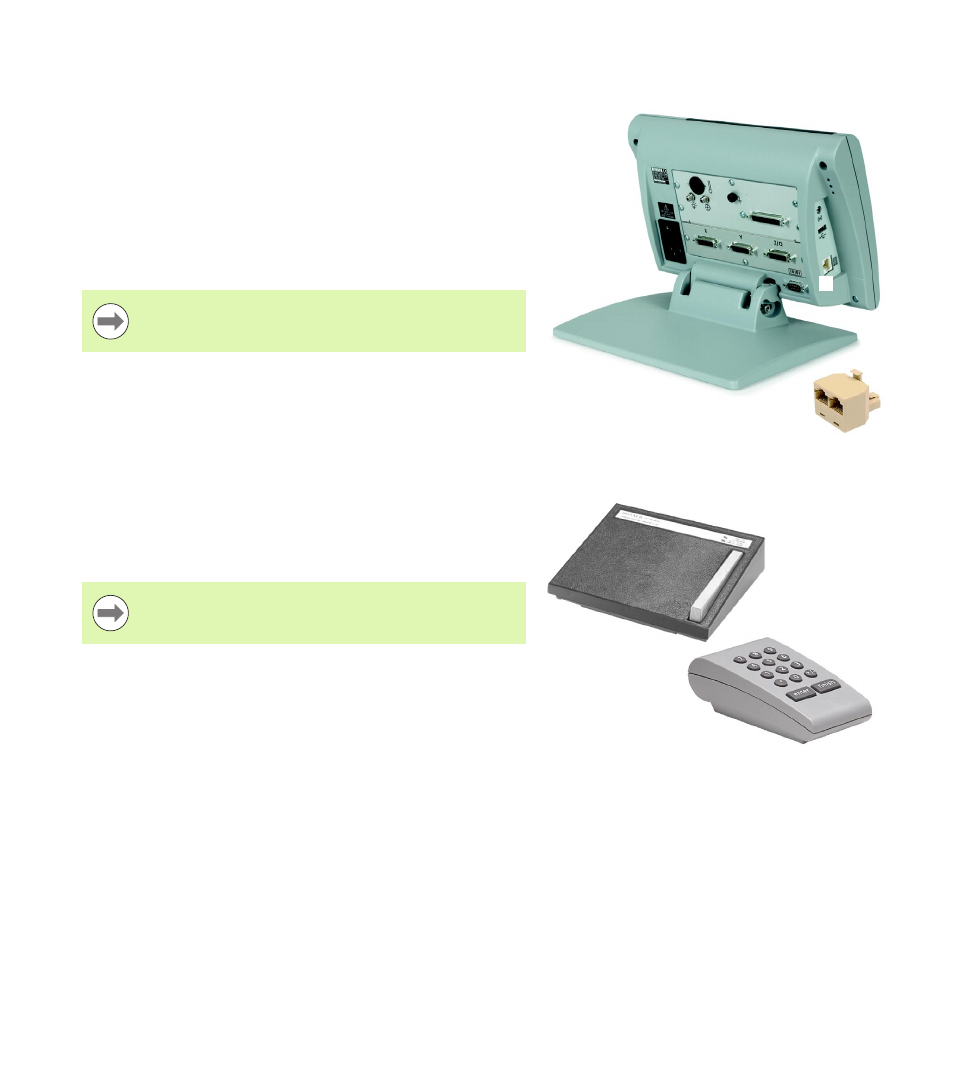

Stecker RJ-45 und RJ-45-Splitter
Optionaler Fußschalter und externes Bedienfeld
1
2
1 Stecker RJ-45
2 RJ-45-Splitter
RJ-45-Splitter sind in den meisten Elektronik-
Fachgeschäften erhältlich.
Die Hotkeys werden weiter hinten in diesem Kapitel unter
„Software-Setup/Hotkeys“ erklärt. Siehe „Zuweisungen
der Hotkeys” auf Seite 125.
