Anschluss von Messgeräten
Messgeräte werden an die Anschlüsse auf der Geräterückseite
angeschlossen. Es gibt viele Messgeräteschnittstellen für die
zahlreichen Messgeräte, die in Verbindung mit der ND 1200
verwendet werden können. Art und Anzahl der Anschüsse für
Messgeräte sind je nach Anwendung unterschiedlich. Die hier
gezeigte ND 1200 hat Anschlüsse für die X-, Y- und Q-Achse. Beim
Kauf wird festgelegt, ob die Messgeräteingänge analog oder TTL sein
sollen. Sie können im Feld nicht geändert werden.
Die Anschlüsse sind wie folgt belegt:
Um die Kabel anzuschließen:
U Überprüfen, dass die ND 1200 ausgeschaltet ist;
U Die Achsenmessgeräte fest an den jeweiligen Anschlüssen
anschließen. Jeder Anschluss ist mit einer Achsenangabe
beschriftet. Wenn die Stecker mit Schrauben versehen sind, diese
nicht zu fest anziehen.

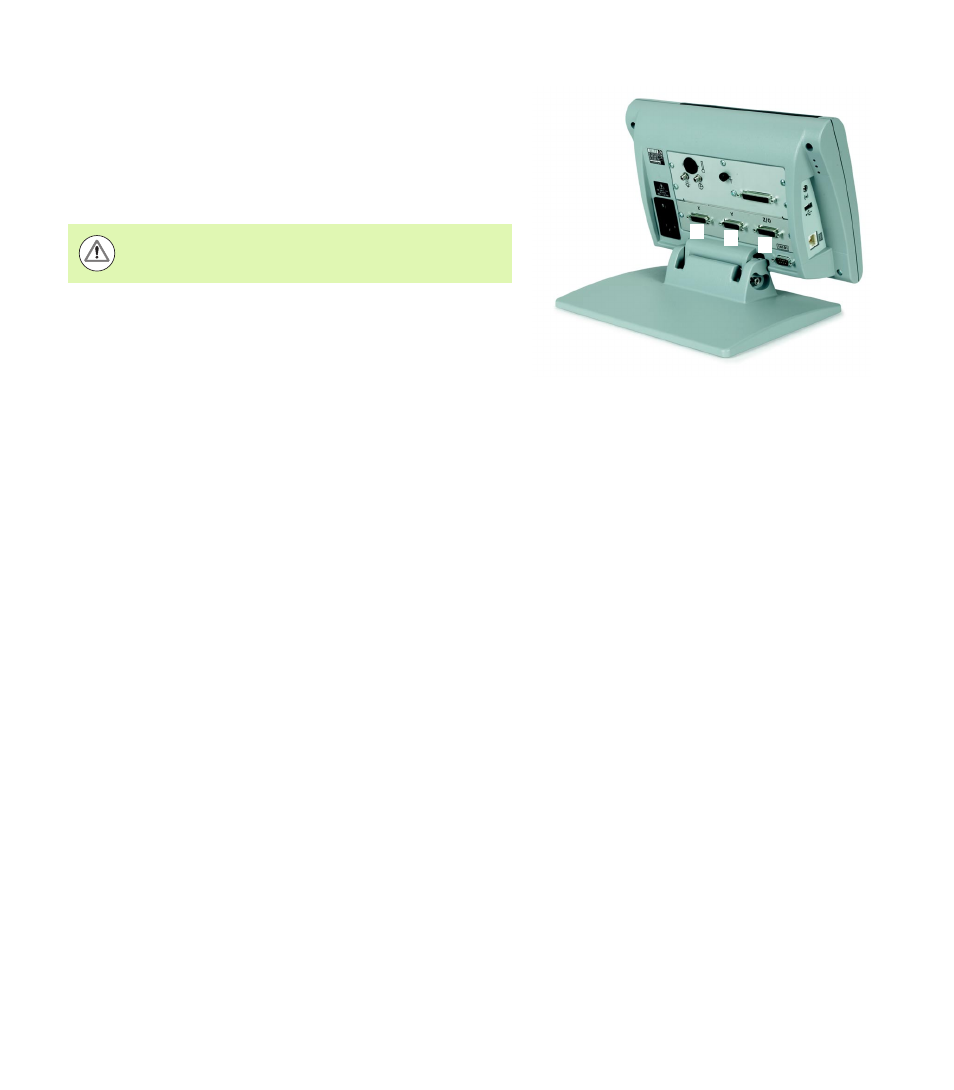

Anschlüsse für Messgeräteachsen
1
2
3
Netzkabel so verlegen, dass es keine Stolpergefahr
darstellt und niemand darauf tritt.
1 X-Achse
2 Y-Achse
3 Z-/Q-Achse
