114 2 Montage und technische Daten
2.3 Sof
tw
a
re
-Set
up
U Menüoption „SLEC “ markieren (sofern vorhanden) und
sicherstellen, dass im Auswahlfeld „NLEC“ AUS steht;
U Die NLEC kann nicht konfiguriert werden, solange NLEC aktiviert ist.
Menüoption „NLEC “ markieren und sicherstellen, dass im
Auswahlfeld „NLEC“ AUS steht.
Wenn diese ersten Schritte abgeschlossen sind, kann die NLEC auf
eine von zwei Arten durchgeführt werden:
„ Durch Messung von Punkten auf einer Kalibrierplatte
„ Durch Importieren einer nlec.txt-Datei, die mithilfe einer
Kalibrierplatte und einer ND 1200, ND 1300 oder IK 5000 erzeugt
wurde
In dem Beispiel für die Anwendung der NLEC werden neun Punkte
mithilfe einer 3 x 3 Kalibrierplatte gemessen.
Die NLEC kann nicht durchgeführt werden, wenn bereits
eine andere Fehlerkompensation aktiviert ist.

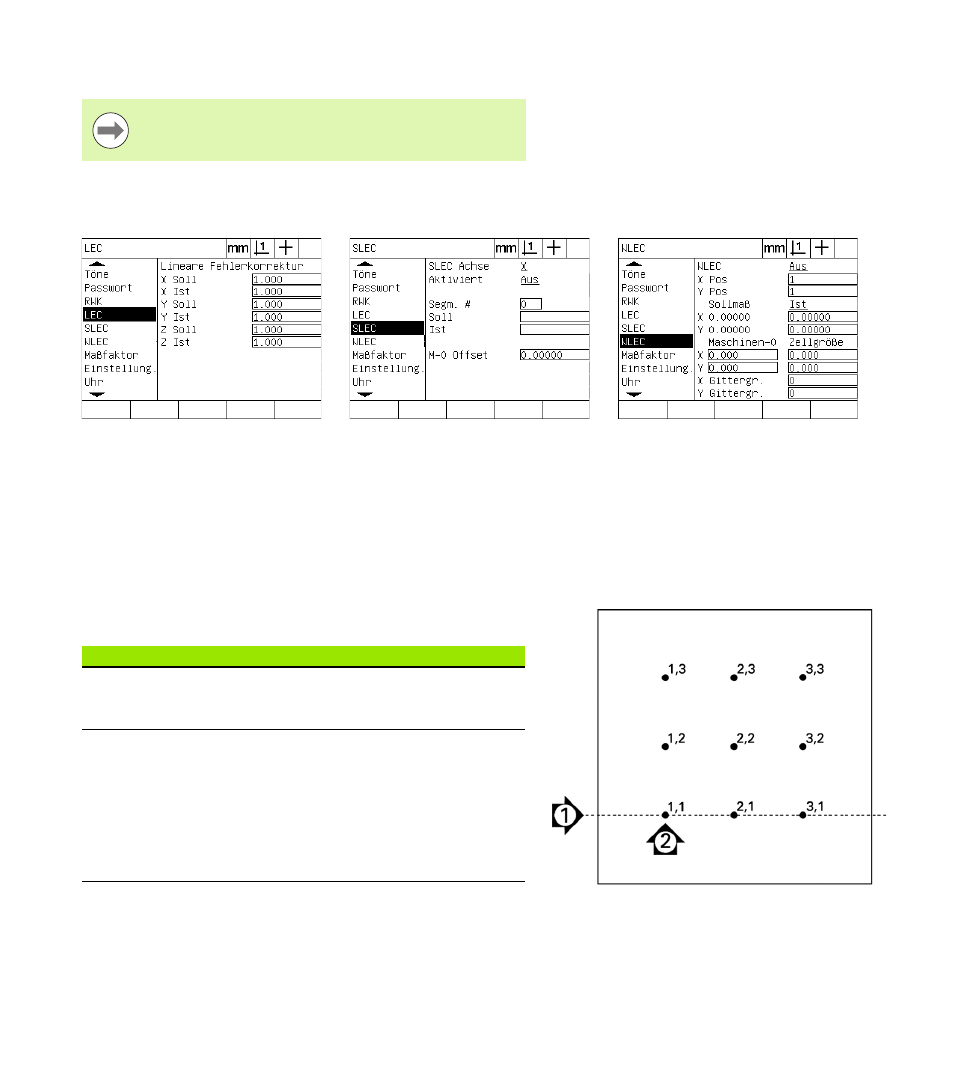

Überprüfen, dass alle Werte im
Untermenü LEC auf 1.000 stehen SLEC muss auf AUS stehen NLEC muss auf AUS stehen
Neun Punkte einer 3 x 3 Kalibrierplatte sind mit
numerischen X- und Y-Positionen auf der Platte
dargestellt.
Pfeilnummer Beschreibung
1: Ausrichtung der
Kalibrierplatte Es wird eine Ausrichtung durchgeführt, um
die Kalibrierplatte perfekt an der X-Achse zu
positionieren.
2: Bezugspunkt und
Gitterdatenpunkte In der linken unteren Ecke der Kalibrierplatte
wird ein Nullpunkt festgelegt. Dies ist die
erste Position (X=1, Y=1), die im
Untermenü NLEC eingetragen wird.
Weitere Datenpunkte der Kalibrierung, die
unter NLEC einzutragen sind, werden auch
in dem X-/Y-Format dargestellt (hier: 1,1 bis
3,3).
