1 Bedienung
1
.2 Gr
undfunktionen der ND 120
0
Anzeige für den Modus Konturelement-Messung und Softkeys
Das Untermenü für die Messung eines Konturelements erscheint
nach dem Starten einer Messung durch Drücken einer MESS-Taste
und enthält folgende Informationen:
Links eine Liste der gemessenen Konturelemente
Rechts oben die Maßeinheit, den aktuelle Bezugspunkt und
Einstellung Fadenkreuz oder optischer Sensor
Typ des zu messenden Konturelements und Anzahl der
aufgenommenen Datenpunkte.
Die aktuellen Positionen aller Achsen

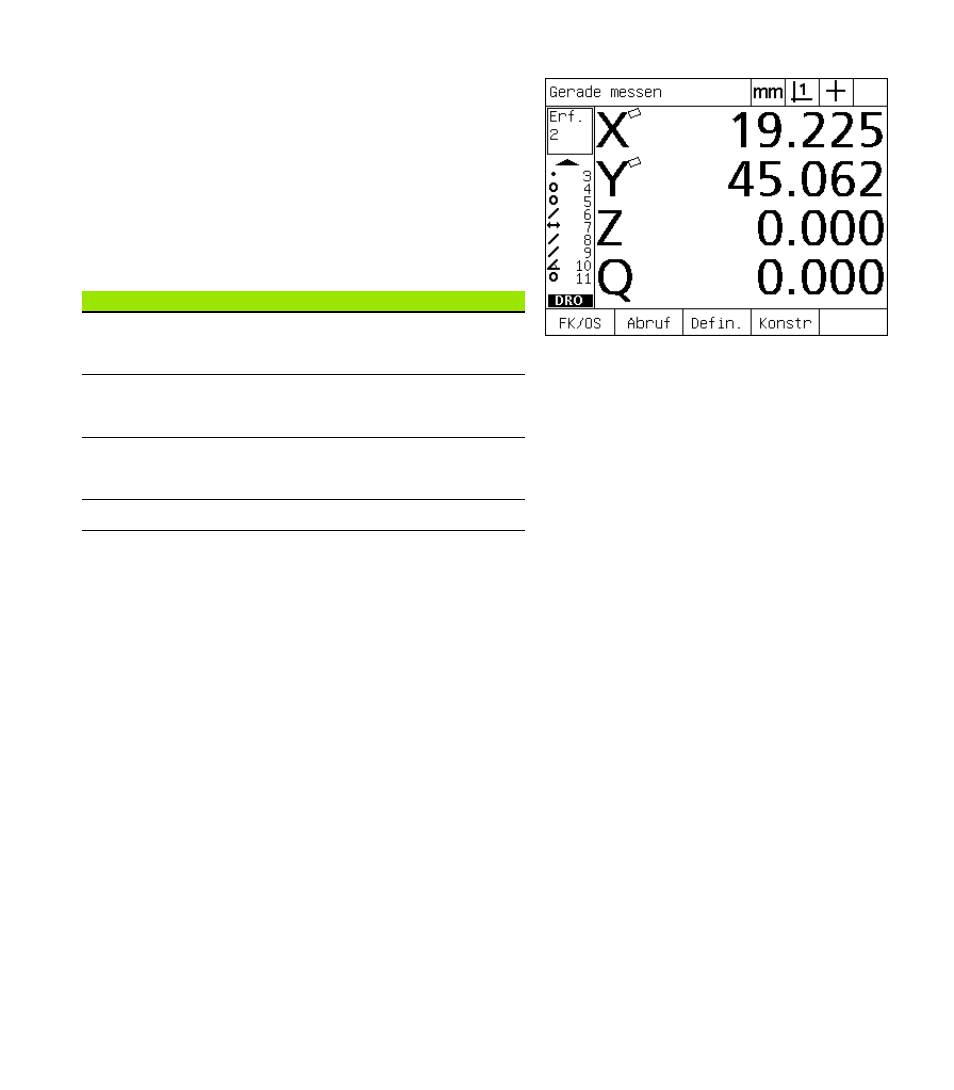

Untermenü für die Messung eines Konturelements
mit Angabe des Element-Typs und der
aufgenommenen Punkte
SOFTKEYS
Funktion
FK/OS
Schaltet zwischen Fadenkreuz und optischem
Kantensensor um (nur bei Option Optische
Kantenerkennung)
Abruf
Ruft das erste, für die Konstruktion eines
neuen Konturelements verwendete
Konturelement auf
Defin.
Zeigt Felder an, in die Daten für die Definition
eines bestimmten Konturelement-Typs
eingegeben werden können
Konst
Startet eine neue Konturelement-Konstruktion
