ABSCHNITT 3 – Wareneingangsprüfung
16 VS-606V7 Bedienungsanleitung

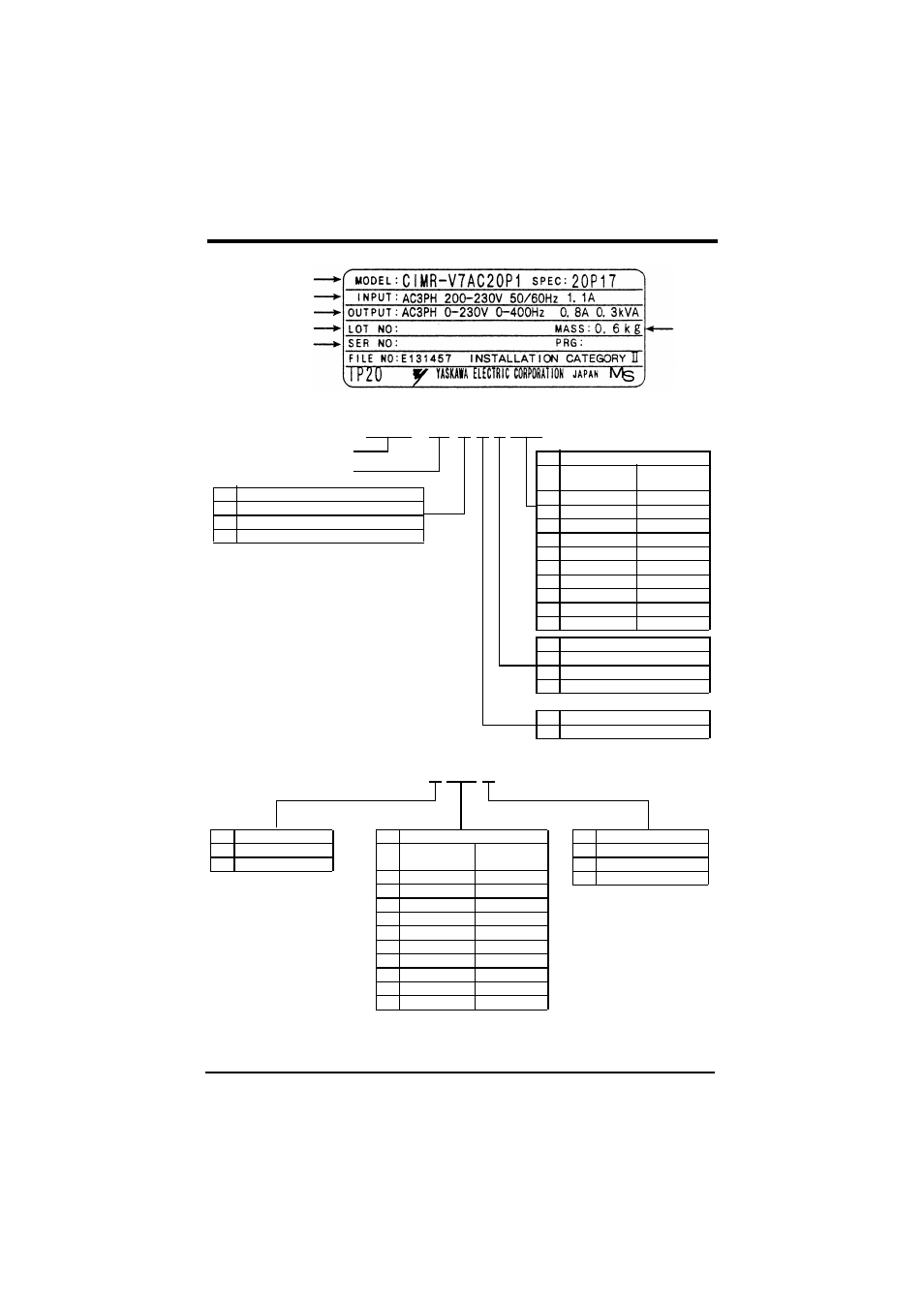

3.2 Überprüfen des Typenschildes
Eingangsdaten
Ausgangsdaten
Losnummer
Seriennummer
Masse
Typ des Fre-
quenzumrichters
Nr. Typ
A Mit digitalem Bedienfeld (mit Potentiometer)
B Ohne digitales Bedienfeld (Blindabdeckung)
C Mit digitalem Bedienfeld (ohne Potentiometer)
CIMR - V7 C C 4 0P4
Frequenzumumrichter
Baureihe VS-606V7
Max. zulässige Motorleistung
Spannungs-
bereich 200 V
Spannungs-
bereich 400 V
0P1 0,1 kW –
0P2 0,25 kW 0,37 kW
0P4 0,55 kW 0,55 kW
0P7 1,1 kW 1,1 kW
1P5 1,5 kW 1,5 kW
2P2 2,2 kW 2,2 kW
3P0 – 3,0 kW
4P0 4,0 kW 4,0 kW
5P5 5,5 kW 5,5 kW
7P5 7,5 kW 7,5 kW
Nr. Norm
C Europäische Norm
Nr. Spannungsbereich
B Einphasig 230 V AC
2 3-phasig 200 V AC
4 3-phasig 400 V AC
Max. zulässige Motorleistung
Spannungs-
bereich 200 V
Spannungs-
bereich 400 V
0P1 0,1 kW –
0P2 0,25 kW 0,37 kW
0P4 0,55 kW 0,55 kW
0P7 1,1 kW 1,1 kW
1P5 1,5 kW 1,5 kW
2P2 2,2 kW 2,2 kW
3P0 – 3,0 kW
4P0 4,0 kW 4,0 kW
5P5 5,5 kW 5,5 kW
7P5 7,5 kW 7,5 kW
Nr. Schutzart
0 IP20
1 NEMA 1
7 IP21
B Einphasig 230 V AC
2 3-phasig 200 V AC
4 3-phasig 400 V AC
Abb. 1 Beispiel: 400V dreiphasig, 0,4 (0,55) kW
4 0P4 7
MODELL
SPEC
Hinweis: In bezug auf Geräte ohne
Leistungsteil setzen Sie sich bitte
mit Ihrem YASKAWA-Vertreter in
Verbindung
