ABSCHNITT 6 – Betrieb des Frequenzumrichters
34 VS-606V7 Bedienungsanleitung
6.2 Das digitale Bedienfeld
Alle Funktionen des VS-606V7 lassen sich über das digitale Bedi-
enfeld einstellen. Es folgt eine Beschreibung der Anzeigen und der
Tastatur.

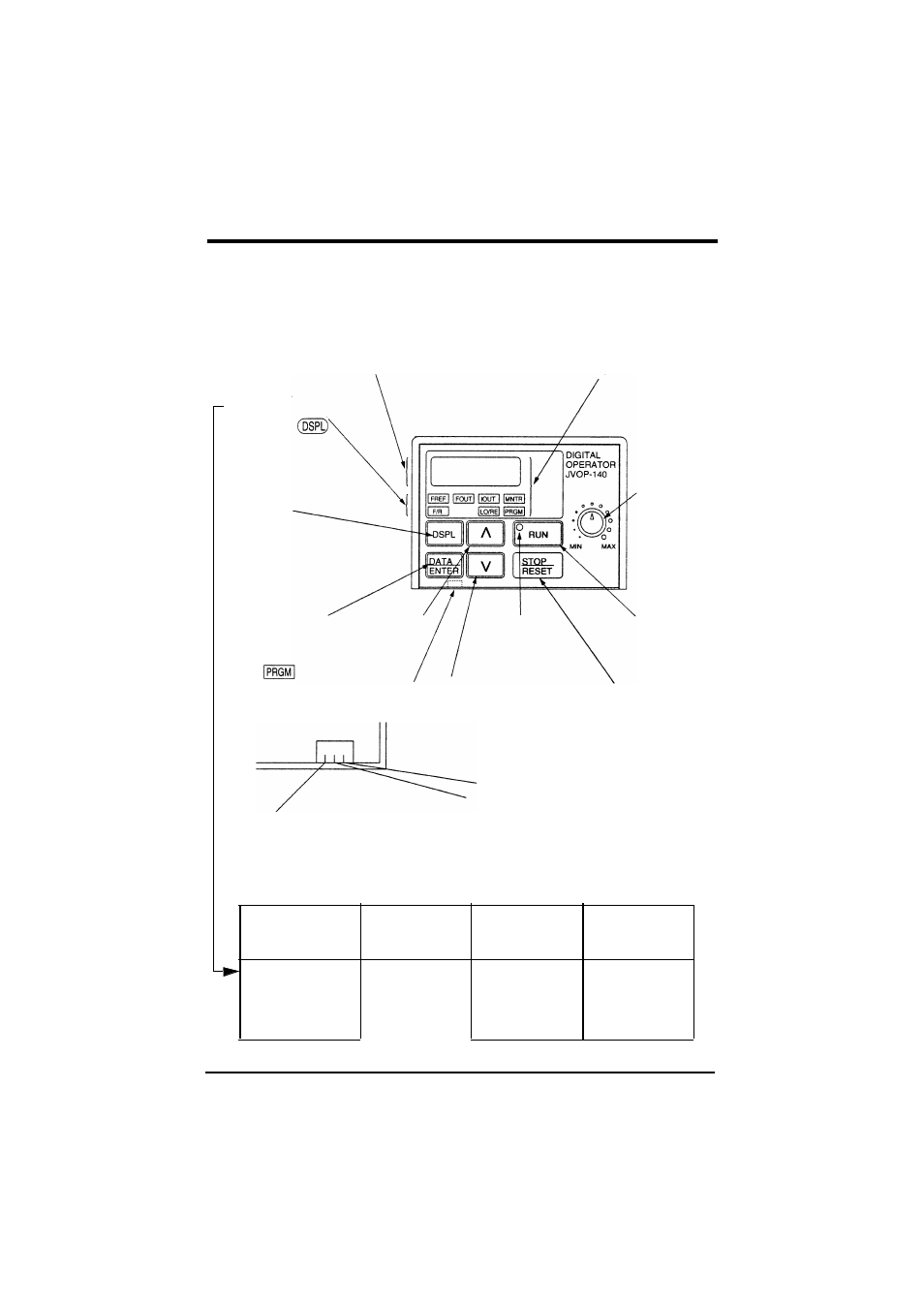

Bild 3 Digitale Bedienfeld JVOP-140
Datenanzeigebereich Anzeigebereich
Funktions-Anzeige-LED's,
die LED schaltet bei jeder
Betätigung von
auf eine andere Funktion.
Die dargestellten Daten
können geändert werden.
Durch Betätigen
werden die
Funktions-LED's um-
geschaltet.
Nach Betätigen können
die Daten der Parameter
geändert werden.
(Nach Anwahl eines Pa-
rameters durch Eingabe
der Nummer durch Betäti-
gen von wird der
Wert der Parameter
angezeigt.
Durch Betäti-
gen wird die
Parameter-
nummer/der
Wert erhöht.
Anschluß CN2 Durch Betätigen wird die
Parameternummer/der
Wert verkleinert.
Statusanzeige
(gleiche Funktion
wie die Anzeige
RUN)
Durch Betätigen wird der Mo-
tor stillgesetzt (Durch Betäti-
gen wird der Fehler
zurückgesetzt.)
Durch Betäti-
gen wird der
Motor einge-
schaltet.
Frequenzein-
stellpotentiom-
eter. Ändert
die Frequenz
entsprechend
der Stellung
des Potentiom-
eters.
(Rückseite des Bedienfeldes)
CN2-3: Erde des Bedienfeldes
CN2-2: Bedienfeldanschluß
(Stromsollwert) CN2-1: Bedienfeldanschluß
(Spannungssollwert)
Details der LED's (Farbe in Klammern gibt die Farbe der LED an.)
FREF
Einstellung des
Fixsollwertes/Anzeige
(grün)
FOUT
Anzeige der
Ausgangsfrequenz
(grün)
IOUT
Anzeige des
Ausgangsstroms
(grün)
MNTR
Multifunktionsanzeige
(grün)
F/R
RUN-Befehl über das
Bedienfeld Wahl von
FWD/REV
(Rechts-/Linkslauf)
(grün)
LO/RE
Wahl von
Vorort/Fern
(rot)
PRGM
Parameternr./-werte
(rot)
