ABSCHNITT 7 – Parameterbeschreibung

VS-606V7 Bedienungsanleitung

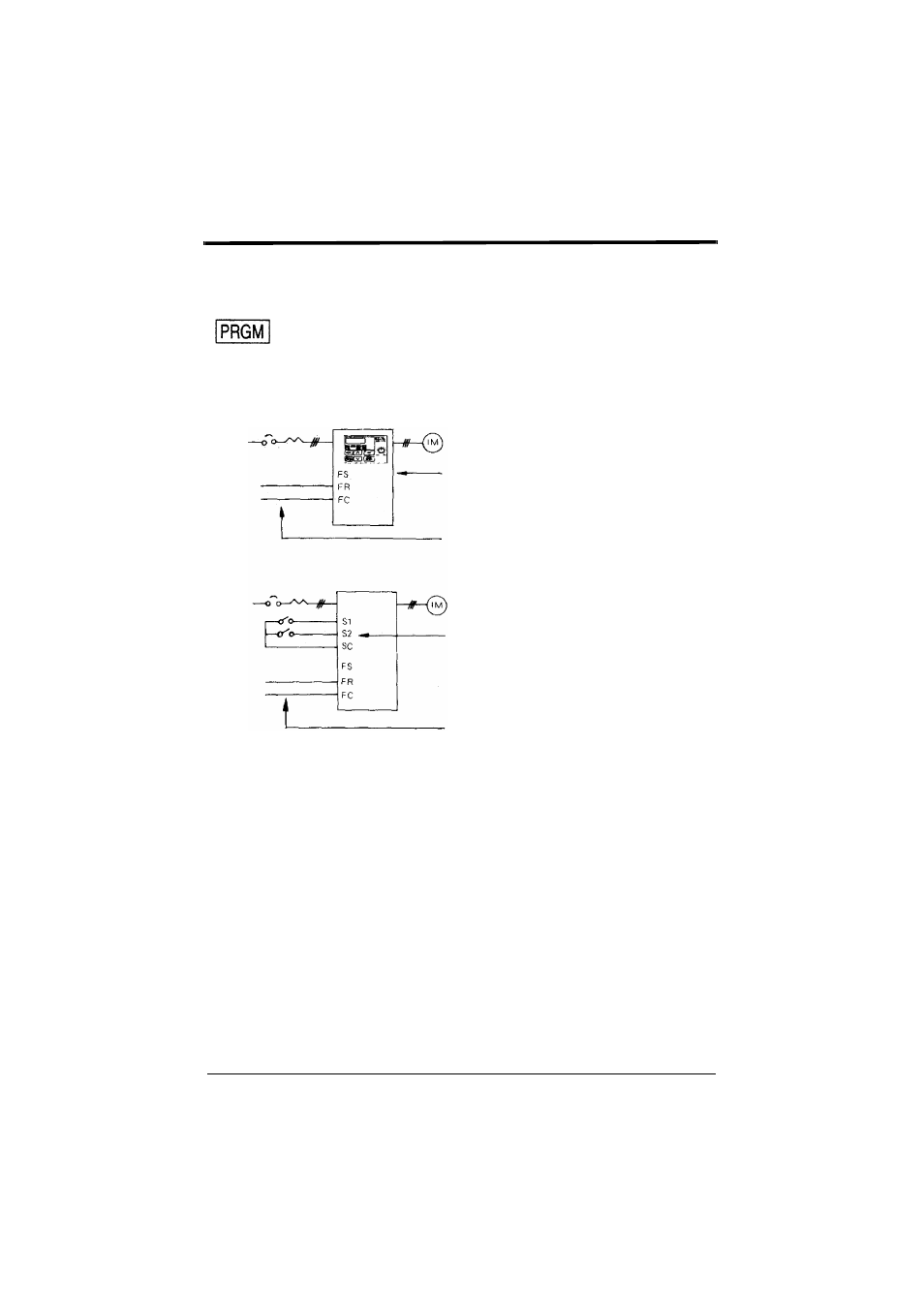

Auswahl des Stromsollwertes

Nachdem Sie den DIP-Schalter (U/I-Umschalter von SW2) in die Stellung
"I" gebracht haben, drücken Sie an der digitalen Bedieneinheit die Taste

„

“, und stellen Sie die folgenden Parameter ein.

Stromsollwert (4-20 mA): Parameter n004=3
Stromsollwert (0-20 mA): Parameter n004=4

Die Fixsollwertverstärkung (n060) und der Fixsollwertversatz (n061) kön-
nen auch dann eingestellt werden, wenn die Eingabe des Stromsollwertes
ausgewählt ist. Näheres hierzu finden Sie im Abschnitt "Anpassen des Fix-
sollwert-Einstellsignals" auf Seite 81.

Drücken Sie an der digitalen Bedie-
neinheit die Tasten zum Starten bzw.
Stoppen des Frequenzumrichters.
Schalten Sie zwischen den Drehrich-
tungen durch Setzen der LED F/R
um.
Stellen Sie die Frequenz über das
analoge Stromsignal [0-100% (max.
Frequenz)/4-20 mA] ein, das an die
Steuerkreisklemme angeschlossen
ist.

Stellen Sie Betrieb/Stop und VORW./
RÜCKW. durch Umschalten des an
die Steuerkreisklemme angeschlos-
senen Geräts ein.
Die Multifunktions-Eingangsklem-
men S1 und S2 werden auf Vorwärts-
betrieb/STOP (n050=1) bzw.
Rückwärtsbetrieb/STOP (n051=2)
eingestellt.
Stellen Sie die Frequenz über das
analoge Stromsignal [0-100% (max.
Frequenz)/4-20 mA] ein, das an die
Steuerkreisklemme angeschlossen

•

Einstellung: n003 = 0

Strom-

sollwert

4-20 mA

oder

0-20 mA

(n004=3

oder 4)

•

Einstellung: n003 = 1
