ABSCHNITT 6 – Betrieb des Frequenzumrichters
42
VS-606V7 Bedienungsanleitung
6.5 Einfache Parametereinstellung
Sowohl über das digitale Bedienfeld als auch über das Potentiometer läßt
sich das Hochlaufen/Verzögerung des Gerätes einfach einstellen. Die Ein-
stellung des Fixsollwertes über eine analoge Spannung wird über die
Anfangseinstellung (n004=1) eingestellt. Ausführungen mit Potentiometer
werden werksseitig auf Frequenzeinstellung über das Potentiometer (n004
= 0) eingestellt. Im folgenden finden Sie ein Beispiel dafür, wie die Funkt-
ions-LED's zur Einstellung des Fixsollwertes, der Hochlauf- und Tieflauf-
zeit und der Motordrehrichtung benutzt werden können.

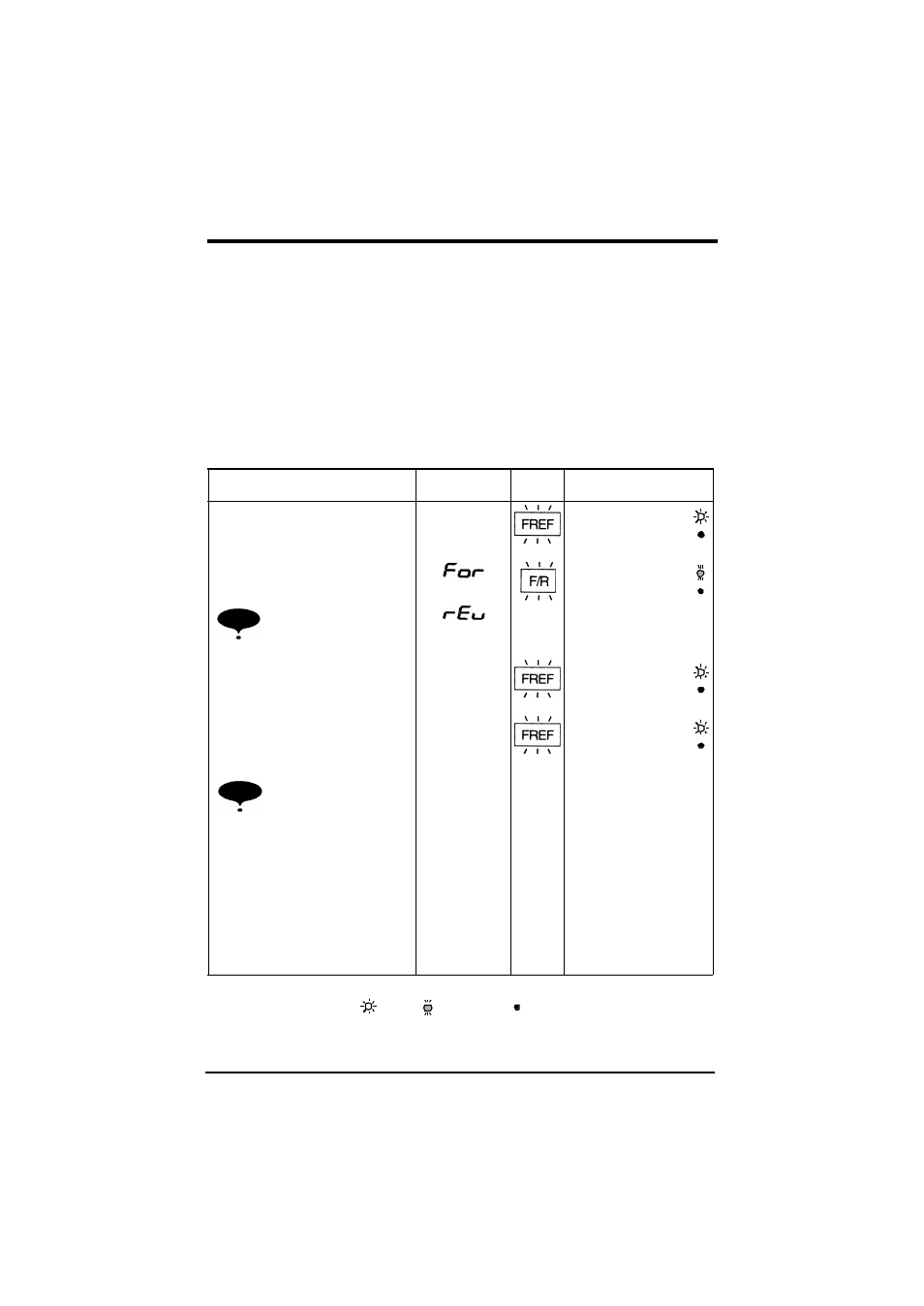

Einstellung der Daten über das opptionale Potentiometer
Statusanzeigeleuchte
Betriebsschritte
Betriebsanzeige
12-LED-
Anzeige
Status-Anzeige LED
1.Drehen Sie das Potentiometer ganz nach
links. Schalten Sie dann die Netzspannung
ein.
0.00
RUN
ALARM
2.F/R blinkt.
Wählen Sie mit Hilfe der Tasten Rechts-
oder Linkslauf.
oder
RUN
ALARM
3. Betätigen Sie DSPL . FREF beginnt zu
blinken. Betätigen Sie dann RUN.
0.00
RUN
ALARM
4.Lassen Sie den Motor durch Drehen des
Potentiometers nach rechts laufen. (Der
Fixsollwert entspricht der dargestellten
Potentiometerposition.)
00.0 to 60.00
Die Mindestaus-
gangsfrequenz
beträgt 1,5 Hz.
RUN
ALARM
Hinweis
Rufen Sie niemals Linkslauf
auf, wenn dies nicht zulässig
ist.
Hinweis
Wird das Potentiometer sehr
schnell gedreht, so beschleu-
nigt oder verzögert der Motor
ebenfalls sehr schnell gemäß
der Potentiometerbewegung.
Achten Sie daher immer auf
den Belastungszustand und
verstellen Sie das Potentiome-
ter nur so schnell, daß die Mo-
torbewegung nicht
beeinträchtigt wird.
: EIN
AUS
: Blinkend
