ABSCHNITT 5 – Verdrahtung
VS-606V7 Bedienungsanleitung
29

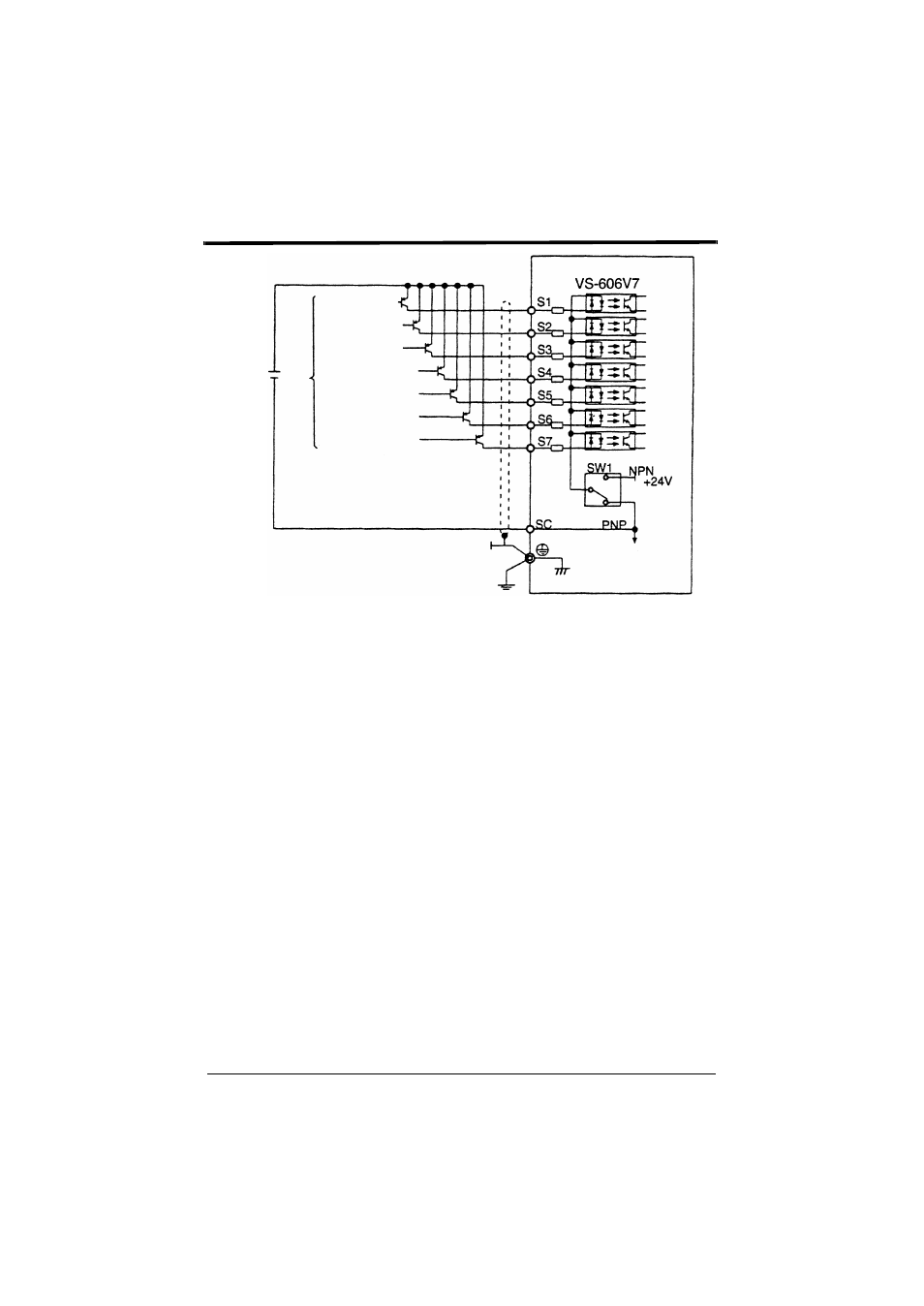

Abb. 10 Beschaltung der Multifunktionseingänge mit PNP-Transistoren
(bei +24 V Bezugspotential)
Puls-Fixsollwertvorgabe
Der Fixsollwert kann über eine Impulsfolge eingestellt werden, die dem
Frequenzumrichter über die Multifunktions-Eingangsklemme zugeführt
wird.
•
Spezifikationen für die Eingangsimpulse
Spannung für Low-Pegel: 0,8 V oder darunter
Spannung für High-Pegel: 3,5 bis 32 V
H-Tastverhältnis: 30 bis 70%
Impulsfrequenz: 0 bis 33 kHz
•
Fixsollwertverfahren
Der Fixsollwert ergibt sich, indem das Verhältnis der maximalen Eingangs-
impulsfrequenz zur aktuellen Eingangsimpulsfrequenz mit der maximalen
Ausgangsfrequenz multipliziert wird:
Multi-
funk-
tions-
ein-
gänge
Vorwärtslauf/Stop
Rückwärtslauf/Stop
Externer
Fehlereingang (AK)
Fehler-Rücksetzein-
gang
Fixsollwert 1
Fixsollwert 2
Schleichfahrt
Externe
+24-V-
Spannungs-
versor-
gung
Frequenzsollwert
Eingangsimpulsfrequenz
Maximale Impulsfolgefrequenz (n149) 10
×
-----------------------------------------------------------------------------------------------------------------------------
Maximale Ausgangsfrequenz (n011)
×
=
