ABSCHNITT 7 – Parameterbeschreibung
VS-606V7 Bedienungsanleitung
95
•
Universalmotoren und tastverhältnisgesteuerte Stromrichtermotoren
Bei Asynchronmotoren ist hinsichtlich ihrer Kühlmöglichkeiten zwischen Uni-
versal- und Stromrichtermotoren zu unterscheiden. Daher arbeitet die Motor-
überlast-Schutzfunktion bei diesen beiden Motortypen unterschiedlich.

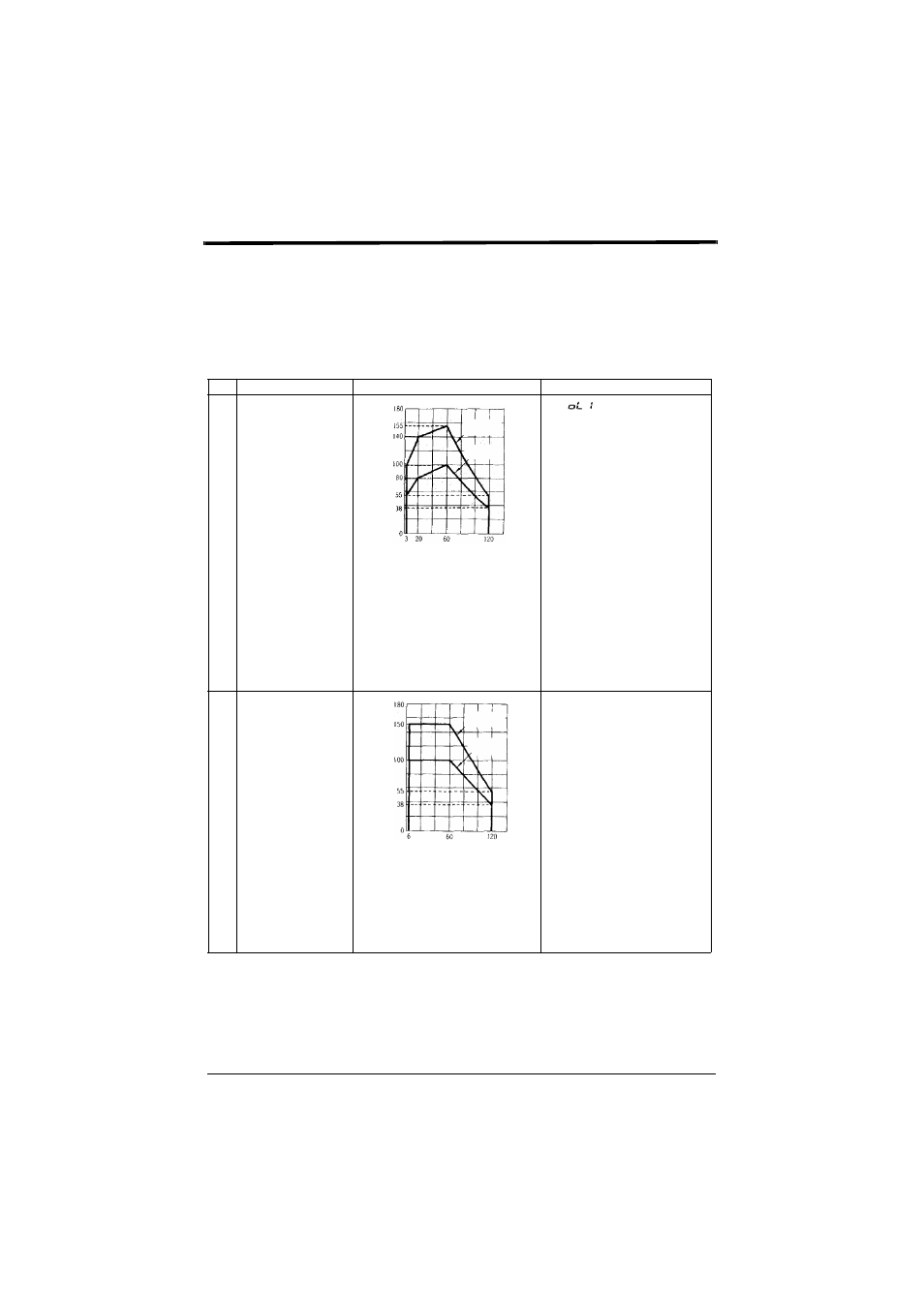

Beispiel für einen Motor der 200-V-Klasse
Kühlwirkung
Drehmomentcharakteristik
Elektronischer Thermoüberlastschutz
Un
i-v
er
sa
l-m
ot
or
Wirksam beim Betrieb
mit 50/60 Hz am öffentli-
chen Versorgungsnetz
Grundfrequenz 60 Hz
(U/f für Eingangsspannung 220 V/60 Hz)
Zum Betrieb mit niedriger Drehzahl muß
das Drehmoment begrenzt werden, um
den Anstieg der Motortemperatur aufzu-
halten.
Ein Fehler (Motor-Überlast-
schutz) tritt auf, wenn der Motor
ständig bei 50/60 Hz oder weniger
und 100% Last betrieben wird..
St
ro
m
-ri
ch
te
r-m
ot
or
Wirksam auch beim
Betrieb mit niedriger
Drehzahl (ca. 6 Hz)
Grundfrequenz 60 Hz
(U/f für Eingangsspannung 220 V/60 Hz)
Zum Dauerbetrieb mit niedriger Drehzahl
ist ein Stromrichtermotor einzusetzen.
Der elektronische Thermoüberlast-
schutz wird auch im Dauerbetrieb mit
50/60 Hz oder weniger und 100%
Last nicht aktiviert.
Kurzzeitiger
Betrieb (60 Sek.)
Betriebsfrequenz (Hz)
Nennmoment
Im Dauer-
betrieb
Dreh-
mo-
ment
(%)
Kurzzeitiger
Betrieb (60 Sek.)
Betriebsfrequenz (Hz)
Nennmoment
Im Dauer-
betrieb
Dreh-
mo-
ment
(%)
