ABSCHNITT 5 – Verdrahtung
VS-606V7 Bedienungsanleitung 27
* Gleichspannungseingangsklemmen entsprechen nicht CE/UL-Standard
‡ Kann auf Impulsanzeigeausgang umgeschaltet werden.

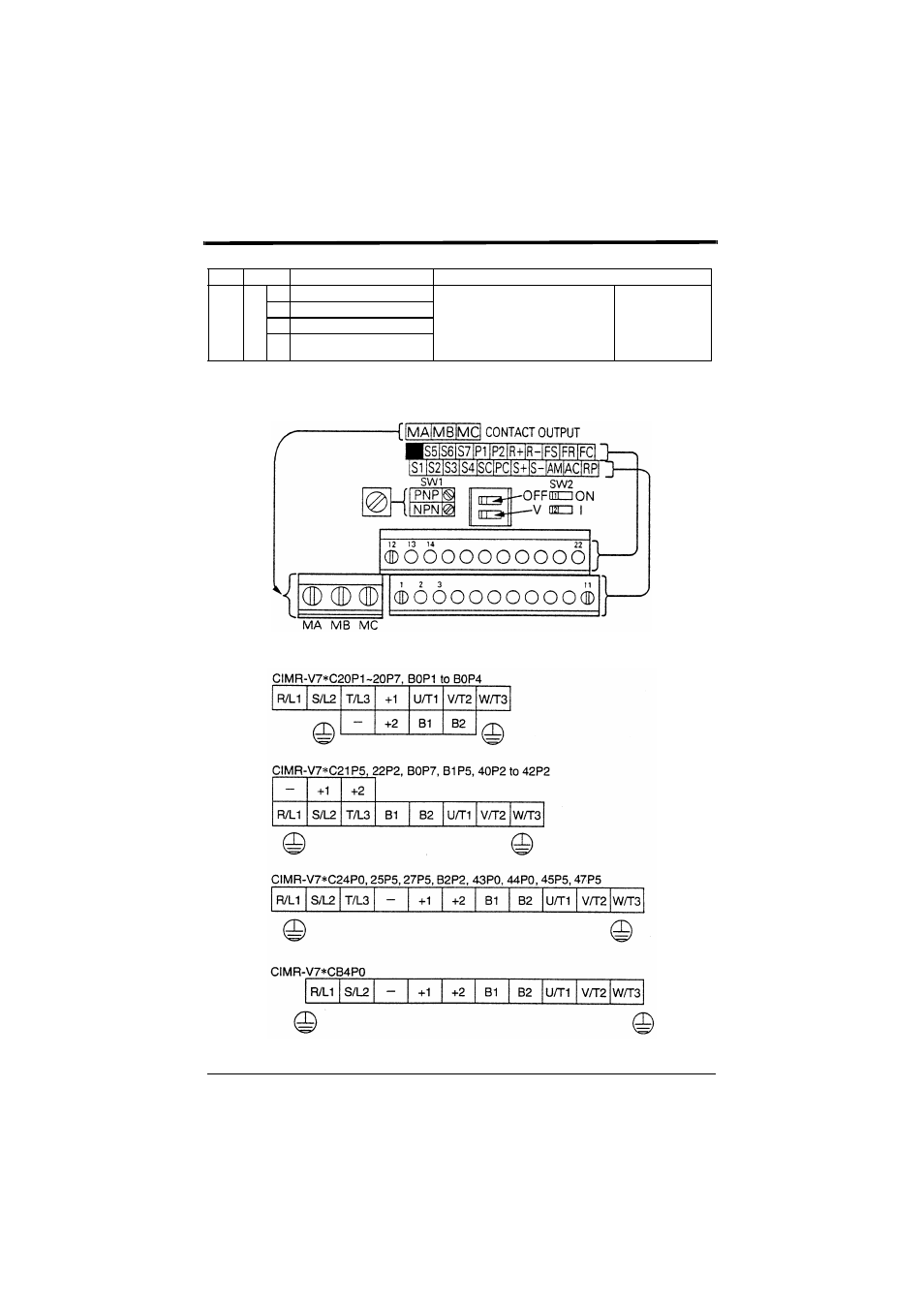

Abb. 7 Belegung der Steuerklemmen, DIP Schalter
Abb. 8 Belegung der Leistungsklemmen
Ko
mm
un
ika
tio
ns
-
kle
m
me
n
M
em
ob
us
R+ Kommunikationseingang (+)
MEMOBUS-Kommunikation, Betrieb über
RS-485 oder RS-422.
RS-485/422 MEMO-
BUS-Protokoll
19,2 kps max..
R– Kommunikationseingang (–)
S+ Kommunikationsausgang (+)
S– Kommunikationsausgang (–)
Tabelle 1: Klemmenbeschreibung
Typ Klemme Bezeichnung Funktion (Signalpegel)
