Installation
8 · G&D FIBREVision
Optional: Anschluss des lokalen Arbeitsplatzes
DVI/VGA Out: Schließen Sie hier den Monitor des lokalen Arbeitsplatzes an.
Ist der Monitor nur mit einem analogen VGA-Eingang ausgestattet, stecken Sie
einen optionalen Adapter auf diese Schnittstelle. Schließen Sie anschließend das
VGA-Kabel des Monitors an den Adapter an.
Keyb.: Schließen Sie hier die PS/2-Tastatur des lokalen Arbeitsplatzes an.
Mouse: Schließen Sie hier die PS/2-Maus des lokalen Arbeitsplatzes an.
Anschlüsse für Datenübertragung und Stromversorgung
Entfernen Sie die Schutzkappen der Schnittstelle Transmission und der Kabelstecker.
Transmission – Tx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Rx des Arbeitsplatzmoduls zu verbinden.
Transmission – Rx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen Glas-
faserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Tx
des Arbeitsplatzmoduls zu verbinden.
Power: Stecken Sie hier das mitgelieferte Kaltgerätekabel PowerCable-2 Standard ein.
Red. Power: Optional kann über diese Buchse das Netzteil Power-Set 12/Typ 2 ange-
schlossen werden. Hierdurch wird eine zweite, redundante Stromversorgung des
Rechnermoduls erreicht.

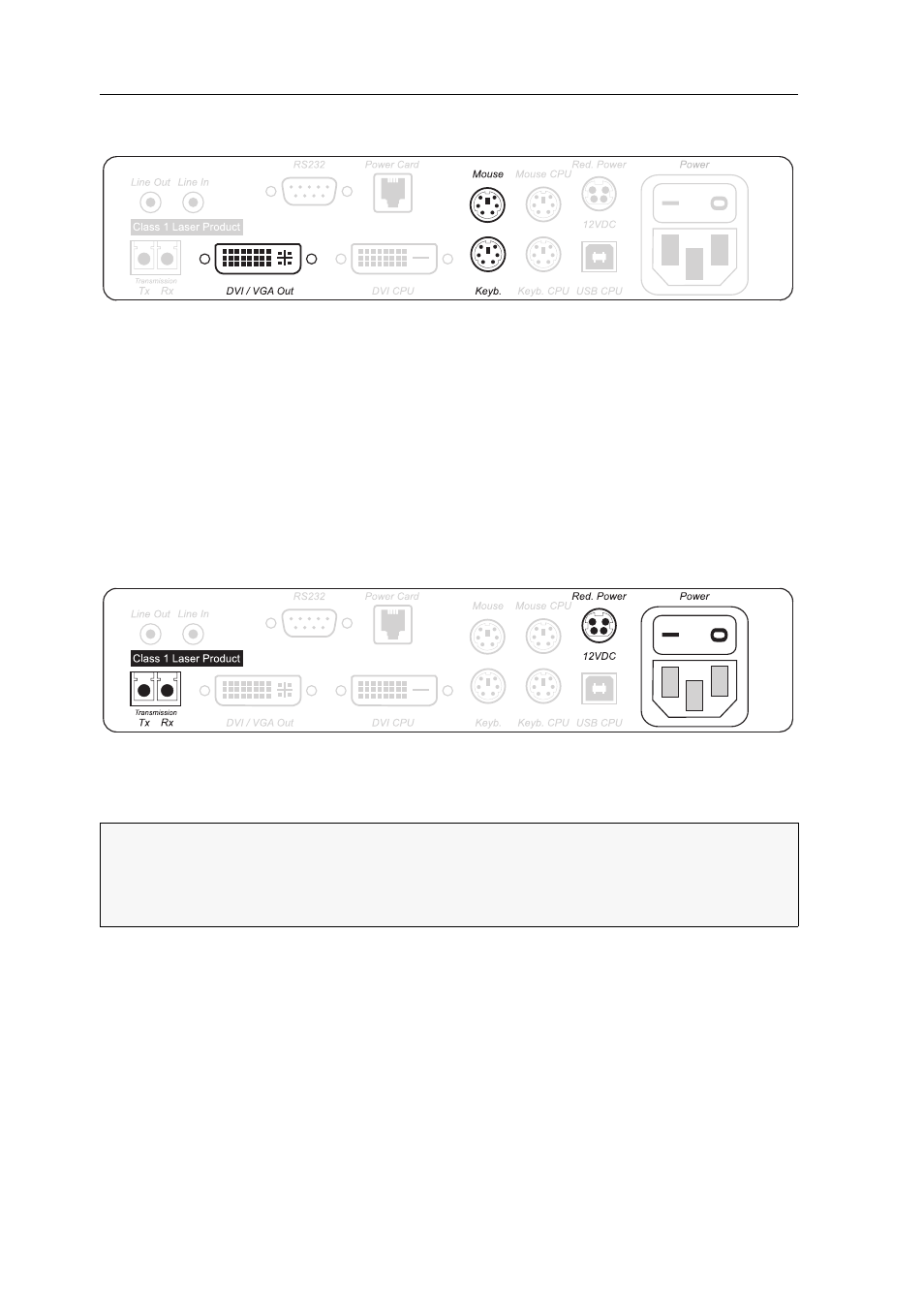

Abbildung 2: Schnittstellen zum Anschluss des lokalen Arbeitsplatzes am Rechnermodul
Abbildung 3: Schnittstellen für Datenübertragung und Stromversorgung
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der
Laser-Klasse 1 entsprechen. Obwohl Laserstrahlung der Klasse 1 als ungefährlich
angesehen wird, ist der direkte Blick in den Strahl zu vermeiden. Blicken Sie nicht
mit optischen Instrumenten in den Strahl.
