Die Erweiterung FIBRE-Power
54 · G&D FIBREVision
Installation
Installation der G&D Power Card im Rechner
Installieren Sie zunächst die G&D Power Card im Rechner:
1. Nehmen Sie das Handbuch des Rechners und des darin verbauten Motherboards
zur Hand.
2. Öffnen Sie das Gehäuse des Rechners nach der Anleitung des Herstellers, um
Zugriff auf die Erweiterungsplätze zu erhalten.
3. Montieren Sie die G&D Power Card der Erweiterung FIBRE-Power in einen
freien Erweiterungssteckplatz des Rechners.

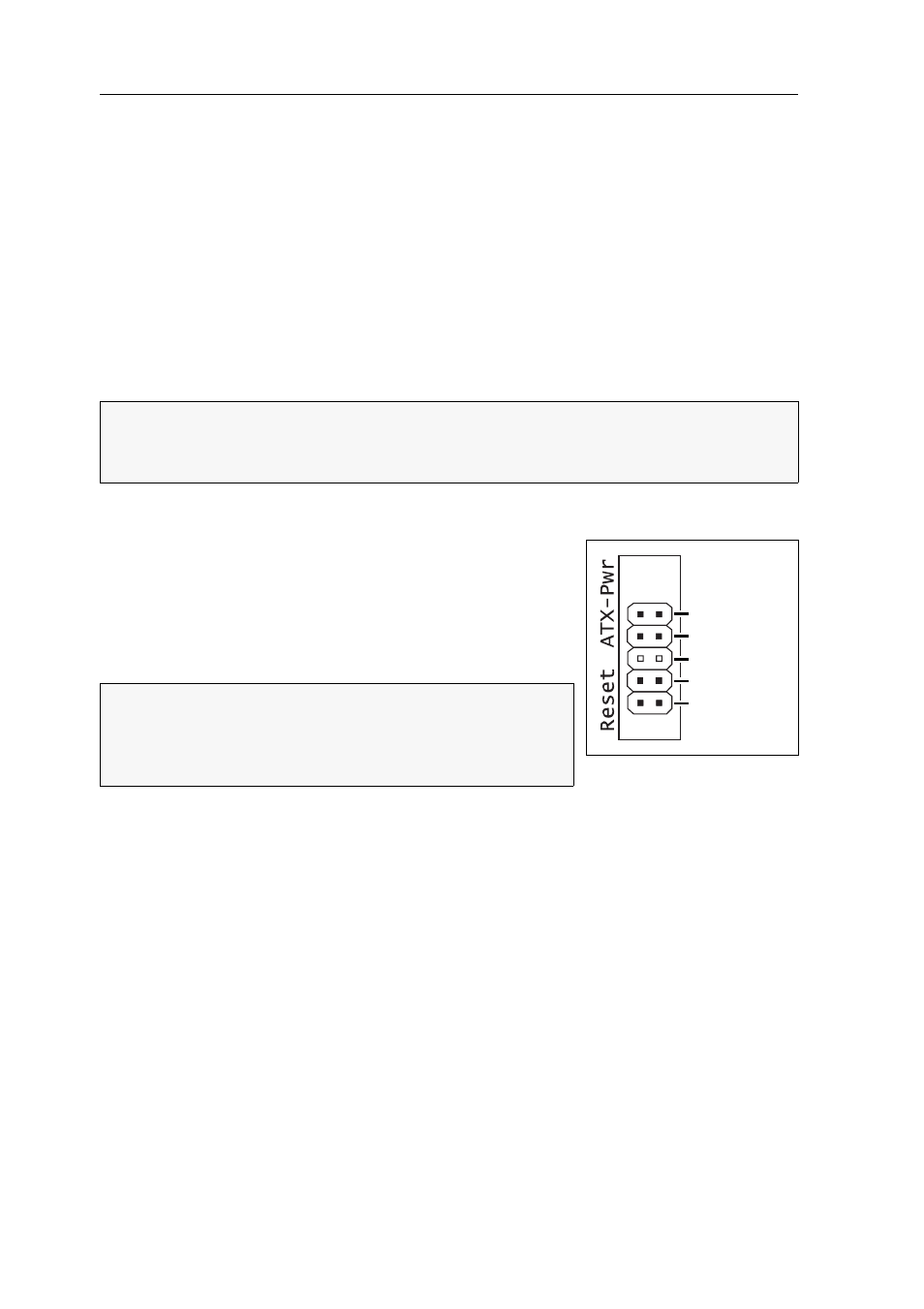

Verbindung der Signalleitungen mit der Slotkarte
Die Signalleitungen ATX-Power und Reset des Mother-
boards werden in den folgenden Schritten an die Pinlei-
ste der G&D Power Card (s. Abbildung rechts)
angeschlossen. Eine weitere Verbindung zu den Tastern
am Gehäuse des Rechners gewährleistet, dass auch diese
verwendet werden können.
Pwr-Sw: Stecken Sie das Kabel des Tasters ATX-Power des Rechner-Gehäuses auf
diese Pins. Falls die Länge des Kabels nicht ausreicht, kann dieses mit einem der
Verlängerungskabel erweitert werden.
Pwr-MB: Verbinden Sie diese Pins mit der zuvor notierten Steckposition des Tasters
ATX-Power auf dem Motherboard. Verwenden Sie hierzu eines der mitgelieferten
Verbindungskabel.
Res-Sw: Stecken Sie das Kabel des Reset-Tasters des Rechner-Gehäuses auf diese
Pins. Falls die Länge des Kabels nicht ausreicht, kann dieses mit einem der Verlän-
gerungskabel erweitert werden.
Res-MB: Verbinden Sie diese Pins mit der zuvor notierten Steckposition des Reset-
Tasters auf dem Motherboard. Verwenden Sie hierzu eines der mitgelieferten Ver-
bindungskabel.
HINWEIS: Die G&D Power Card erfordert keinen Steckplatz auf dem Motherboard
des Rechners. Der Einbau dient ausschließlich als Montageposition des ATX-
Moduls an der Rückseite des Rechners.
HINWEIS: Notieren Sie die Steckpositionen der von
den Tastern ATX-Power und Reset des Gehäuses kom-
menden Kabel am Motherboard. Ziehen Sie die Kabel
anschließend ab.
Res-MB
Res-Sw
nicht belegt
Pwr-MB
Pwr-Sw
