Installation
10 · G&D FIBREVision
Installation des Arbeitsplatzmoduls (FIBREVision-CON)
Anschluss des entfernten Arbeitsplatzes
DVI/VGA Out: Schließen Sie hier den Monitor des Arbeitsplatzes an.
Ist der Monitor nur mit einem analogen VGA-Eingang ausgestattet, stecken Sie
einen optionalen Adapter auf diese Schnittstelle. Schließen Sie anschließend das
VGA-Kabel des Monitors an den Adapter an.
USB Keyb.: Schließen Sie hier die USB-Tastatur des Arbeitsplatzes an.
USB Mouse: Schließen Sie hier die USB-Maus des Arbeitsplatzes an.
Keyb.: Schließen Sie hier die PS/2-Tastatur des Arbeitsplatzes an.
Mouse: Schließen Sie hier die PS/2-Maus des Arbeitsplatzes an.
Zusätzliche USB-Schnittstellen der Varianten FIBREVision-ARU und -U:
USB 1.1 Devices: An diese Schnittstellen – zwei befinden sich an der Rückseite und
zwei weitere an der Frontseite des Geräts – können beliebige USB-Geräte ange-
schlossen werden. Die Datenrate der Schnittstellen beträgt 12 MBit/s (USB 1.1).
Die USB-Geräte werden dem, an das Rechnermodul (FIBREVision-CPU) ange-
schlossenen Rechner, zur Verfügung gestellt.
Zusätzliche Schnittstellen der Varianten FIBREVision-AR und -ARU:
Speaker: Schließen Sie hier die Lautsprecher des Arbeitsplatzes an.
Micro In: Schließen Sie hier gegebenenfalls ein Mikrofon an.
RS232: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.
Das serielle Endgerät wird dem, an das Rechnermodul (FIBREVision-CPU) ange-
schlossenen, Rechner zur Verfügung gestellt.

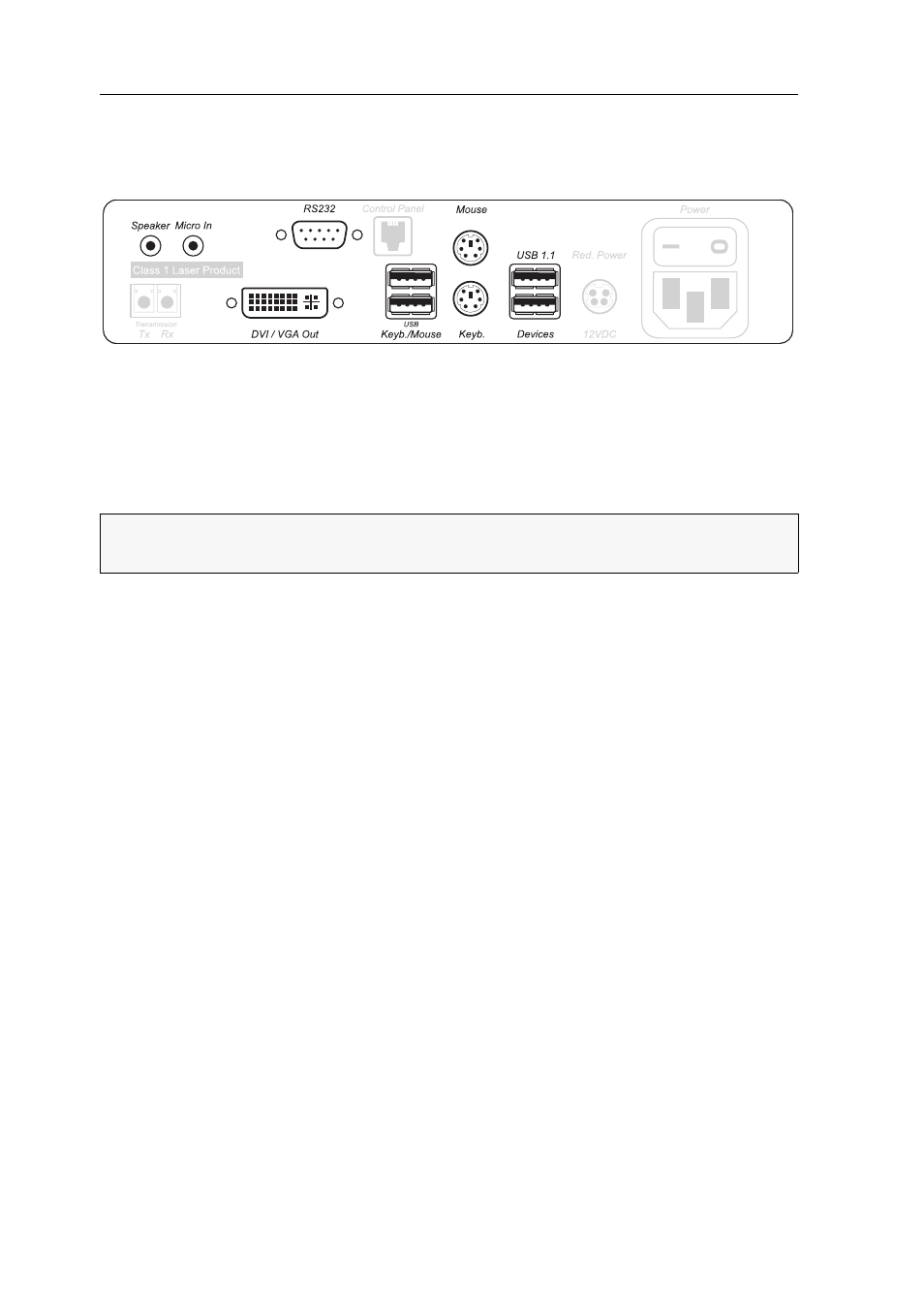

Abbildung 5: Schnittstellen zum Anschluss des Arbeitsplatzes am Arbeitsplatzmodul
HINWEIS: Die Maus und die Tastatur des entfernten Arbeitsplatzes können wahl-
weise als PS/2- oder USB-Gerät angeschlossen werden.
