Zusätzliche Schnittstellen der Multi-Channel-Varianten
Transmission – Tx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Transmission – Rx des Arbeitsplatzmoduls zu verbinden.
Transmission – Rx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmis-
sion – Tx des Arbeitsplatzmoduls zu verbinden.
DVI/VGA Out: Schließen Sie hier den Monitor des lokalen Arbeitsplatzes an.
Ist der Monitor nur mit einem analogen VGA-Eingang ausgestattet, stecken Sie
einen optionalen Adapter auf diese Schnittstelle. Schließen Sie anschließend das
VGA-Kabel des Monitors an den Adapter an.
DVI CPU: Verbinden Sie den digitalen Videoausgang des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel DVI-D-SL-M/M-2.

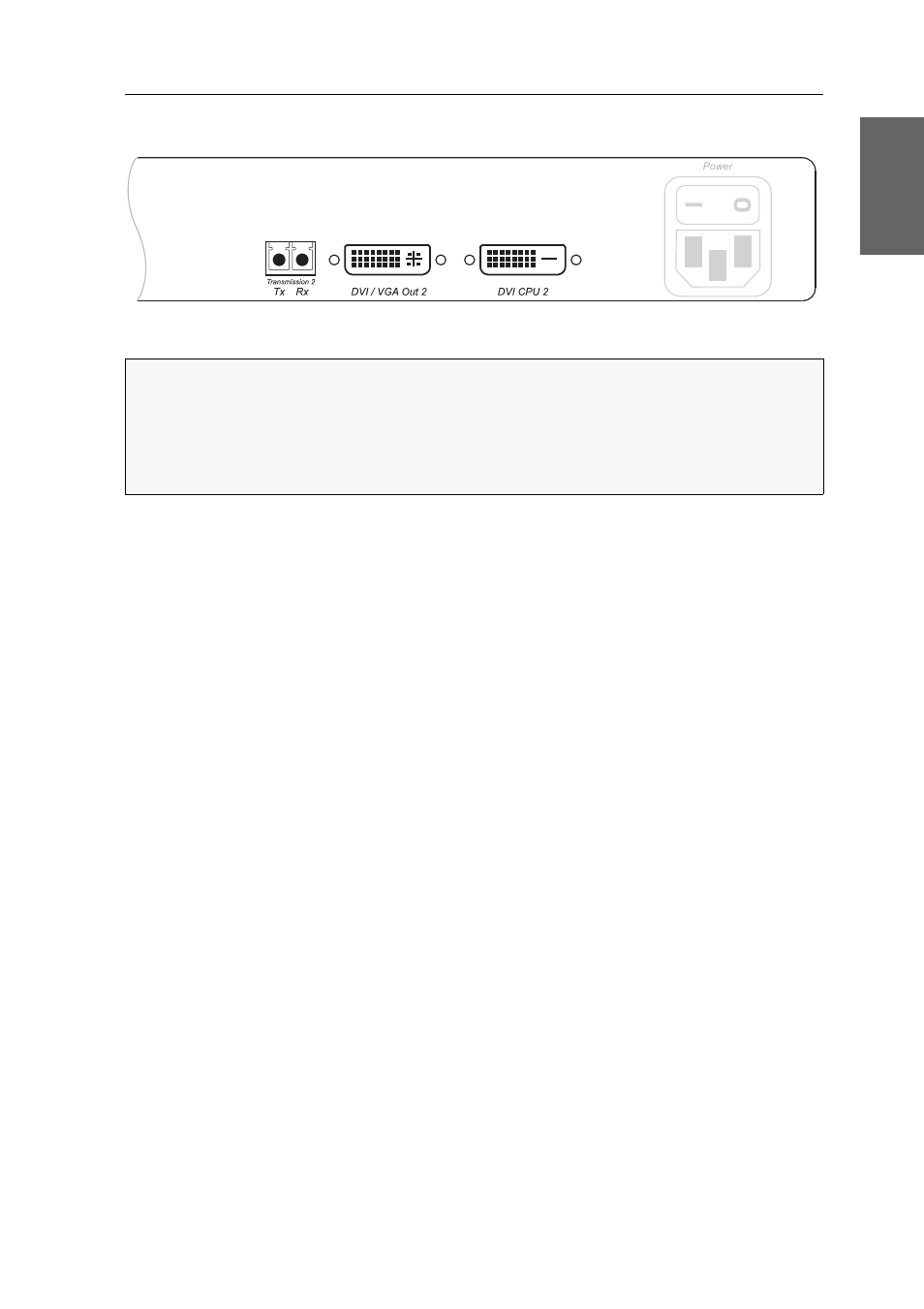

Abbildung 4: Zusätzliche Schnittstellen der Multi-Channel-Varianten am Rechnermodul
HINWEIS: Für jeden zusätzlichen Videokanal ist das Rechnermodul zusätzlich mit
den Schnittstellen Transmission - Tx, Transmission - Rx, DVI/VGA Out und DVI CPU
ausgestattet.
Die Schnittstellen jedes Kanals befinden sich nebeneinander. Die Bezeichnungen
der Schnittstellen sind um die Ziffer des Kanals ergänzt.
