Installation
G&D FIBREVision · 11
Deutsch
Anschlüsse für Datenübertragung und Stromversorgung
Entfernen Sie die Schutzkappen der Schnittstelle Transmission und der Kabelstecker.
Transmission – Tx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Trans-
mission – Rx des Rechnermoduls zu verbinden.
Transmission – Rx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Trans-
mission – Tx des Rechnermoduls zu verbinden.
Power: Stecken Sie hier das mitgelieferte Kaltgerätekabel PowerCable-2 Standard ein.
Red. Power: Optional kann über diese Buchse das Netzteil Power-Set 12/Typ 2 ange-
schlossen werden. Hierdurch wird eine zweite, redundante Stromversorgung des
Arbeitsplatzmoduls erreicht.

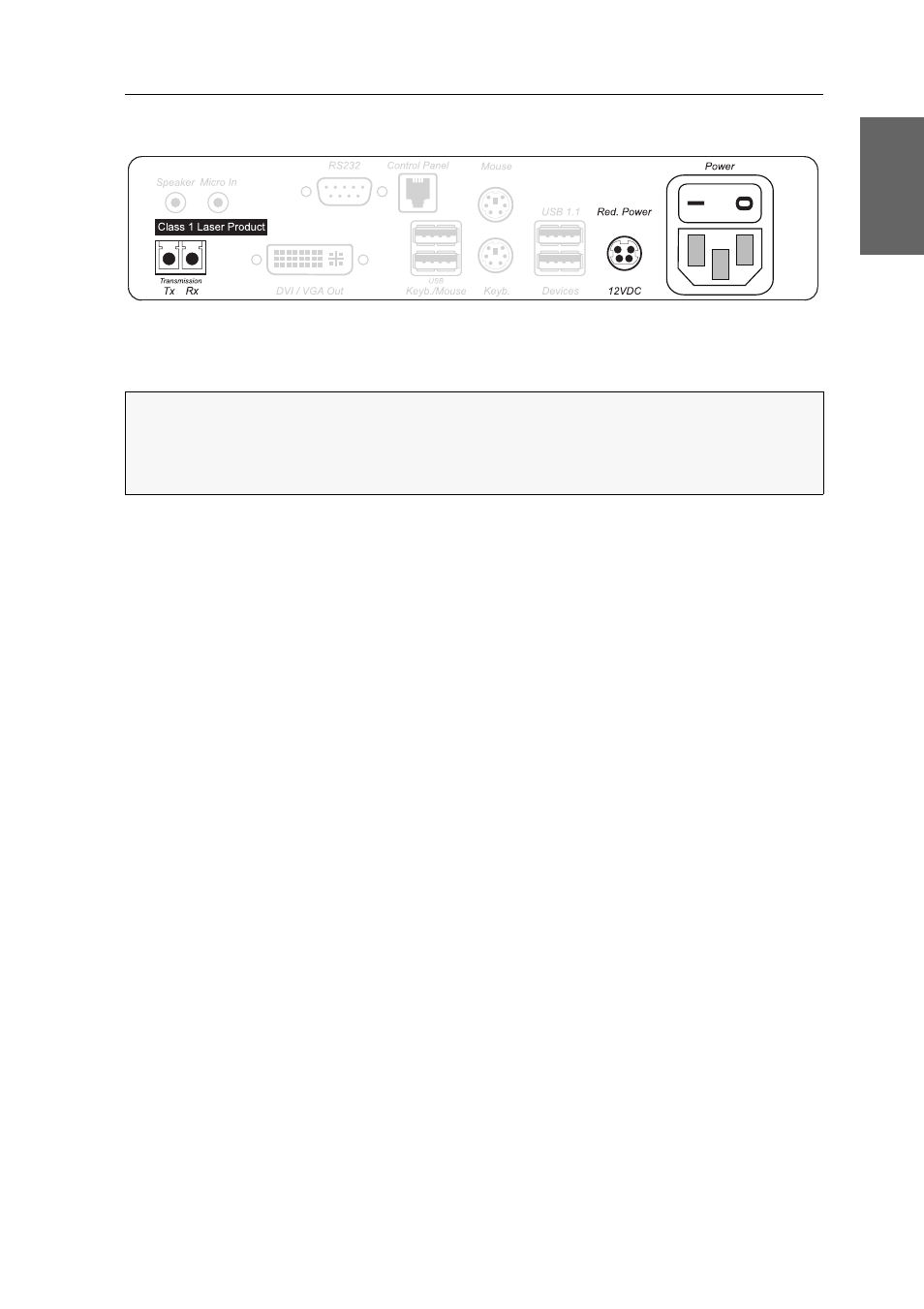

Abbildung 6: Schnittstellen für Datenübertragung und Stromversorgung
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der
Laser-Klasse 1 entsprechen. Obwohl Laserstrahlung der Klasse 1 als ungefährlich
angesehen wird, ist der direkte Blick in den Strahl zu vermeiden. Blicken Sie nicht
mit optischen Instrumenten in den Strahl.
