Installation
12 · G&D FIBREVision
Zusätzliche Schnittstellen der Multi-Channel-Varianten
Transmission – Tx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Trans-
mission – Rx des Rechnermoduls zu verbinden.
Transmission – Rx: Stecken Sie hier den LC-Stecker des als Zubehör erhältlichen
Glasfaserkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Trans-
mission – Tx des Rechnermoduls zu verbinden.
DVI/VGA Out: Schließen Sie hier den Monitor des Arbeitsplatzes an.
Ist der Monitor nur mit einem analogen VGA-Eingang ausgestattet, stecken Sie
einen optionalen Adapter auf diese Schnittstelle. Schließen Sie anschließend das
VGA-Kabel des Monitors an den Adapter an.

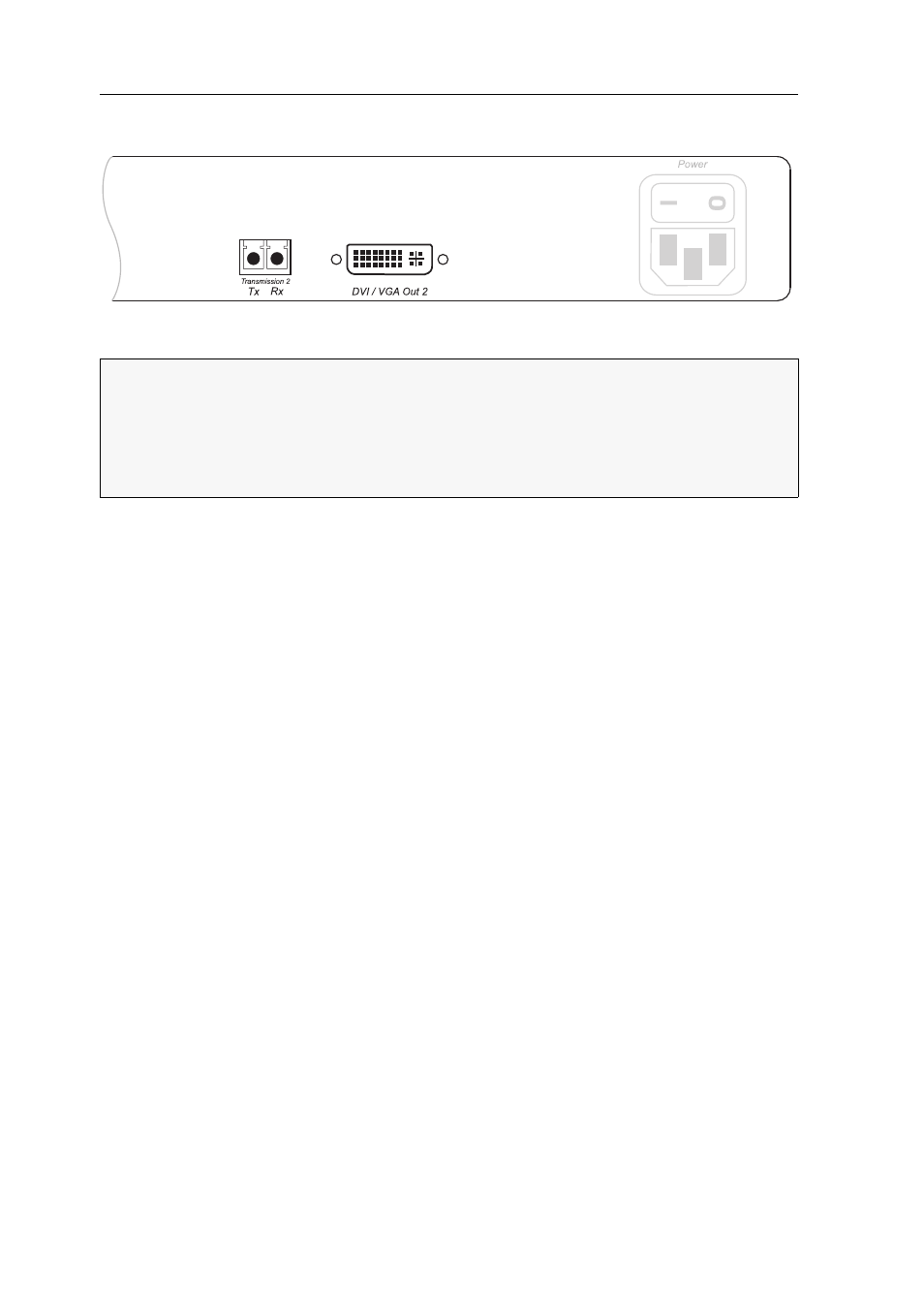

Abbildung 7: Zusätzliche Schnittstellen der Multi-Channel-Varianten an FIBREVision-CON
HINWEIS: Für jeden zusätzlichen Videokanal sind die Geräte der Multi-Channel-
Varianten des Arbeitsplatzmoduls FIBREVision-CON zusätzlich mit den Schnitt-
stellen Transmission - Tx. Transmission - Rx und DVI/VGA Out ausgestattet.
Die Schnittstellen jedes Kanals befinden sich nebeneinander. Die Bezeichnungen
der Schnittstellen sind um die Ziffer des Kanals ergänzt.
