Seite 124
Bedienung
4-20
HPR800XD Auto Gas –
806501 Revision 1
Anmerkung:
Das Wasserrohr kann locker scheinen, selbst wenn es korrekt eingeführt ist. Nach der Installation
der Elektrode verschwindet jedoch jegliches seitliches Spiel.
1. Die gesamte Stromversorgung der Anlage ausschalten (OFF).
2. Verschleißteile aus dem Brenner entfernen. Siehe Einbau und
Prüfung von Verschleißteilen in diesem Kapitel.
3. Altes Wasserrohr entfernen.
4. Auf dem O-Ring eine dünne Schicht Silikonschmiermittel
auftragen und neues Wasserrohr einsetzen. Der O-Ring sollte
glänzend aussehen, es sollte jedoch kein überschüssiges Fett
vorhanden sein.
5. Verschleißteile wieder einbauen. Siehe Einbau und Prüfung von
Verschleißteilen in diesem Kapitel.

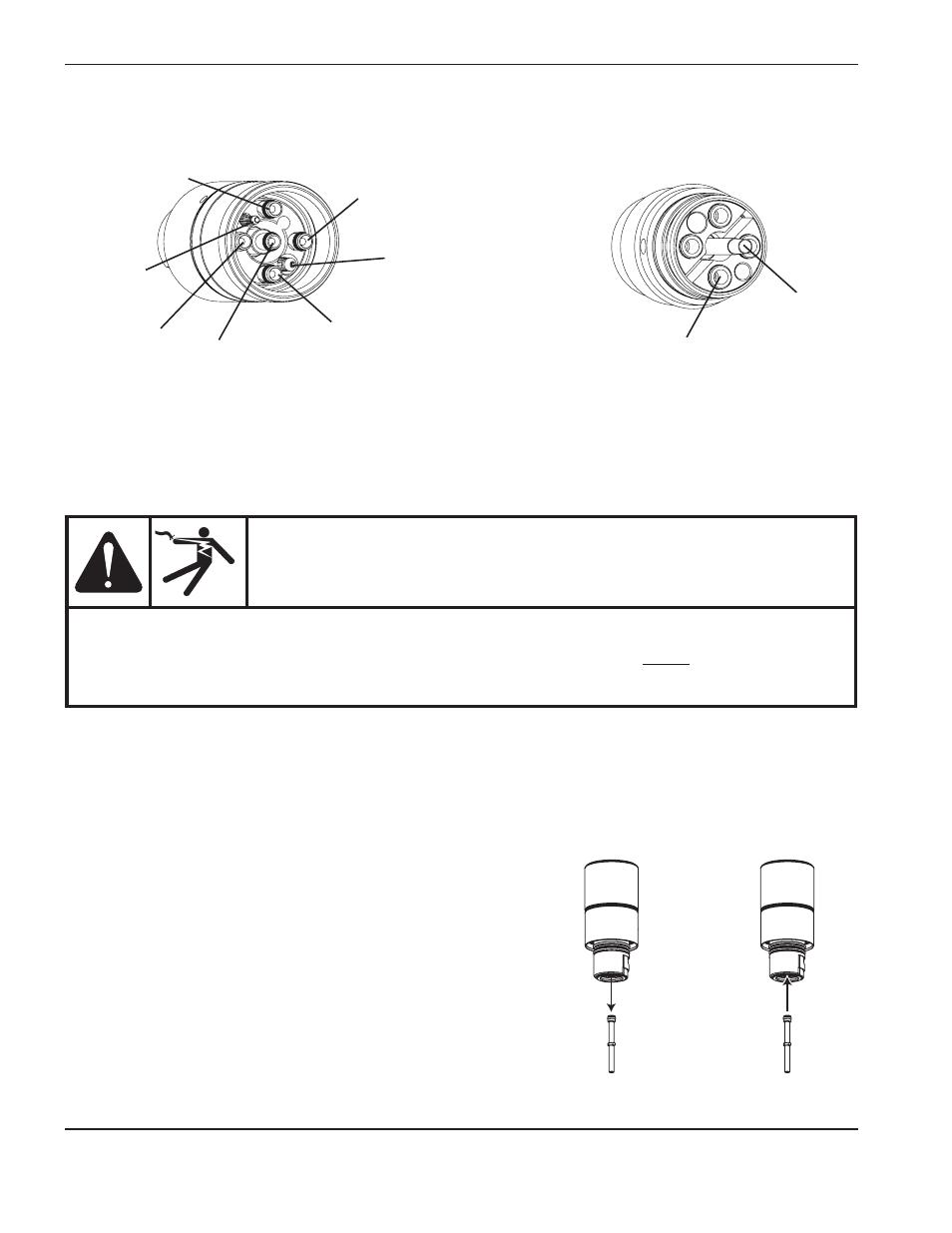

Ersetzen des Brenner-Wasserrohrs
Brenneranschlüsse
Brenner-Schnellkupplungssteckdose
Kühlmittelzufuhr
Kühlmittelrücklauf
Plasmagas
Plasmaentlüftung
Kühlmittelzufuhr
Pilotlichtbogen
Sekundärgas
Kühlmittelrücklauf
Ohmscher
Kontaktstift
Brenner
WARNUNG
Die Anlage ist so konstruiert, dass sie in den Leerlaufbetrieb wechselt, wenn die Brennerkappe
entfernt wurde. IN DIESEM LEERLAUFMODUS DÜRFEN JEDOCH KEINE VERSCHLEISSTEILE
AUSGEWECHSELT WERDEN. Die Stromversorgung der Stromquelle muss immer getrennt werden,
wenn Verschleißteile des Brenners überprüft oder ausgewechselt werden. Beim Ausbau von
Verschleißteilen sind Handschuhe zu tragen, Der Brenner kann heiß sein.
