InstallatIon
3-20
HPR800XD Auto Gas
– 806501 Revision 1

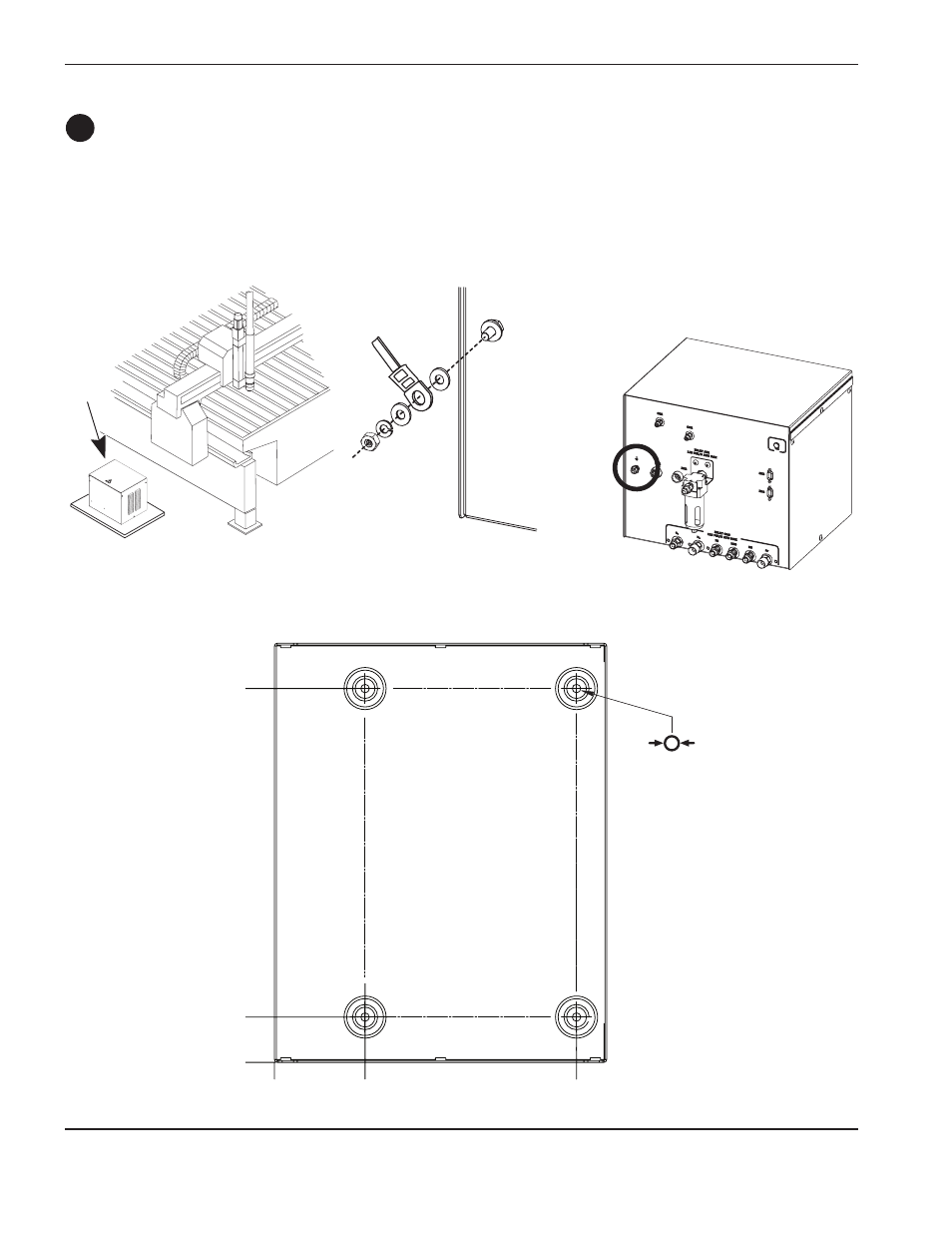

Aufstellung der Wählkonsole
• Die Wählkonsole muss in der Nähe des Schneidtisches montiert werden. Für Wartungszwecke ist genügend
Platz zum Abnehmen der oberen und rechten Seitenabdeckung einzuplanen. Die bevorzugte Ausrichtung ist in der
nachfolgenden Abbildung dargestellt. Die maximale Kabellänge zwischen Stromquelle und Wählkonsole beträgt
75 m. Die maximale Länge der Kabel und Schläuche zwischen Wählkonsole und Dosierkonsole beträgt 20 m.
Bevorzugte
Ausrichtung der
Wählkonsole
Erdung der Wählkonsole
314,5 mm
254,0 mm
0
38,1 mm
0
76,2 mm
G
7 mm
(4 Stellen)
