InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-41
Brenneranschlüsse

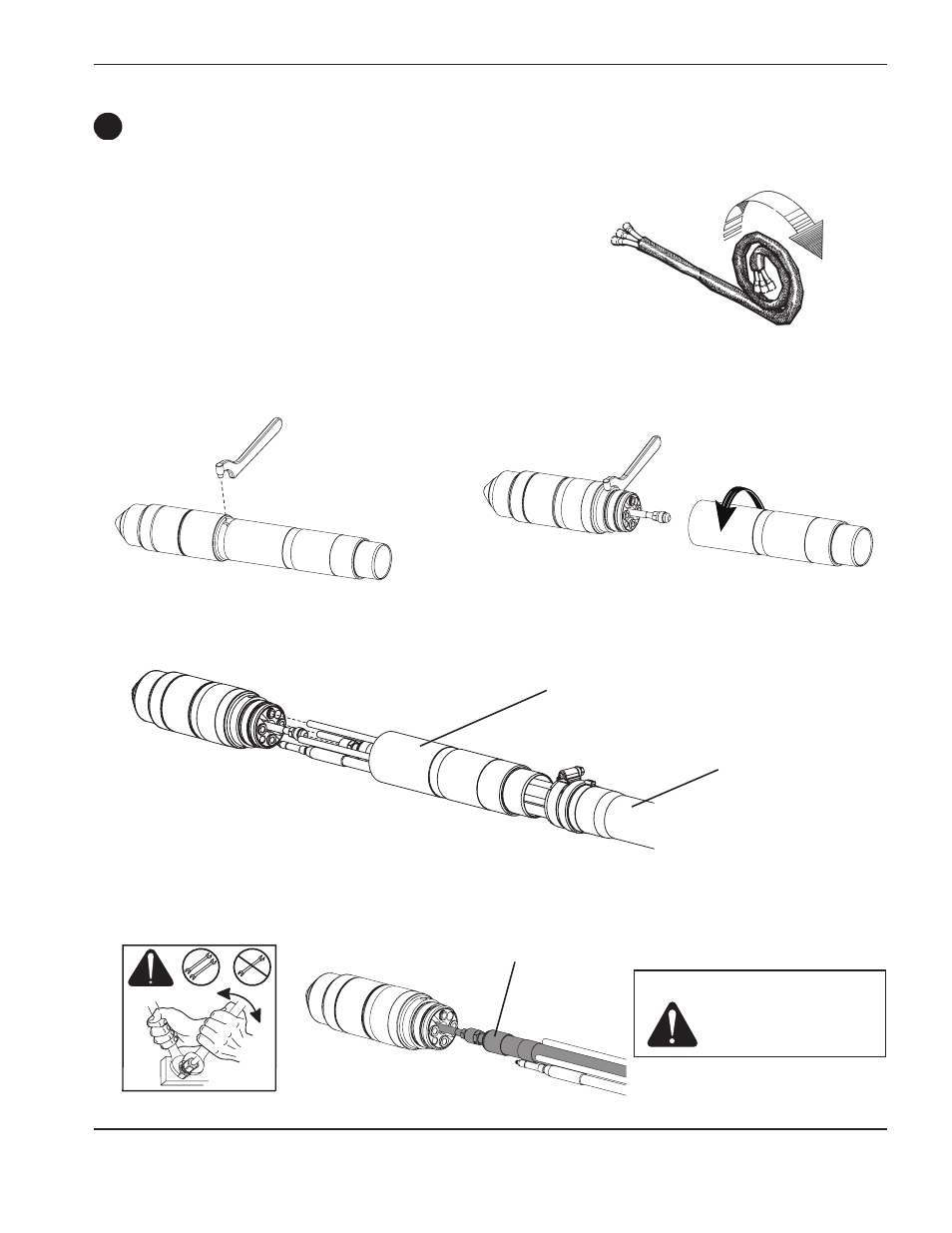

Anschließen des Brenners an die Brennerschlauchpaket-Baugruppe
1. Die ersten 2 Meter der Leitungen auf einer flachen Oberfläche abwickeln.
2. Das Brennerschlauchpaket mit dem Hakenschlüssel (104269) festhalten und die Montagemuffe von der Brenner-
Baugruppe entfernen.
3. Geflochtene Ummantelung zurückschieben und die Muffe über die Leitungen schieben. Brenner an die
entsprechenden Schläuche im Schlauchpaket anschließen. Die Schläuche dürfen nicht verdreht werden.
Sie sind mit Klebeband zusammen geklebt, um ein Verdrehen zu verhindern.
4. Kühlmittelrücklaufschlauch (rot) anschließen.
Geflochtene
Ummantelung
Muffe
Kühlmittelrücklaufschlauch
2WRENCHES
H
Vorsicht: Verwenden Sie
niemals Teflonband
bei Verbindungen.
