Wartung
HPR800XD Auto Gas – 806501 Revision 1 5-37
Gasundichtigkeitstests

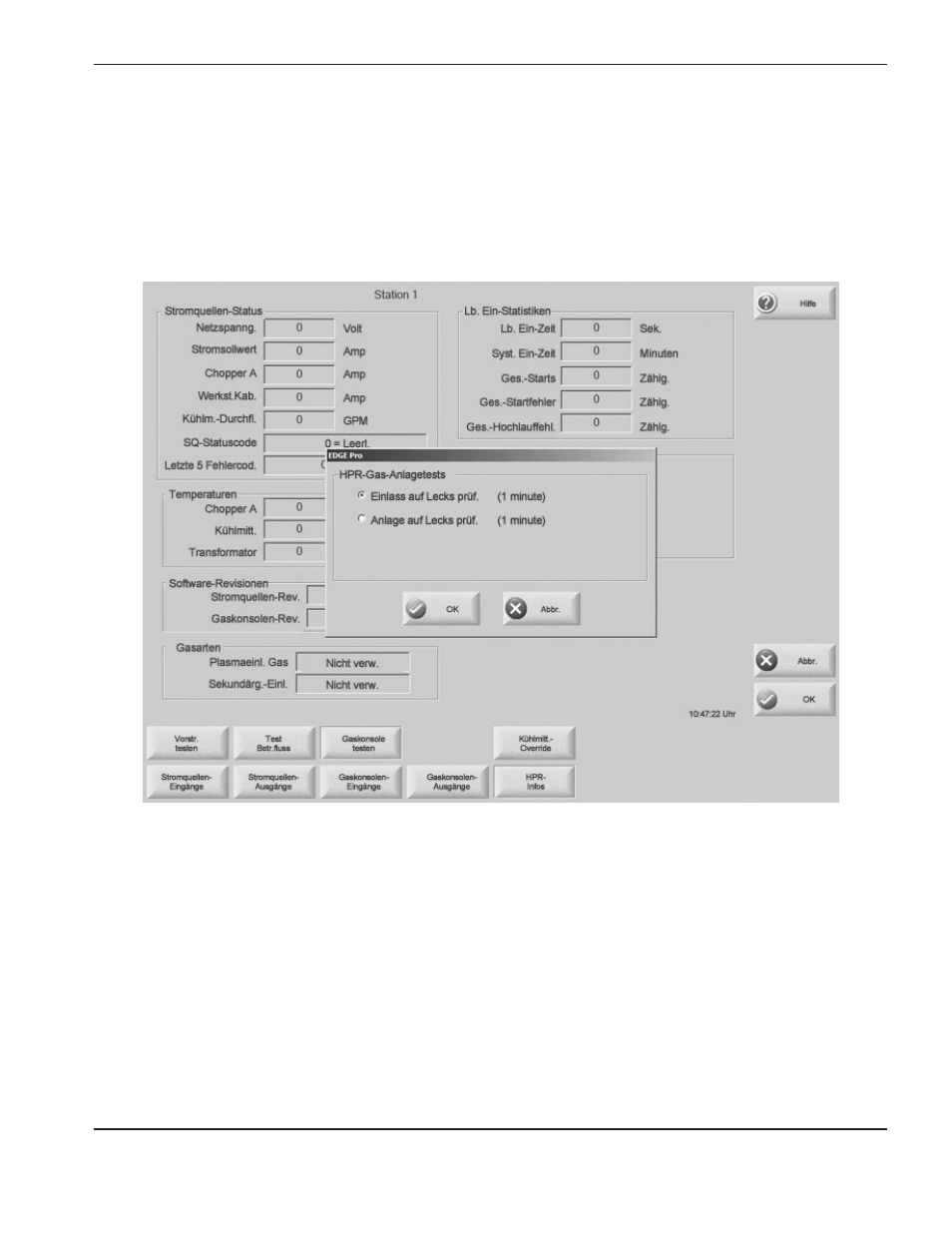

Anmerkungen: Der unten gezeigte CNC-Bildschirm stammt von einer Hypertherm-Automatisierungssteuerung
mit der Software-Version 6 und dient lediglich zur Veranschaulichung. Andere Steuerungen
sollten einen ähnlichen Testbildschirm aufweisen. Informationen zum Zugriff auf den benötigten
Testbildschirm sind beim Originalgerätehersteller zu erhalten.
Einzelheiten zum Gasversorgungssystem sind auf Blatt 20 von 24 des Schaltplans 013381
in diesem Handbuch zu finden.
Undichtigkeitstest 1 (Eingangsundichtigkeitstest)
Zweck: Eingangsmagnetventile der Wählkonsole auf Undichtigkeiten testen.
Testbeschreibung: Die Ventile in der Dosierkonsole (B1–B4) werden geöffnet, um den gesamten Gasdruck nach außen
zu lassen. Dann werden die Ventile geschlossen und der Druck wird von P3 und P4 in der Wählkonsole
überwacht. Der Druck steigt an, wenn ein Eingangsventil undicht ist. Codenummer 14 (Fehler
in Schneid-gaskanal 1) oder 15 (Fehler in Schneid-gaskanal 2) wird angezeigt, wenn ein Ventil undicht
ist. Codenummer 13 (Test bestanden) wird angezeigt, wenn keine Undichtigkeit festgestellt wurde.
Vorgehensweise:
1. Stromversorgung der Plasmaanlage einschalten (ON).
2. Eingangsundichtigkeitstest an der CNC-Steuerung durchführen.
3. Stromversorgung aus- (OFF) und wieder einschalten (ON). Dadurch werden die Gase aus der Anlage gespült.
