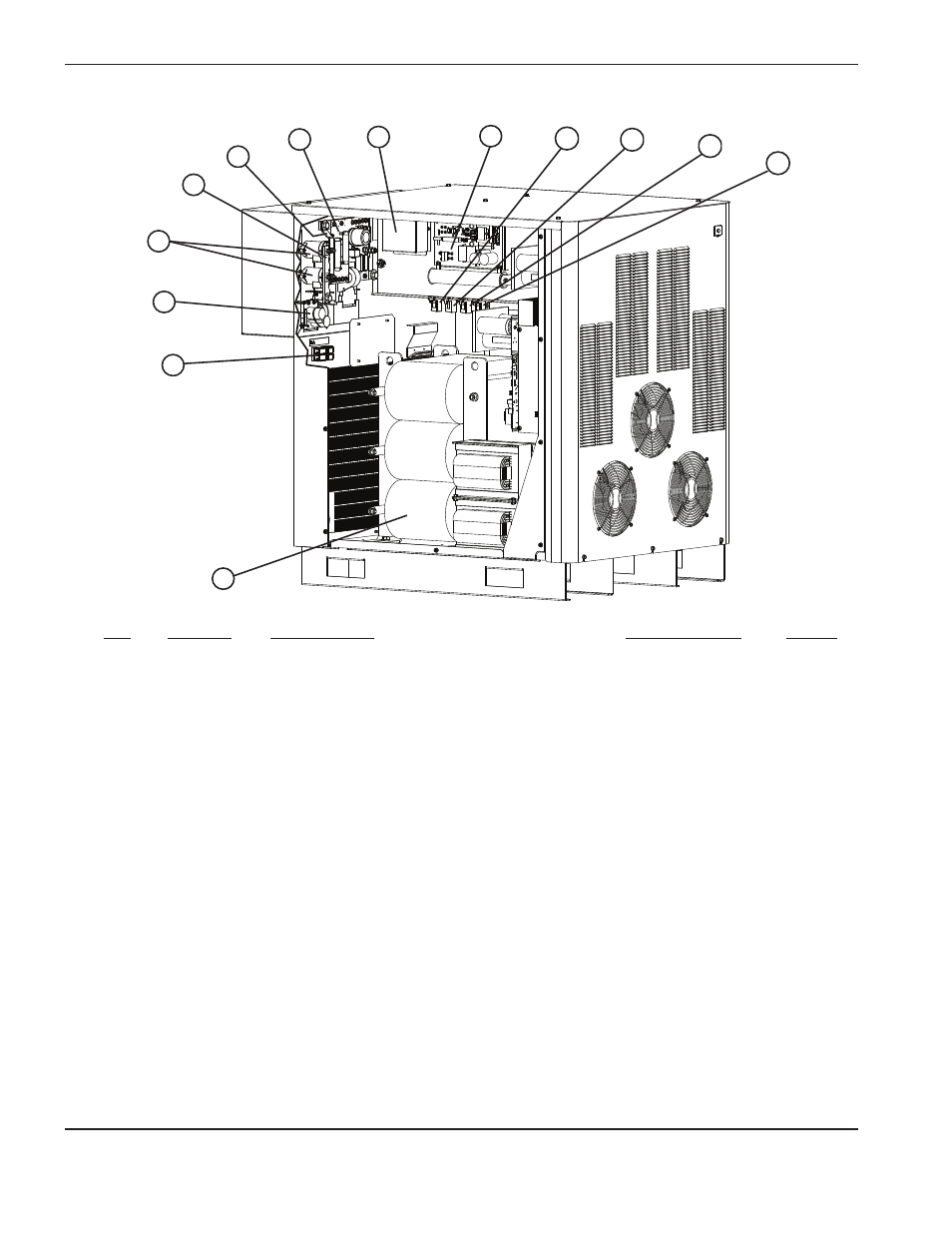

ErsatztEillistE
6-4
HPR800XD Auto Gas –
806501 Revision 1
Stromquelle
Teile-
Teil
Nummer
Beschreibung
Kennzeichnung
Menge
1
108847*
Sicherung: 7,5 A, 600 V, hohe Stoßspannung
F1, F2
2
008709**
Sicherung: 20 A, 500 V, träge
F1, F2
2
2 229340 Dämpfungs-Baugruppe
1
3
229360
Schütz: 500 A DC 120 VAC Spule
Con2, Con3
2
4 104496 Stromschiene
1
5 104495 Stromschiene
1
6
229213
Baukarte: E/A
1
7
003149***
Relais: Pilotlichtbogen, 120 VAC
CR1
1
8 229238 Startschaltkreis-Baugruppe
PCB1
1
9a
109004
Stromsensor: Hall 100 A, 4 V
CS1
1
9b
109004
Stromsensor: Hall 100 A, 4 V
CS2
1
9c
109004
Stromsensor: Hall 100 A, 4 V
CS3
1
9d
109004
Stromsensor: Hall 100 A, 4 V
CS4
1
10
014321
200 V Haupttransformator: 80 kW, 3PH, 50 Hz
T2
1
014322
220 V Haupttransformator: 80 kW, 3PH, 50 Hz
1
014323
240 V Haupttransformator: 80 kW, 3PH, 60 Hz
1
014324
380 V Haupttransformator: 80 kW, 3PH, 50 Hz
1
014325
400 V Haupttransformator: 80 kW, 3PH, 50 Hz
1
014326
440 V Haupttransformator: 80 kW, 3PH, 50 Hz
1
014327
480 V Haupttransformator: 80 kW, 3PH, 60 Hz
1
014328
600 V Haupttransformator: 80 kW, 3PH, 60 Hz
1
228309
Set: Thermistor-Ersatz für Haupttransformator
1
* 380-, 400-, 440-, 480- und 600-V-Stromquellen
** 200-, 220- und 440-V-Stromquellen
*** CR1 befindet sich unter der Abdeckung
4
1
7
2
3
5
6
8
9a
10
9b
9c
9d
