Wartung
HPR800XD Auto Gas
– 806501 Revision 1
5-41

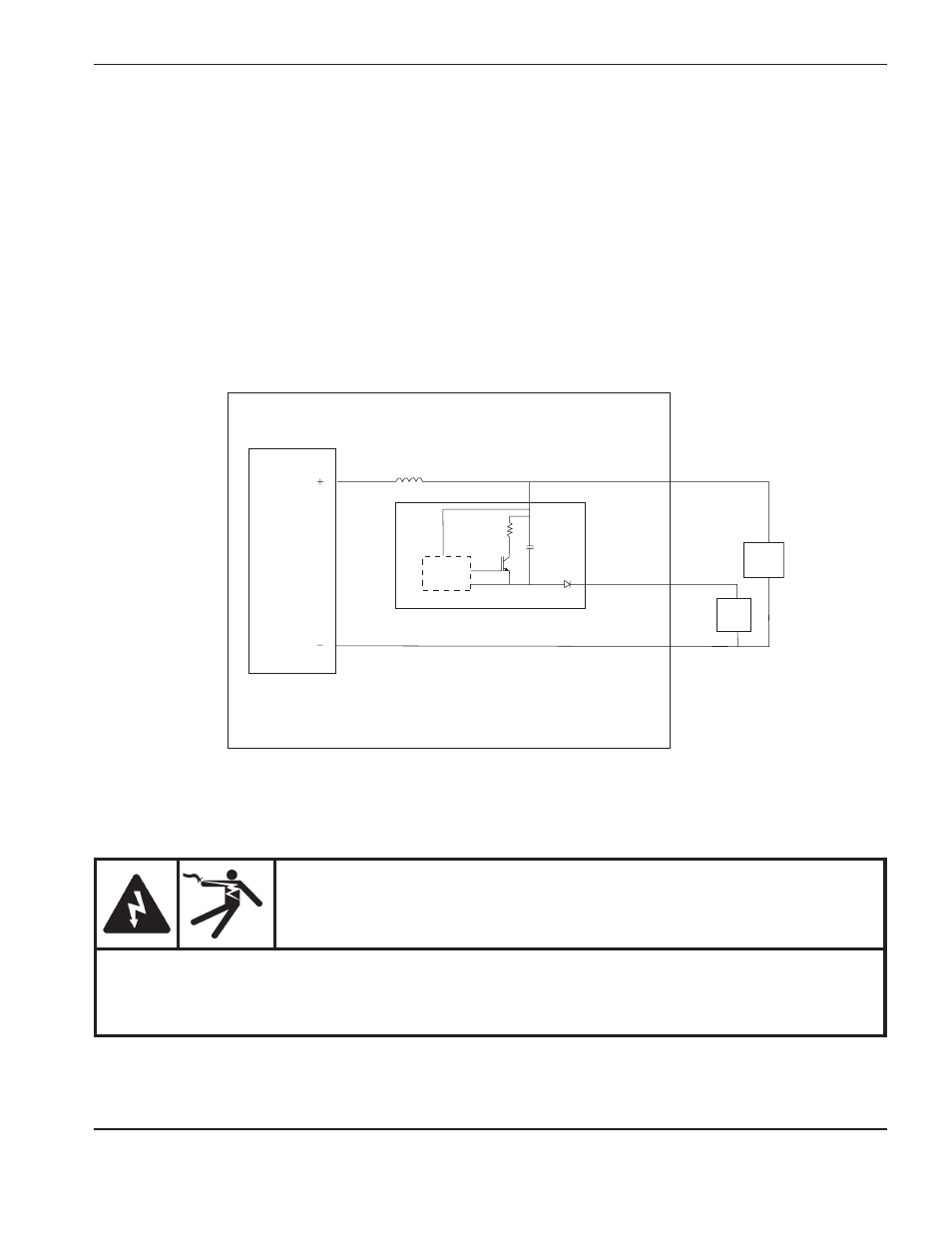

Schaltplan des Startschaltkreises
Fehlerbeseitigung am Startschaltkreis
Startschaltkreis PCB1
Bedienung
Der Startschaltkreis ist ein Hochgeschwindigkeitsschalter, der den Pilotlichtbogenstrom schnell von der
Pilotlichtbogenleitung zum Werkstückkabel überträgt. Der Startschaltkreis erledigt zwei Funktionen:
1.
Er ermöglicht einen schnellen Fluss des anfänglichen Pilotlichtbogenstroms mit geringer Impedanz durch die
Pilotlichtbogenleitung.
2.
Nachdem der anfängliche Pilotlichtbogenstrom aufgebaut wurde, erhöht der Startschaltkreis die Impedanz zur
Pilotlichtbogenleitung, um die Übertragung des Lichtbogens auf das Werkstück zu unterstützen. Siehe Schaltplan unten.
Plasma-Stromquelle
Drossel
Diode
Startschaltkreis
Schneid-
lichtbo-
gen
Pilot-
licht-
bogen
Hochlast-
Widerstand
Steuer-
logik
Alu-Elkos
Chopper
IGBT
GEFAHR
BERÜHRUNGSGEFAHR
Wartungsarbeiten an angeschlossenen Stromquellen, von denen die Abdeckungen entfernt
wurden, müssen mit äußerster Vorsicht erfolgen. Gefährliche Spannungen in der Stromquelle
können schwere und tödliche Verletzungen verursachen.
