InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-9

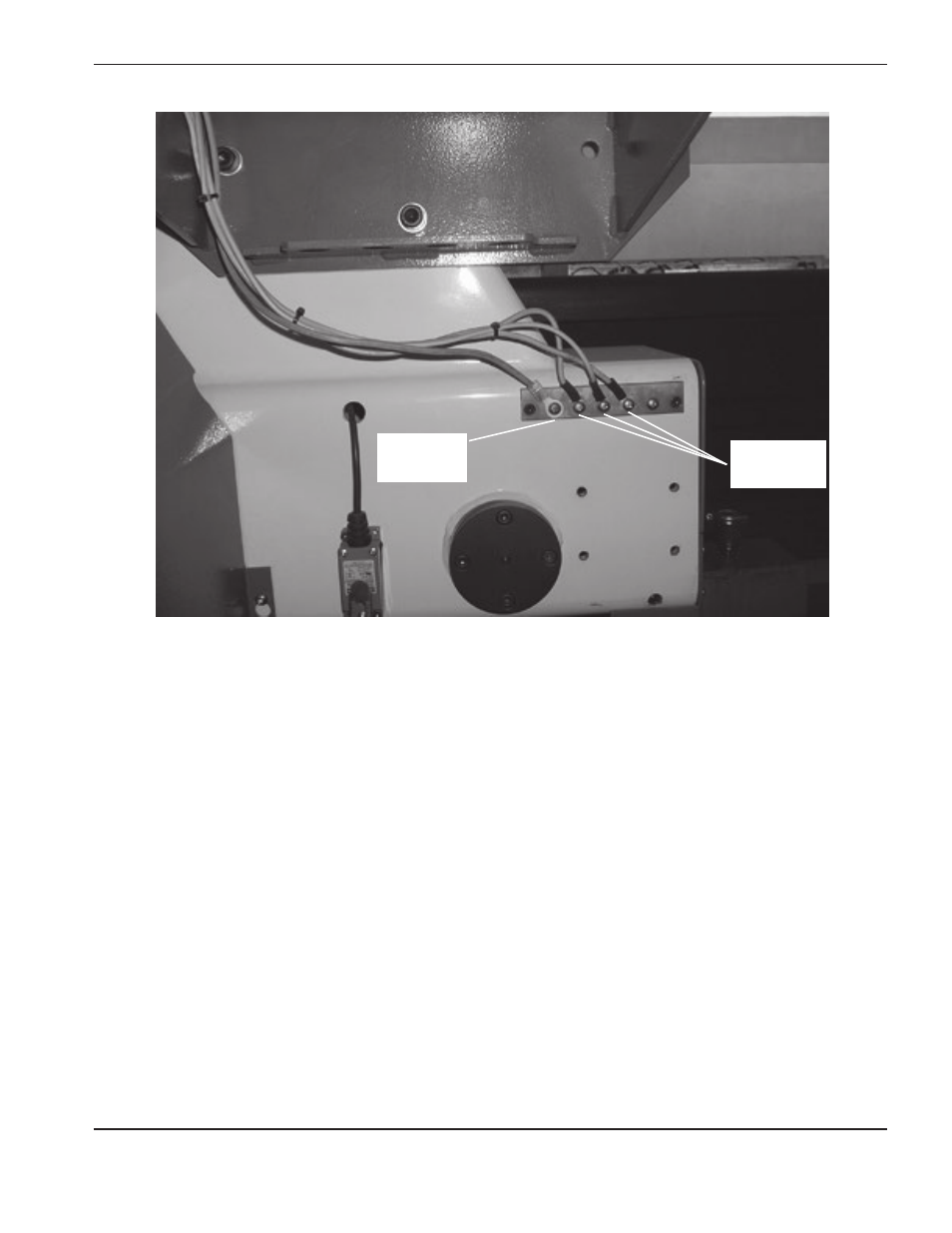

Beispiel für eine ordnungsgemäße Portal-Erdungsschiene. Sie ist am Portal in der Nähe des Motors
angeschraubt. Alle der einzelnen Erdungsleitungen von den am Portal angebrachten Komponenten
führen zur Schiene, außer denjenigen von der RHF-Konsole* und von der Brennerhalterung. Ein
einzelnes schweres Kabel läuft anschließend von der Portal-Erdungsschiene zu der am Tisch
angeschraubten Erdungsschiene.
* Gilt für Anlagen, die eine RHF-Konsole verwenden.
Erdungsleitungen
der Komponenten
Kabel zur
Erdungsschiene
am Schneidtisch
