Seite 73
InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-29

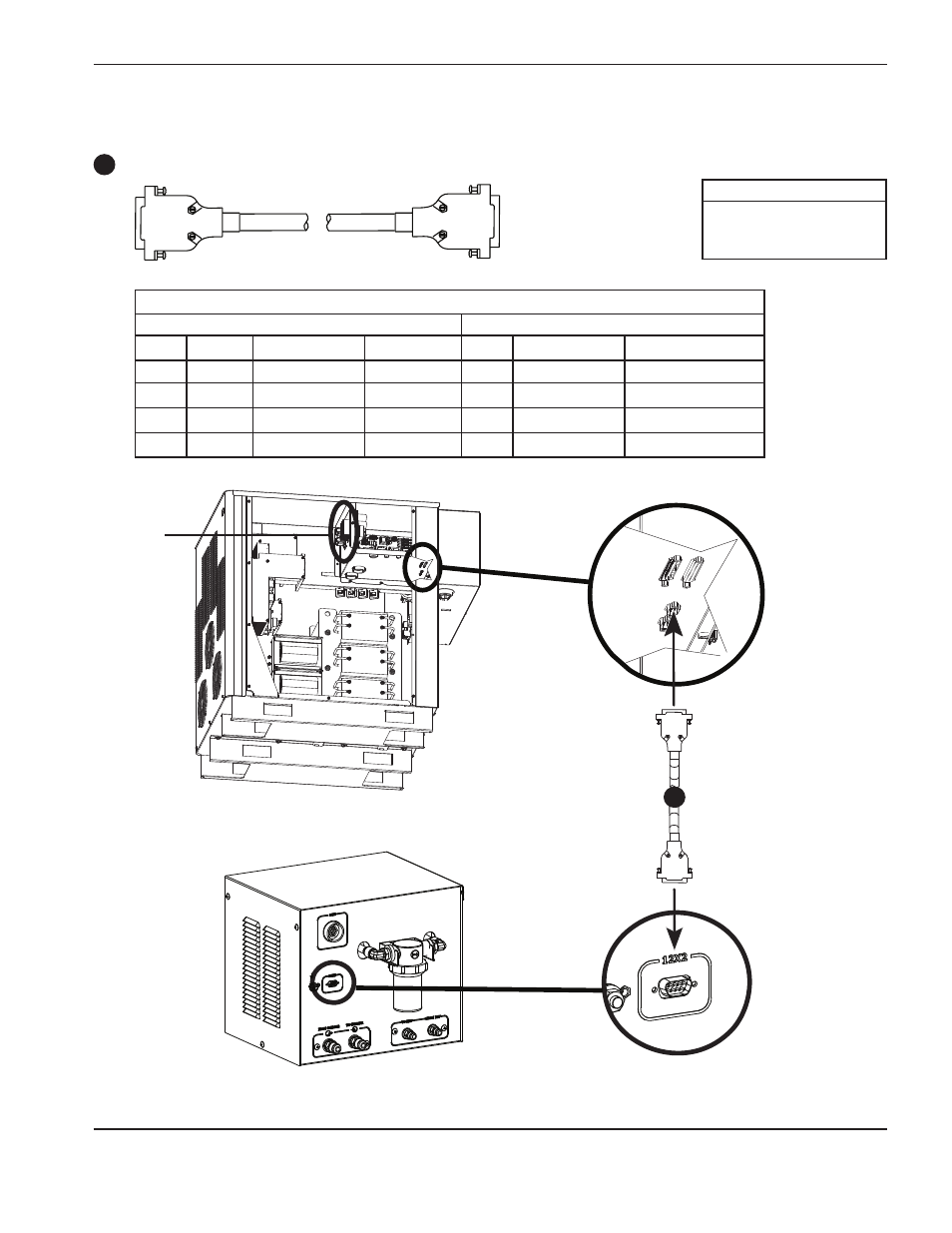

Sekundäre Stromquelle zu Kühlerschnittstellenkonsole
Kühlerschnittstellen-Kommunikationskabel
Teile-Nr.
Länge
123844
1,5 m
123784
3 m
123839
4,5 m
Liste der Kabelsignale – sekundäre Stromquelle zu Kühlerschnittstelle (9-polige DSUB-Steckverbinder)
Stromquellenseite
Kühlerschnittstellenseite
Stift-Nr. Drahtfarbe Eingang/Ausgang Beschreibung
Stift-Nr. Eingang/Ausgang Funktion
2
Schwarz
Eingang/Ausgang CAN L
2
Eingang/Ausgang CAN-Kommunikation
3
Schwarz
Eingang
CAN Masse
3
Ausgang
Stromversorgungsmasse
7
Rot
Eingang/Ausgang CAN H
7
Eingang/Ausgang CAN-Kommunikation
9
Rot
Ausgang
Nicht verwendet
9
Ausgang
Nicht verwendet
Anmerkung: Die Spule an der Karte des Pumpenmotorantriebs kann während des Betriebs ein
Geräusch machen, das wie „Summen“, „Singen“ oder „Klicken“ klingen kann. Dies ist
normal und kann ignoriert werden.
Siehe
Anmerkung
unten.
9
9
Seite mit Buchsen
zu Kühlerschnittstelle
