InstallatIon
3-38
HPR800XD Auto Gas
– 806501 Revision 1

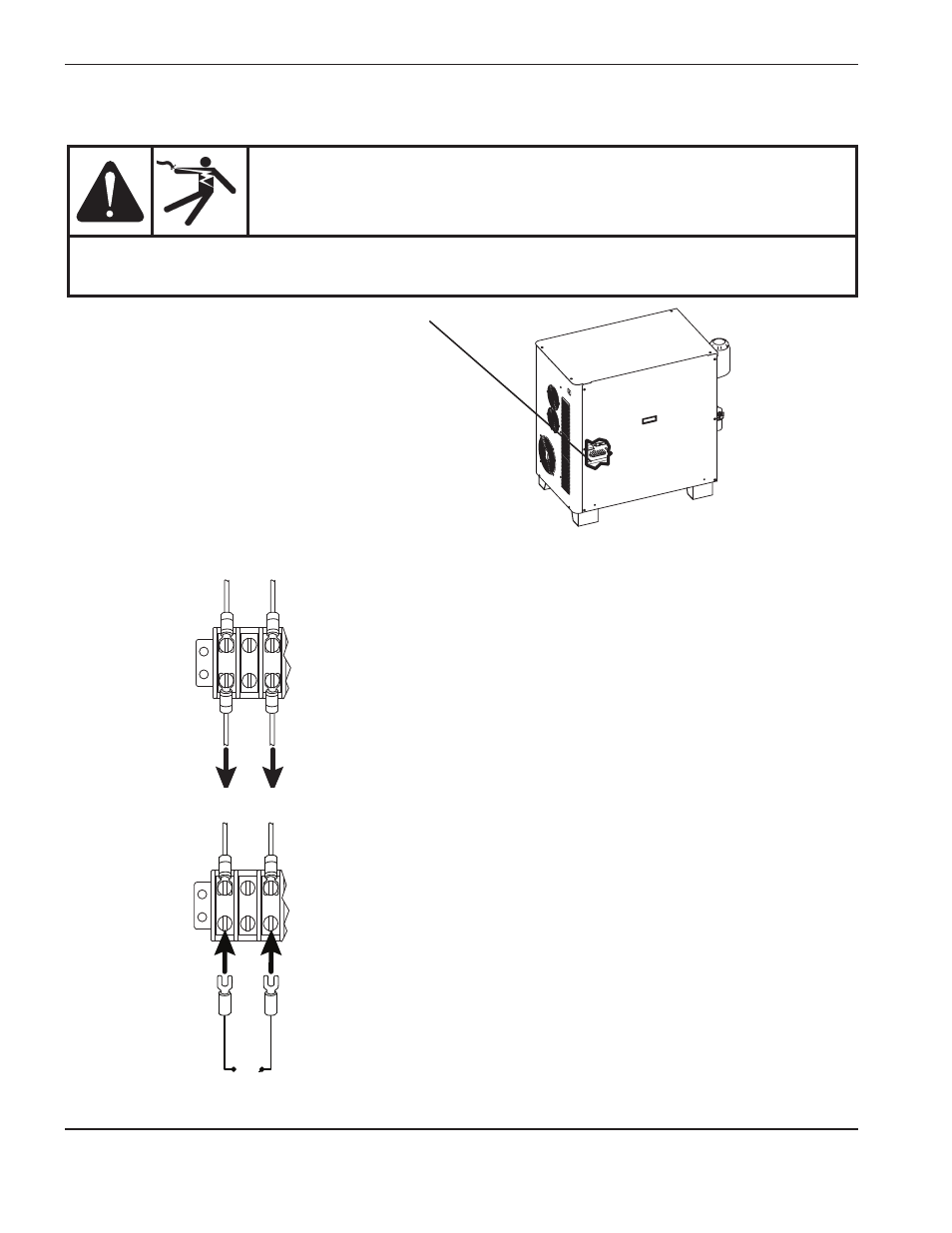

1. Reihenklemme 2 (TB2) in der Stromquelle suchen.
2. Draht 1 und Draht 3 wie gezeigt entfernen. Diese Drähte müssen nicht wieder angeschlossen werden.
3. Schalter wie gezeigt an Anschlussklemmen 1 und 3 anschließen.
Position von TB2
Anmerkung: Die verwendeten Schalter, Relais oder Halbleiterrelais müssen für 24 VAC bei 100 mA dimensioniert
sein. Es muss sich um einen Dauerkontaktschalter handeln, nicht um einen Tastschalter.
Fern-Ein-/Aus-Schalter (Bereitstellung durch den Kunden)
GEFAHR
ELEKTRISCHER SCHLAG KANN TöDLICH SEIN
Vor der Durchführung von Wartungsarbeiten muss die elektrische Stromversorgung getrennt werden.
Informationen zu weiteren Sicherheitsmaßnahmen finden Sie im Kapitel Sicherheit dieser Anleitung.
TB2
2
1
3
1
1
3
3
TB2
2
1
3
1
3
