Wartung
HPR800XD Auto Gas – 806501 Revision 1 5-55
Brennerschlauchpaket-Test
1. Die gesamte Stromversorgung der
Anlage ausschalten (OFF).
2. Startschaltkreis-Baugruppe suchen.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+ –
D1
D2

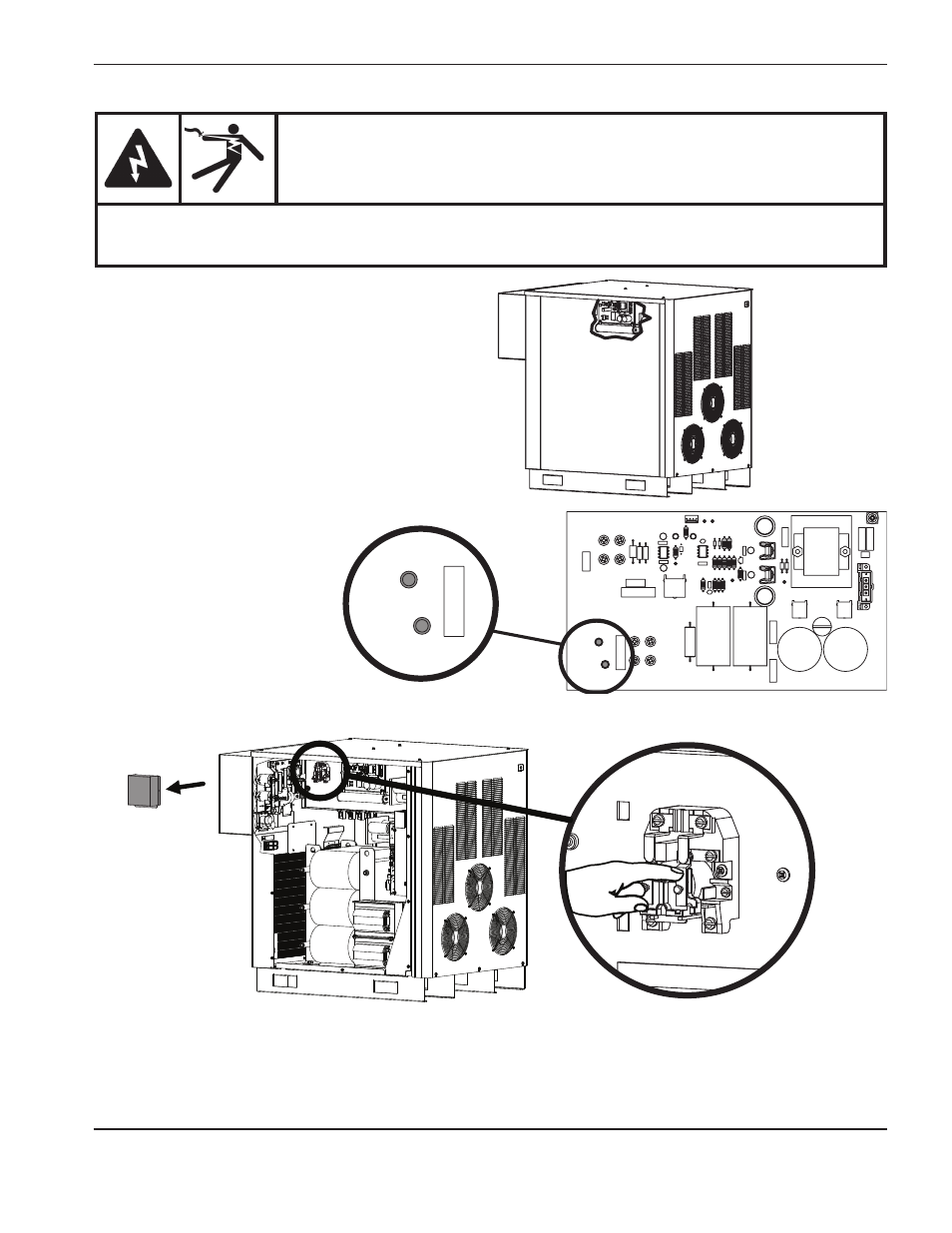

3. Temporäre Drahtbrücke
zwischen H8 (WORK)
und H9 (NOZZLE) auf der
Startschaltkreis-Baukarte
PCB1 anbringen.
4. Pilotlichtbogenrelais (CR1) suchen und Abdeckhaube entfernen. Den Kontakt von einer zweiten Person schließen lassen.
5. Den Ohmwert zwischen Düse und Platte messen. Der Messwert muss weniger als 3 Ω betragen. Eine Messung von
mehr als 3 Ω zeigt an, dass die Verbindung zwischen Brenner und Zündkonsole oder zwischen Zündkonsole und
Stromquelle fehlerhaft ist.
6. Nachprüfen, ob das Pilotlichtbogenkabel des Brennerschlauchpakets beschädigt ist. Bei einer Beschädigung das
Schlauchpaket ersetzen. Andernfalls den Brennerkopf ersetzen.
WARNUNG
BERÜHRUNGSGEFAHR
Wartungsarbeiten an angeschlossenen Stromquellen, von denen die Abdeckungen entfernt
wurden, müssen mit äußerster Vorsicht erfolgen. Gefährliche Spannungen in der Stromquelle
können schwere und tödliche Verletzungen verursachen.
