InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-19

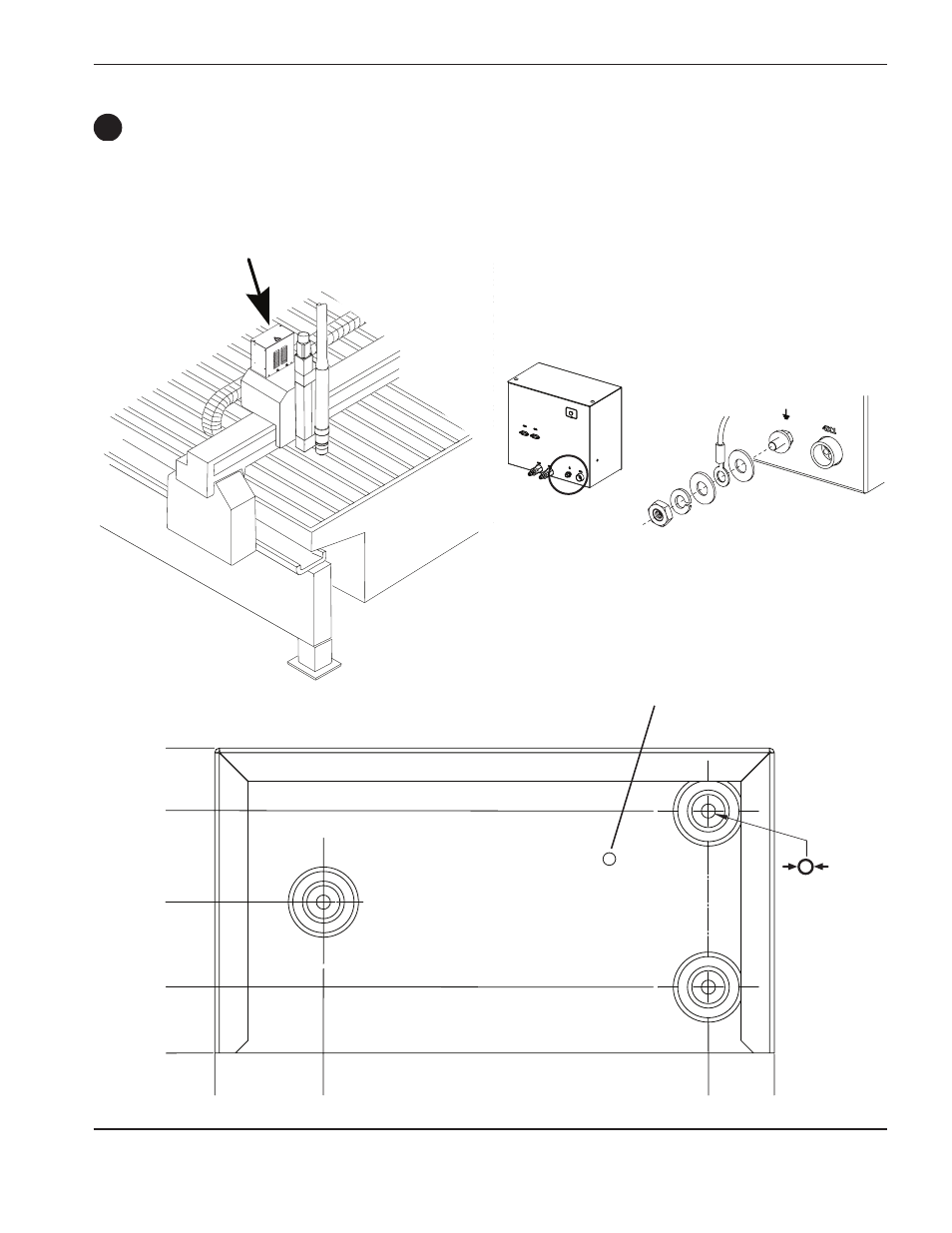

Installation der Dosierkonsole
• Die Dosierkonsole muss in der Nähe der Brenner-Höhenverstellungsstation montiert werden. Die maximale
Länge der Gasschläuche zwischen Dosierkonsole und Brenner beträgt 1,8 m.
Erdung der Dosierkonsole
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm
0
248,9 mm
Lüftungsöffnung:
Nicht blockieren.
F
7 mm
(3 Stellen)
