InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-37

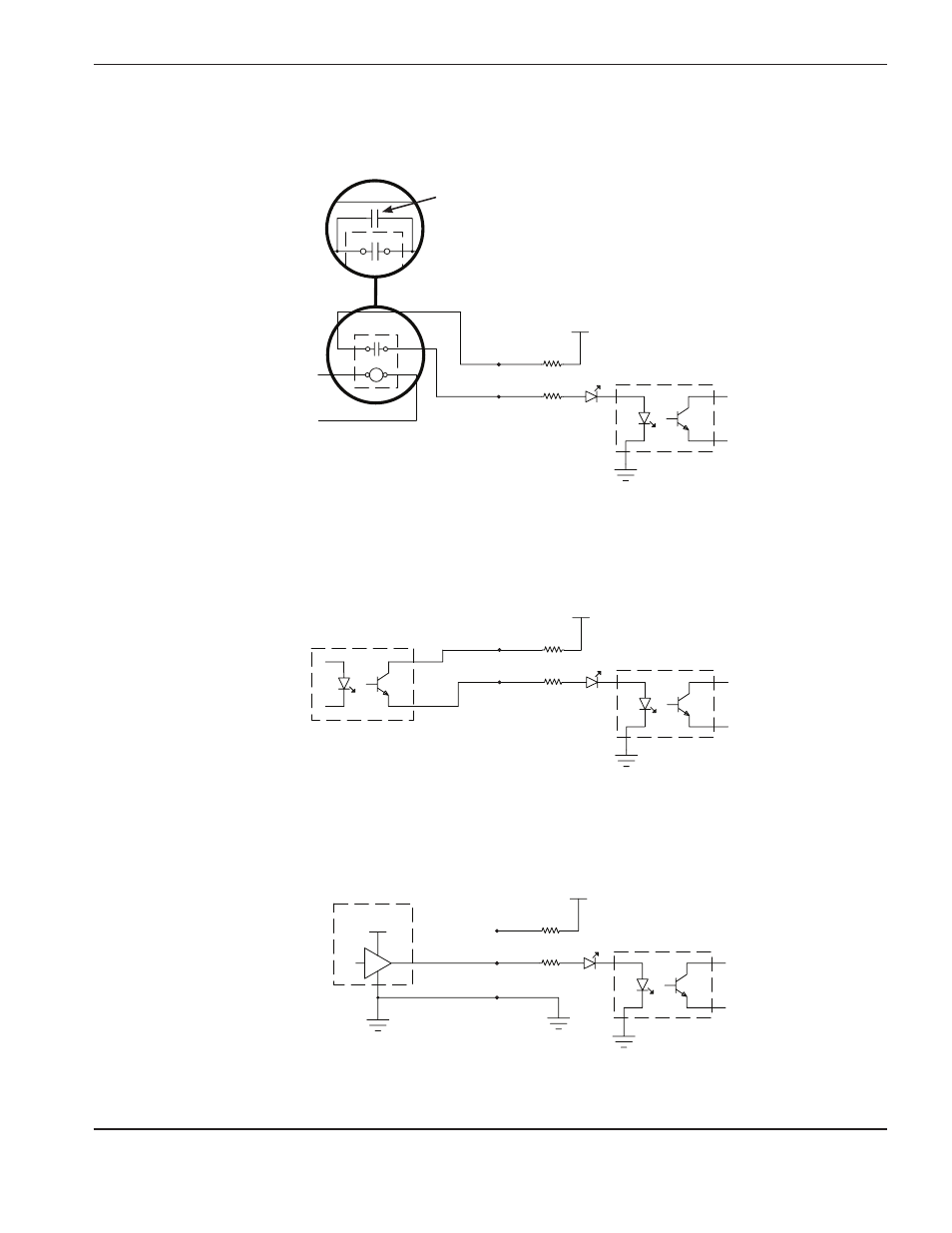

Beispiele für Eingangsschaltkreise
Ausgang von
CNC/SPS
Externes Relais
(AC oder DC)
1. Relais-Schnittstelle
+24 VDC (siehe Anmerkung 4 auf Seite 3-35)
HPR
Stromversorgungsmasse
2. Optokoppler-Schnittstelle
CNC/SPS
+24 VDC
HPR
Stromversorgungsmasse
Optokoppler mit
Transistorausgang
12–24 VDC
CNC/SPS
+24 VDC
HPR
Stromversor-
gungsmasse
Stromversor-
gungsmasse
H-aktive
Steuerung
3. Schnittstelle mit Verstärkerausgang
Anmerkung: Die Standzeit des externen Relais kann verlängert
werden, indem ein Metall-Polyester-Kondensator
(0,022 µF, 100 V oder höher) parallel zu den
Relaiskontakten hinzugefügt wird.
