InstallatIon
3-18
HPR800XD Auto Gas
– 806501 Revision 1

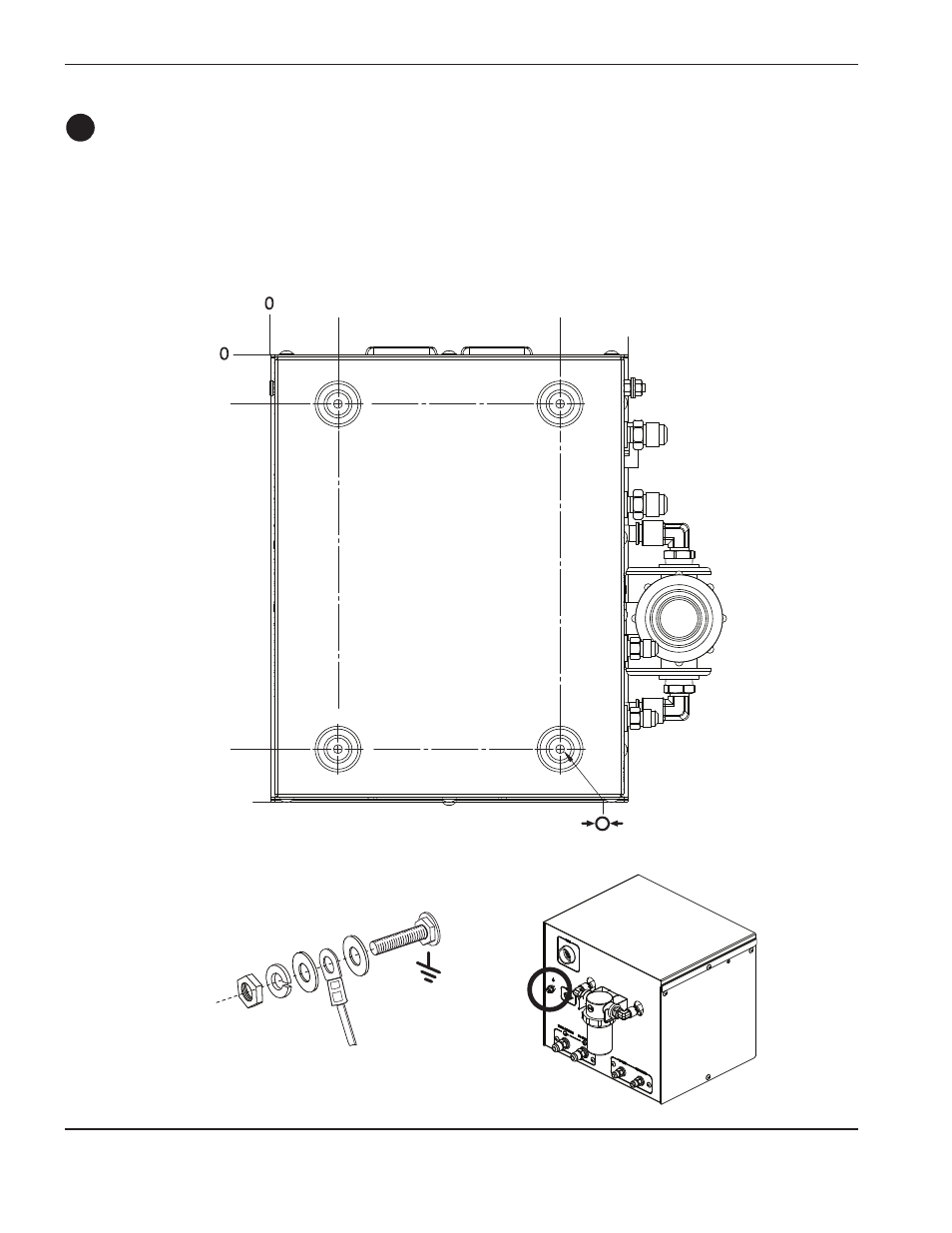

Installation der Kühlerschnittstellenkonsole
• Montieren Sie die Kühlerschnittstellenkonsole in horizontaler Lage.
• Für Wartungszwecke ist genügend Platz zum Abnehmen der Konsolenabdeckung einzuplanen.
• Wenn die Kühlerschnittstellenkonsole auf der Stromquelle platziert wird, bohren Sie keine Löcher in den Deckel
der Stromquelle, um die Konsole anzuschrauben.
E
Erdung der Zündkonsole
7 mm
(4 Stellen)
38 mm
50,8 mm
314,5 mm
228,6 mm
279,4 mm
355,6 mm
