InstallatIon

HPR800XD Auto Gas

– 806501 Revision 1

3-23

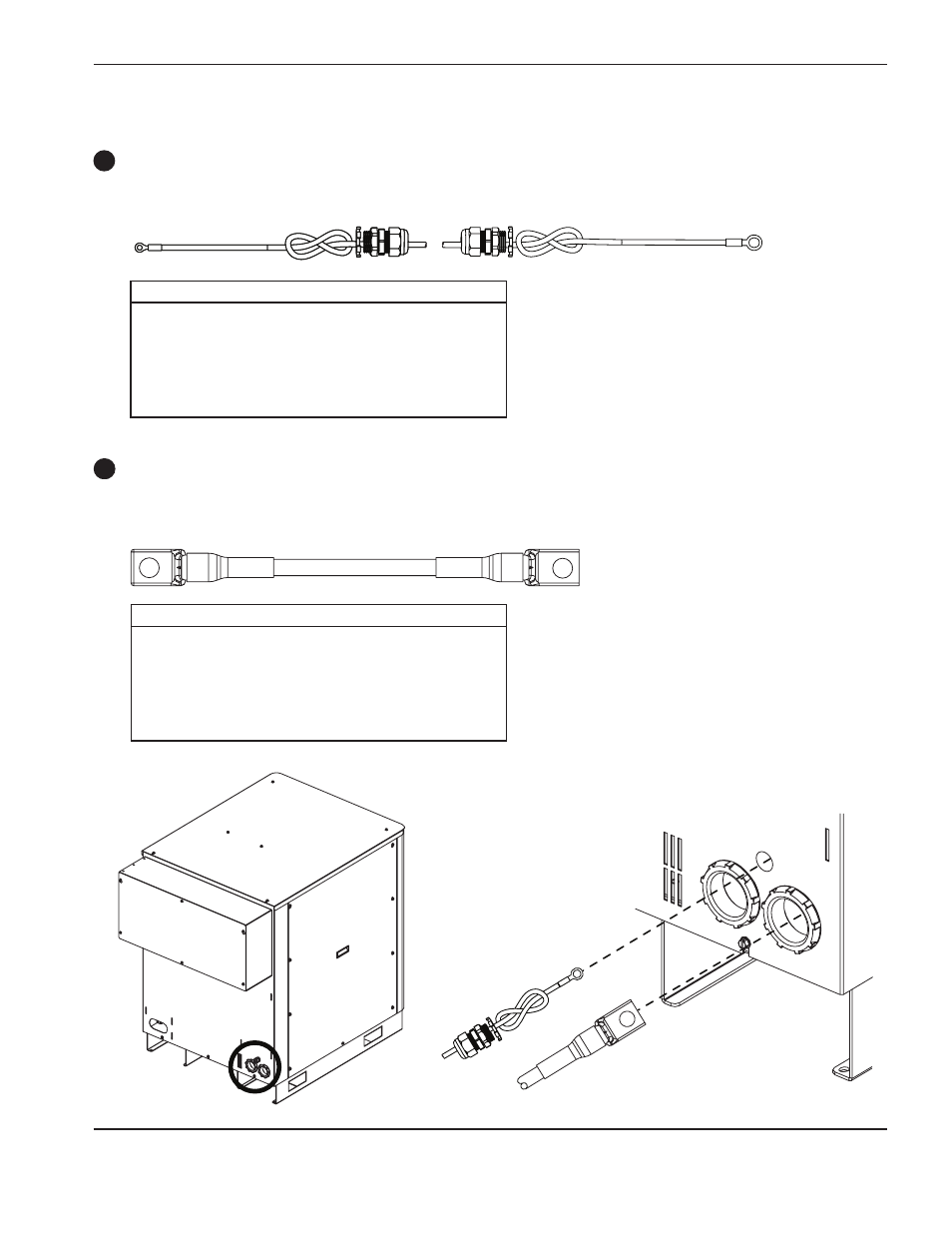

Leitungen zwischen Stromquelle und Zündkonsole

Pilotlichtbogenleitung

Minusleitungen

Pilotlichtbogenleitung

Minusleitung

Zündkonsole

E/A-Baukarte

Teile-Nr.

Länge

Teile-Nr.

Länge

123418

3 m

123996

25 m

023382

4,5 m

123997

35 m

023078

7,5 m

023081

45 m

123994

10 m

023188

60 m

023079

15 m

023815

75 m

123995

20 m

Primäre Stromquelle

*Anmerkung: Zwischen jeder Stromquelle und der Zündkonsole gibt es eine Minusleitung.

*Anmerkung: Die Pilotlichtbogenleitung ist nur zwischen primärer Stromquelle und Zündkonsole befestigt.

Teile-Nr.

Länge

Teile-Nr.

Länge

123820

3 m

123735

25 m

123821

4,5 m

123668

35 m

123666

7,5 m

123669

45 m

123822

10 m

123824

60 m

123667

15 m

123825

75 m

123823

20 m
