Wartung
HPR800XD Auto Gas – 806501 Revision 1 5-47

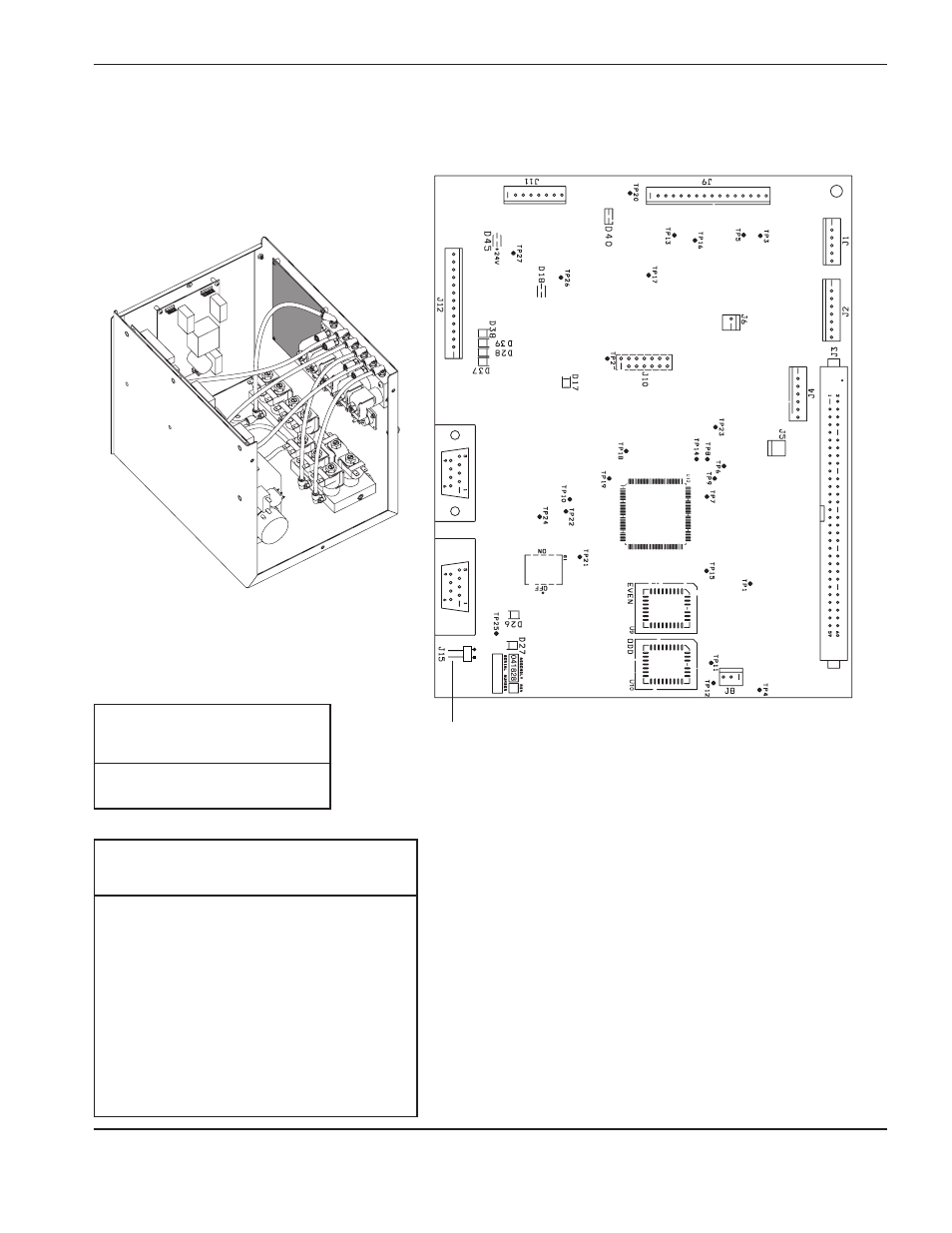

Wählkonsolen-Steuerbaukarte PCB2
Anmerkung: CAN-Abschlusswiderstand. Die
Brücke muss entfernt werden.
Firmware-Liste für die
Steuerbaukarte PCB2
Teil Teile-Nummer
U9 081110 GERADE
U10 081110 UNGERADE
LED-Liste für die Gaskonsolen-
Steuerbaukarte
LED Signalname Farbe
D17 + 3,3 VDC Grün
D18 + 5 VDC Grün
D26 CAN – RX Grün
D27 CAN – TX Grün
D28 Nicht verwendet Rot
D37 Nicht verwendet Rot
D38 Nicht verwendet Rot
D39 Nicht verwendet Rot
D40 + 15 VDC Grün
D45 + 24 VDC Grün
