Wartung
5-42 HPR800XD Auto Gas – 806501 Revision 1

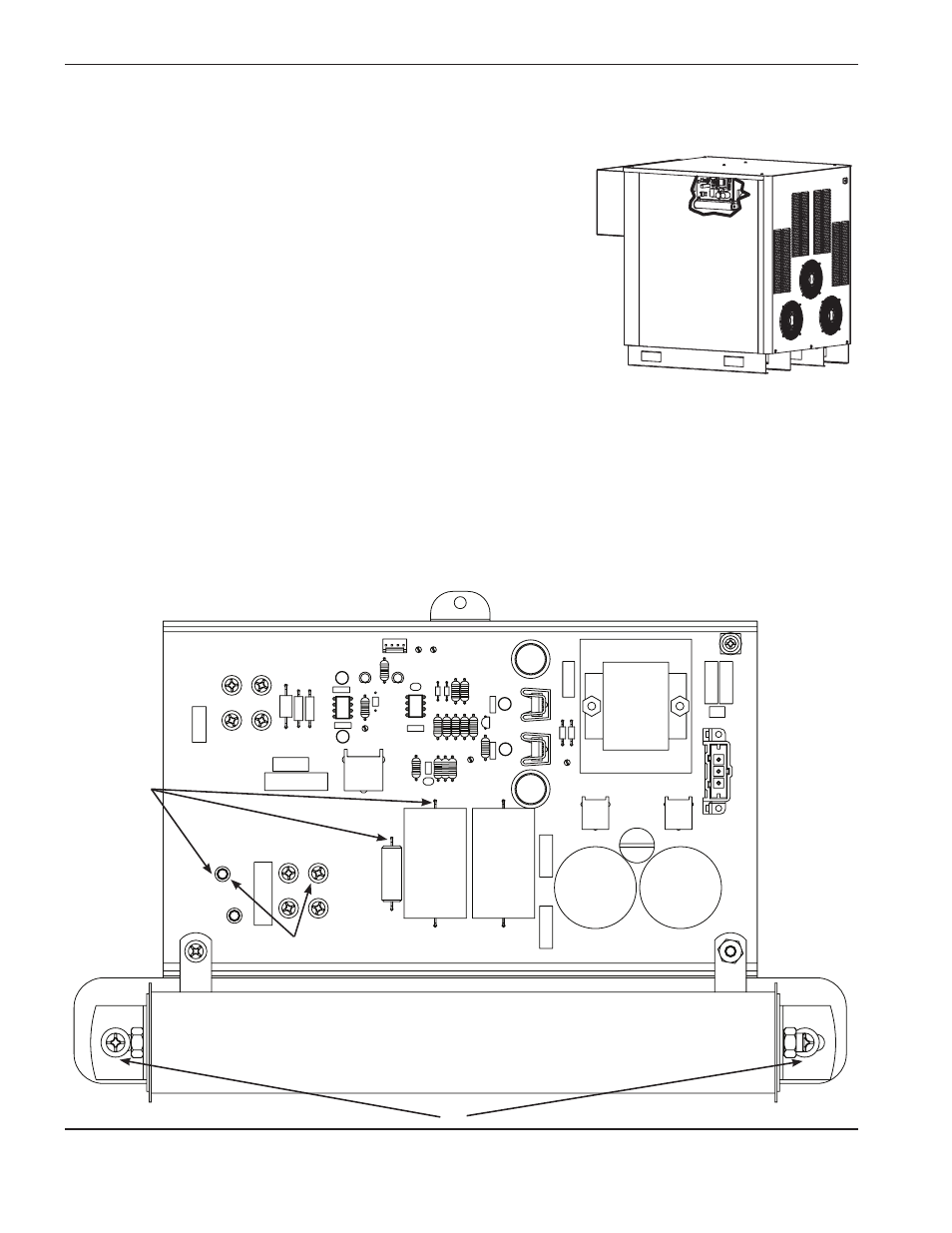

D2 muss immer leuchten.
D1 leuchtet, sobald der Brenner zündet, und erlischt, sobald der Lichtbogen
auf das Werkstück übertragen wird. Erfolgt die Lichtbogenübertragung sofort,
leuchtet die LED nicht auf.
Wenn am Brenner kein Lichtbogen vorhanden ist oder der Lichtbogen nicht
übertragen wird:
1.
Die gesamte Stromversorgung der Anlage ausschalten (OFF).
2. Drähte von den Kontaktbolzen H8 (WORK) und H9 (NOZZLE) entfernen.
3. Prüfen, ob der Widerstand zwischen H8 und D50 (–) etwa 5,5 kΩ beträgt.
Wenn der Widerstandswert nicht stimmt, ersetzen Sie den Drucksensor.
Anmerkung: Der Widerstandswert kann wegen der Kapazität
im Schaltkreis langsam auf den korrekten Wert ansteigen.
4. Prüfen, ob der Widerstand zwischen Snubber und H8 etwa 15 kΩ beträgt.
• Das Werkstückkabel sollte keine Einschnitte oder Brüche aufweisen. Prüfen, ob der Widerstand höchstens
1 Ω beträgt. Der Werkstückkabelanschluss zum Schneidtisch muss sauber sein und einen guten Kontakt mit
dem Tisch aufweisen.
• Prüfen, ob LED D2 leuchtet. Leuchtet sie nicht, muss die Baukarte u. U. ersetzt werden, oder die Baukarte
erhält keinen Strom.
• Brenner in die Luft zünden und prüfen, ob D1 leuchtet. Leuchtet sie nicht, wird aber ein Pilotlichtbogen
aufgebaut, muss die Baukarte u. U. ersetzt werden.
• Prüfen, ob der Widerstand von R1 etwa (≈) 1 Ω beträgt.
H8
WORK
H9
NOZZLE
+ –
D1
D2
1 Ω
5,5 kΩ
15 kΩ
R1
oder
