Seite 52
InstallatIon
3-8
HPR800XD Auto Gas
– 806501 Revision 1
12. Wenn die Portal-Schneidmaschine auf Schienen läuft, die nicht am Tisch angeschweißt sind, müssen die Schienen
an jedem Ende beider Schienen mit einer Erdungsleitung am Tisch angeschlossen sein. Diese müssen nicht zum
gemeinsamen Punkt (Sternpunkt) laufen, sondern könnten den kürzesten Weg zum Tisch nehmen.
13. Wenn der Originalgeräte-Hersteller einen Spannungsteiler installiert, um die Lichtbogen-Spannung für die
Verwendung im Steuersystem zu verarbeiten, sollte die Spannungsteiler-Baukarte so nah wie möglich an dem
Punkt angebracht werden, an dem die Lichtbogen-Spannung erfasst wird. Eine akzeptable Position ist innerhalb der
Plasma-Stromquelle. Wenn die Hypertherm-Spannungsteiler-Baukarte verwendet wird, wird das Ausgangssignal
von allen anderen Stromkreisen isoliert. Das verarbeitete Signal sollte durch ein verdrilltes, abgeschirmtes
Kabel laufen (Typ Belden 1800F oder ähnliches). Das verwendete Kabel muss eine Metallabschirmung, keine
Folienabschirmung haben. Die Abschirmung muss an das Chassis der Stromquelle angeschlossen werden, und
darf am anderen Ende nicht angeschlossen werden.
14. Alle anderen Signale (analoge, digitale, serielle, Codierer) sollten in einem abgeschirmten Kabel mit verdrillten
Kabelpaaren geführt werden. Die Anschlüsse an diesen Kabeln sollten ein Metallgehäuse haben und die
Abschirmung, nicht die Entstörleitung, sollte an das Metallgehäuse der Anschlüsse an beiden Enden des Kabels
angeschlossen werden. Die Abschirmung oder Entstörleitung niemals durch den Anschluss einer der Stifte führen.

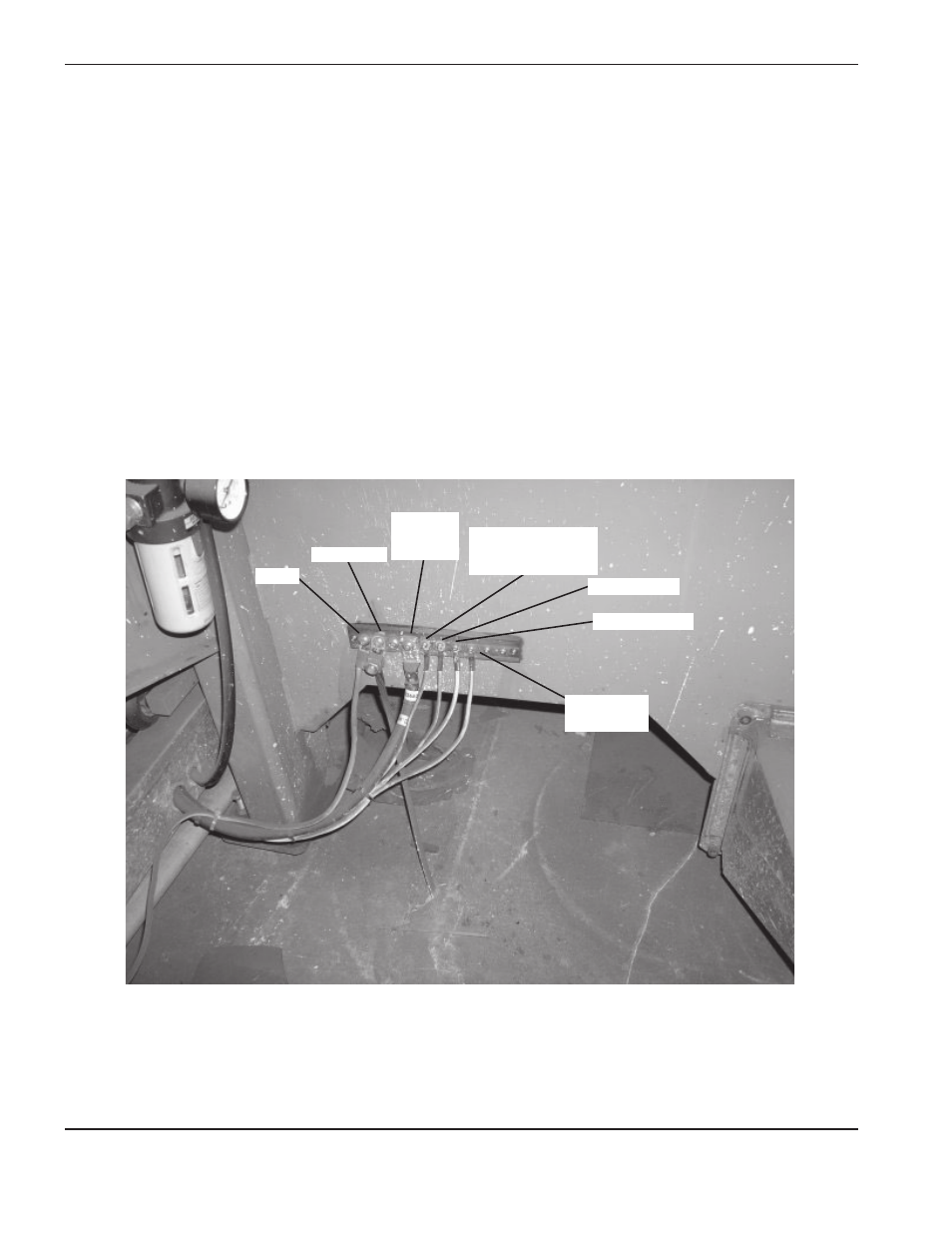

Beispiel für eine ordnungsgemäße Schneidtisch-Erdungsschiene. Die Abbildung oben zeigt den
Anschluss von der Portal-Erdungsschiene, den Anschluss vom Erdungsstab, das positive Netzkabel,
die RHF-Konsole*, das CNC-Gehäuse, die Brennerhalterung und das Chassis der Stromquelle.
* Gilt für Anlagen, die eine RHF-Konsole verwenden.
Portal
Erdungsstab
Strom-
quellen-
leitung (+)
Entfernte
Hochfrequenzkonsole
(RHF)
CNC-Gehäuse
Brennerhalterung
Chassis der
Stromquelle
