InstallatIon
3-10
HPR800XD Auto Gas
– 806501 Revision 1
**
**
**
Wechselstromerdung/Betriebserdung
Erdungsstab
Chassis- und RFI-Erdung
Die Höhenverstellung und die RHF-Konsole erfordern je einen separaten Pfad zur Erdungsschiene auf dem Schneidtisch.
Schneidtisch
Plasma-
Stromquelle
Positiver
Gleichstrom
Command
THC
Stromschiene
Stromschiene
Command
THC
RHF- Konsole
Dosierkonsole
Gas-/Auswahl-
Konsole
CNC- Konsole

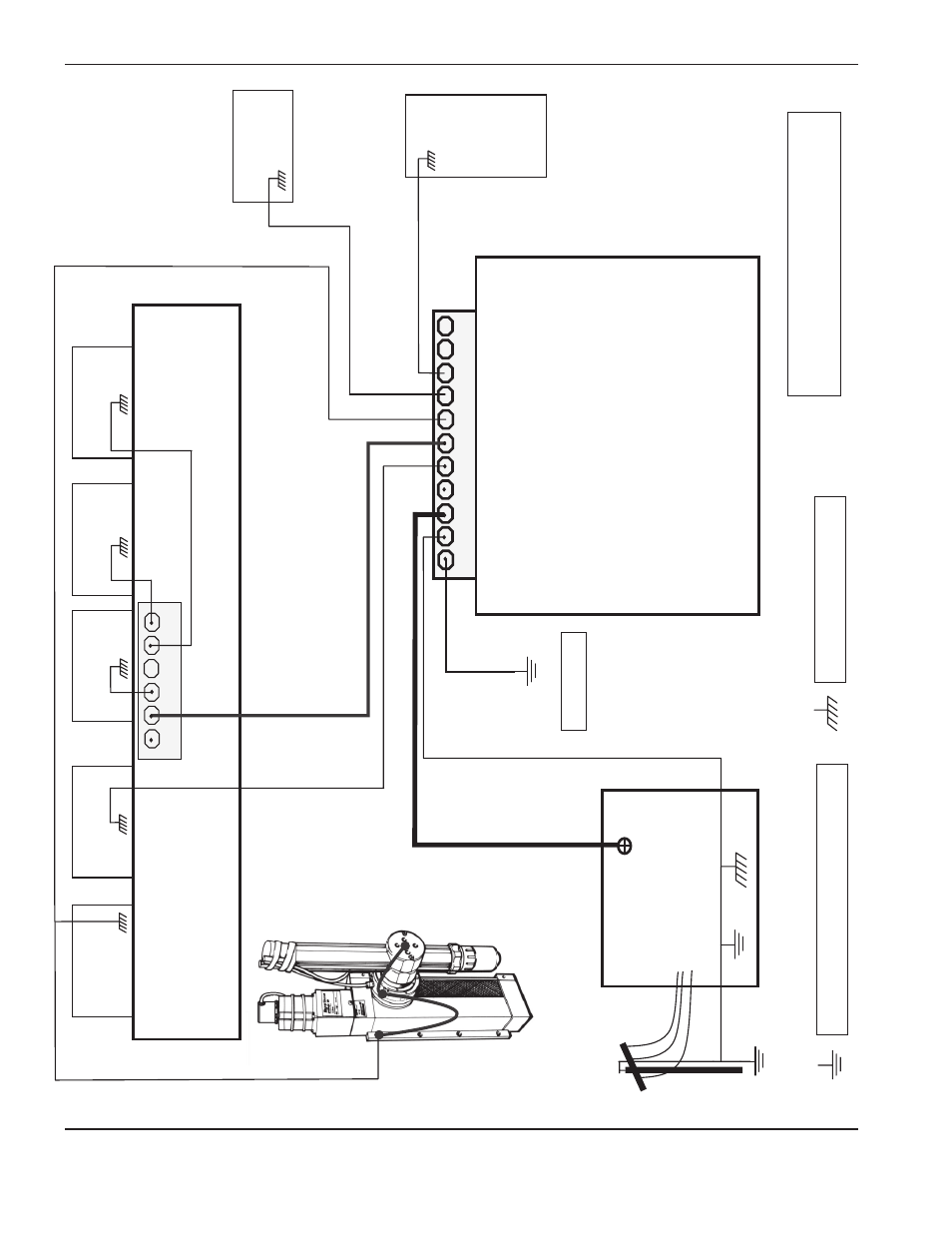

Erdungsdiagramm
Portal
Kühler
Kühlersc
hnitt
-
stellenkonsole
Plasma-
Stromquellen (2)
(einige Systeme enthalten nicht alle abgebildeten Komponenten)
