Bedienung
HPR800XD Auto Gas –
806501 Revision 1
4-23
Ursache
Der Brenner ist zu niedrig.
Der Brenner ist zu hoch.
Rechtwinkliger Schnitt
\
Lösung
Die Lichtbogenspannung erhöhen, um den
Brenner anzuheben.
Die Lichtbogenspannung reduzieren,
um den Brenner abzusenken.

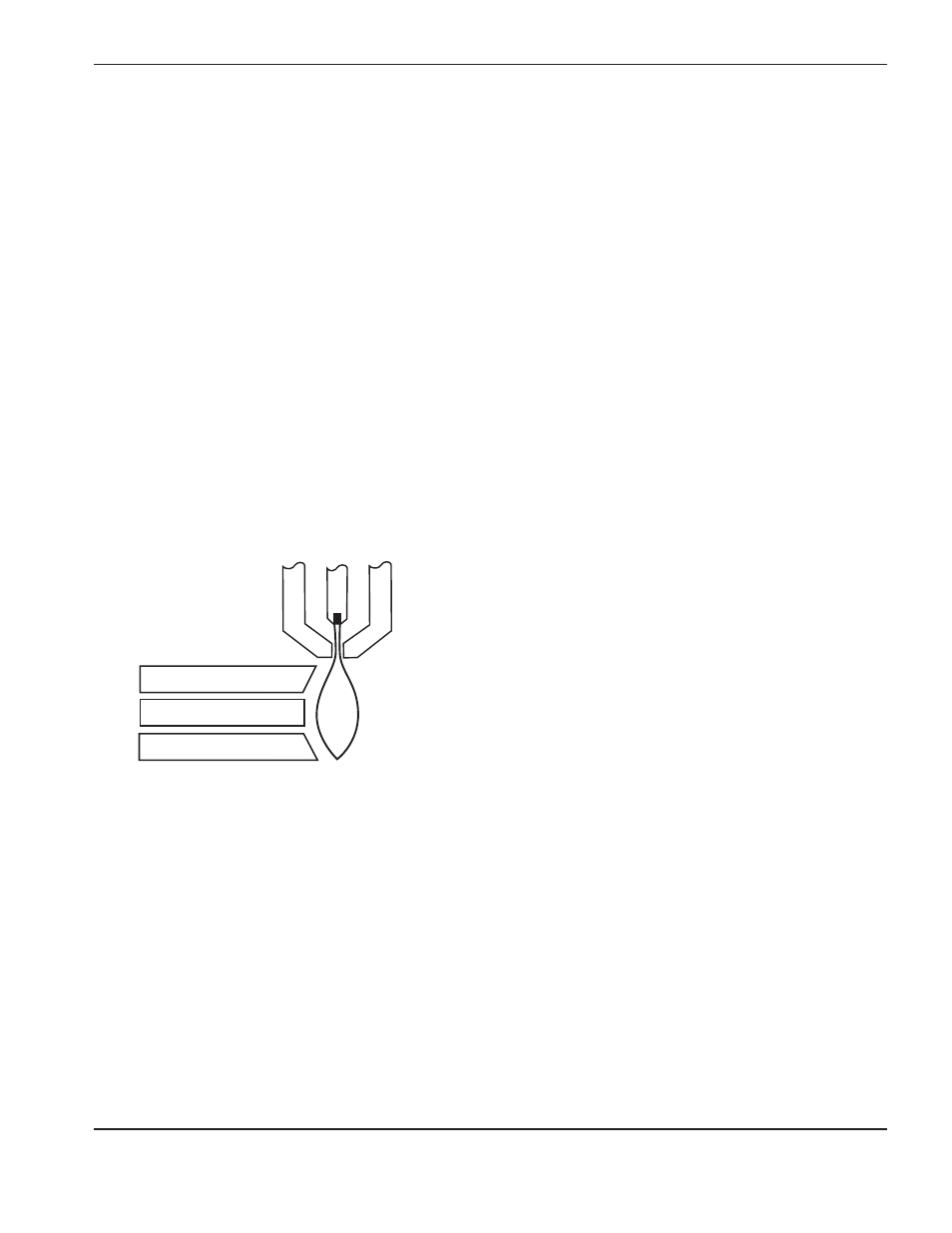

Positiver Schnittwinkel
Negativer Schnittwinkel
Problem
Weitere Faktoren für die Schnittqualität
Schnittwinkel
Ein Schneidteil wird als akzeptabel betrachtet, wenn auf allen vier Seiten der Schnittwinkel durchschnittlich weniger als
4° beträgt.
Anmerkung:
Der rechtwinkligste Schnitt bezogen auf die Vorwärtsbewegung des Brenners befindet sich
auf der rechten Seite.
Anmerkung:
Um zu ermitteln, ob ein Schnittwinkelproblem durch das Plasmasystem oder das
Antriebssystem verursacht wird, führen Sie einen Testschnitt durch und messen Sie auf
jeder Seite den Winkel. Anschließend den Brenner in seiner Halterung um 90° drehen
und den Vorgang wiederholen. Wenn die Winkel in beiden Tests gleich sind, liegt das
Problem beim Antriebssystem.
Wenn ein Schnittwinkelproblem weiterhin besteht, nachdem „mechanische Ursachen“ beseitigt wurden (siehe
vorhergehende Seite unter Tipps für Schneidtisch und Brenner), d
en Abstand
zwischen Brenner und Werkstück
überprüfen, besonders, wenn alle Schnittwinkel positiv oder alle negativ sind.
• Ein positiver Schnittwinkel entsteht, wenn mehr Material von der Schnittober- als von der Schnittunterseite
entfernt wird.
• Ein negativer Schnittwinkel entsteht, wenn mehr Material von der Schnittunterseite entfernt wird.
