InstallatIon
3-50
HPR800XD Auto Gas
– 806501 Revision 1
Netz anschließen

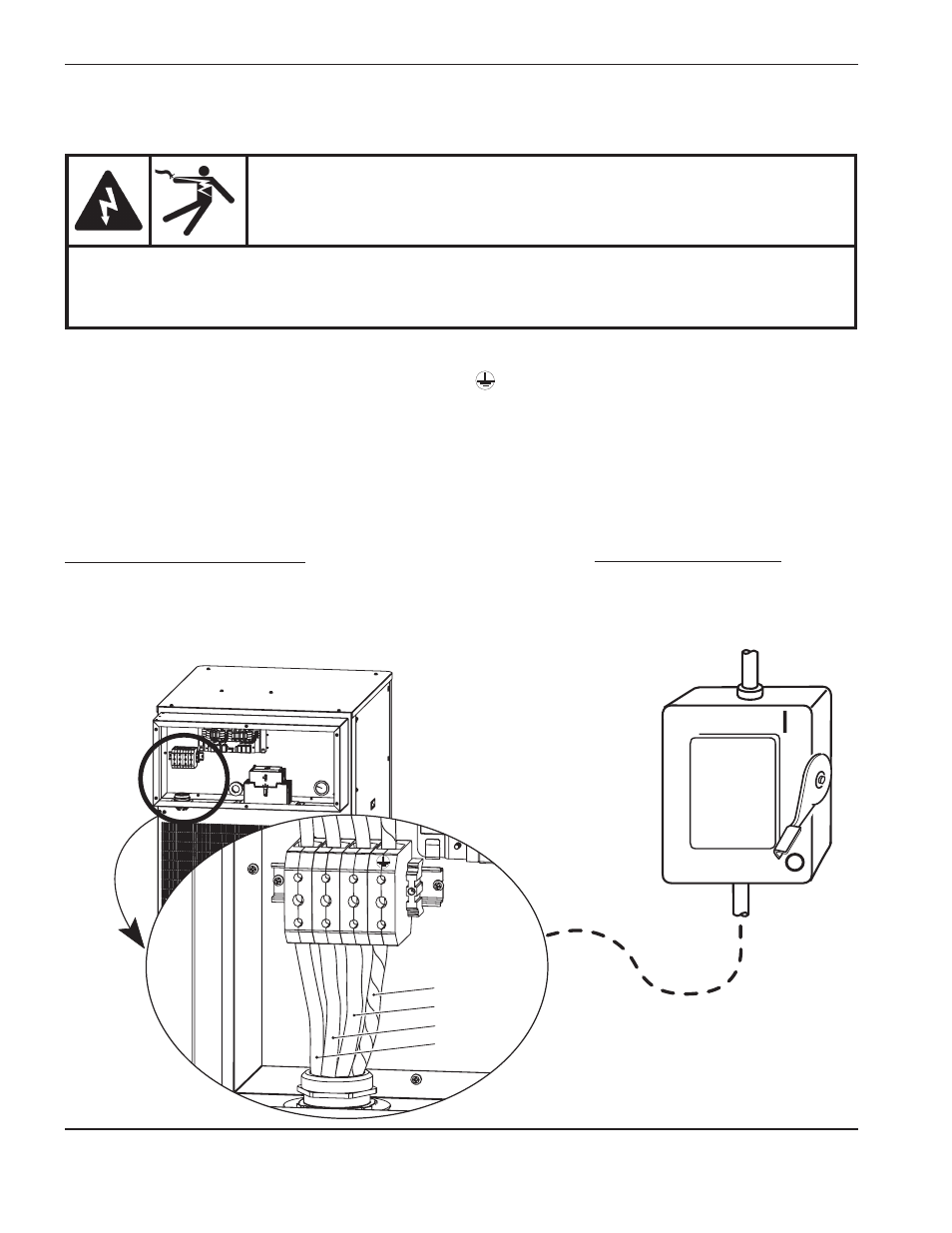

1. Netzkabel durch die Zugentlastung an der Rückseite der Stromquelle führen.
2. Schutzleiter-Kabel (PE) an die Schutzleiterklemme (GND) (
) von TB1 anschließen, wie unten dargestellt.
3. Stromzuführungsleitungen an die Klemmen von TB1 anschließen (siehe Abbildung).
4. Der Hauptschalter muss sich in der Stellung AUS (OFF) befinden und für die Dauer der Installation der Anlage auch
in der Stellung AUS (OFF) bleiben.
5. Schließen Sie die Leitungen des Netzkabels zum Hauptschalter unter Beachtung der nationalen und örtlichen
Elektrizitätsvorschriften an.
Nordamerikanische Drahtfarben
U = Schwarz
V = Weiß
W = Rot
(PE) Schutzleiter = Grün/Gelb
Europäische Drahtfarben
U = Schwarz
V = Blau
W = Braun
(PE) Schutzleiter = Grün/Gelb
Haupt-
schalter
Netzkabel
TB1
W
V
Masse
U
U
V
W
GEFAHR
ELEKTRISCHER SCHLAG KANN TöDLICH SEIN
D
er Hauptschalter muss sich in der Stellung AUS (OFF) befinden, bevor die
Stromversorgungskabel angeschlossen werden. In den USA muss eine Sperr-/Energieabschaltung
(„Lock-out/Tag-out“) verwendet werden, bis die Installation beendet ist. In anderen Ländern
müssen die jeweiligen nationalen und örtlichen Sicherheitsmaßnahmen befolgt werden.
