100 Phoenix Software V9.76.0 Betriebsanleitung 806401
5 – Schneiden von Teilen

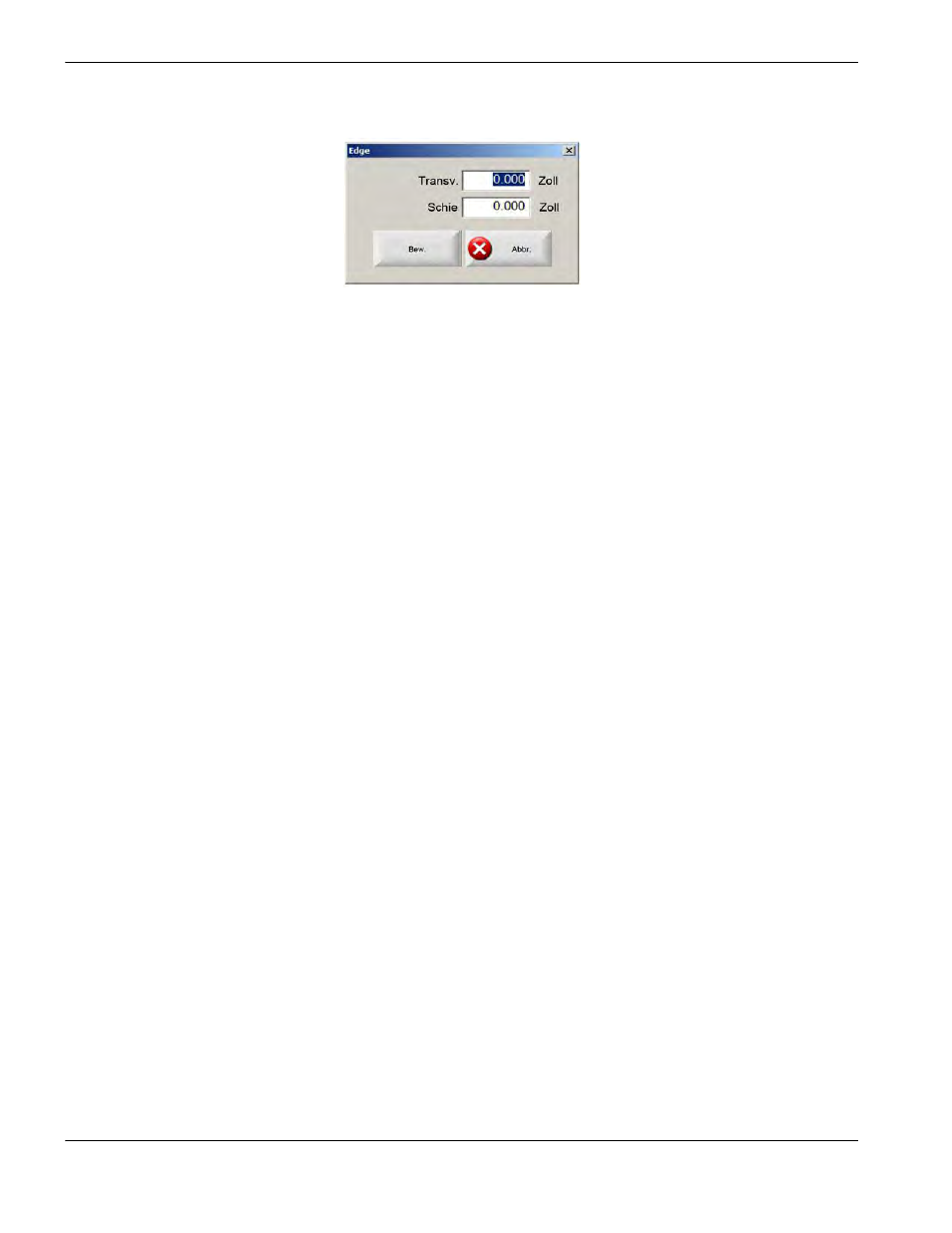

Nachdem das Schneidgerät die Schnittlogiksequenz ausgeführt hat, verläuft es in einer geraden Linie in der
eingegebenen Entfernung.
Falls Sie falsche Werte eingegeben haben, können Sie jederzeit die Taste „Abbr.“ drücken.
Drücken Sie nach dem Beginn des Vorschubs die Taste „Stop“ an der Vorderseite, um die Maschine
langsam zum Anhalten zu bringen, bevor der programmierte Vorschub abgeschlossen ist.
Der Längsschneidmodus ist nützlich zum Anfertigen eines Schnitts entlang einer festgelegten linearen Bahn.
Bei Erreichen der neuen Position oder bei Drücken der Taste „Stop“ werden Vorschub und Schneiden
gestoppt.
Wenn Ihnen die genaue Entfernung nicht bekannt ist, geben Sie eine längere Entfernung als benötigt in
Rechtsrichtung ein. Drücken Sie anschließend die Taste „Stop“, um den Schnitt abzuschließen.
Man. Option. Durch Berühren der Schaltfläche „Man. Option.“ erhalten Sie Zugriff auf den Bildschirm „Manuelle Optionen“.
Achs. in Endl. Durch Berühren der Schaltfläche „Achs. in Endl.“ erhalten Sie Zugriff auf den Bildschirm „Achsen in Endlage“.
Platte ans./Teil ans. Mit „Platte ans.“ können Sie ein Teil so anzeigen, wie es auf der Platte erscheinen würde. Nach
dem Berühren der Schaltfläche „Platte ans.“ wird das Fenster verkleinert, sodass das Teil im Verhältnis zur
gesamten Platte angezeigt wird.
Anschließend können Sie die Anzeige durch Berühren des Pluszeichens (+) wieder vergrößern. Hierbei wird
sie mit vertikalen und horizontalen Bildlaufleisten versehen. Durch Berühren des Minuszeichens - wird die
Ansicht wieder verkleinert.
Sie können die Anzeige der Maschine horizontal und vertikal einstellen, indem Sie die Bildlaufleiste berühren
und an die gewünschte Stelle verschieben. Dieser Modus ist beim normalen Schneiden nützlich, um die
Schneidbahn in der vergrößerten Ansicht genau zu verfolgen.
Beim Schneiden in der Plattenansicht wird diese automatisch weitergeblättert, damit die Schnittposition
stets in der Mitte des Anzeigebildschirms bleibt. Diese Funktion ist beim normalen Schneiden nützlich, um
die Schneidbahn in der vergrößerten Ansicht genau zu verfolgen.
„Platte ans.“ ist noch nützlicher, wenn in die Schneidkonfigurationen eigene Werte zur Plattengröße
eingegeben wurden und die Maschine in die Endlage gebracht wurde. Bei der Anzeige großer Teile in einem
vollständig vergrößerten Bildschirm kann das Teil möglicherweise nicht abgebildet werden, bevor es zur
nächsten Anzeigeposition verschoben wird. In diesem Fall kann der Bildschirm blinken; Sie können dies
jedoch korrigieren, indem Sie den Bildschirm verkleinern und einen größeren Bereich anzeigen.
