Zusätzliche Lochstech-Parameter können im Bildschirm mit der Wasserstrahl-Schneidtabelle oder über das
Teileprogramm geändert werden. Bei vielen Wasserstrahl-Schneidanwendungen wird mit dem Vorschub-Lochstechen
ein wesentlich schnellerer Schnitt durch das Material erzielt als mit dem stationären Lochstechen, weil die
Maschinenbewegung abtragendes Material und Ablagerungen beseitigt.
Dynamisches Lochstechen
Beim dynamischen Lochstechen bewegt sich der Wasserstrahl während der Lochstechzeit mit einer bestimmten
Lochstech-Geschwindigkeit entlang der Teile-Einfahrt. Wenn die Lochstechzeit verstrichen ist, geht der Wasserstrahl
zur Schnittgeschwindigkeit über. Stellen Sie sicher, dass das Teil eine Einfahrt hat, die lang genug ist, damit der
Wasserstrahl das Werkstück vollständig durchtrennen kann, bevor zur Schnittgeschwindigkeit gewechselt wird.
Kreisförmiges Lochstechen
Beim kreisförmigen Lochstechen bewegt sich der Wasserstrahl während der Lochstechzeit mit einer bestimmten
Lochstech-Geschwindigkeit in einer Kreisbewegung. Der Lochstech-Versatz zeigt den Kreisdurchmesser. Der
Kreisdurchmesser ist teilweise von der Größe der verwendeten Düse abhängig.
Eine Düsengröße von 0,76 mm erzeugt einen Kreisdurchmesser von 2 mm.
Eine Düsengröße von 1 mm erzeugt einen Kreisdurchmesser von 2,7 mm.
Wenn die Lochstechzeit verstrichen ist, kehrt der Wasserstrahl zum Kreismittelpunkt zurück und wechselt dann
zur Schnittgeschwindigkeit, um das Teil zu schneiden.
1

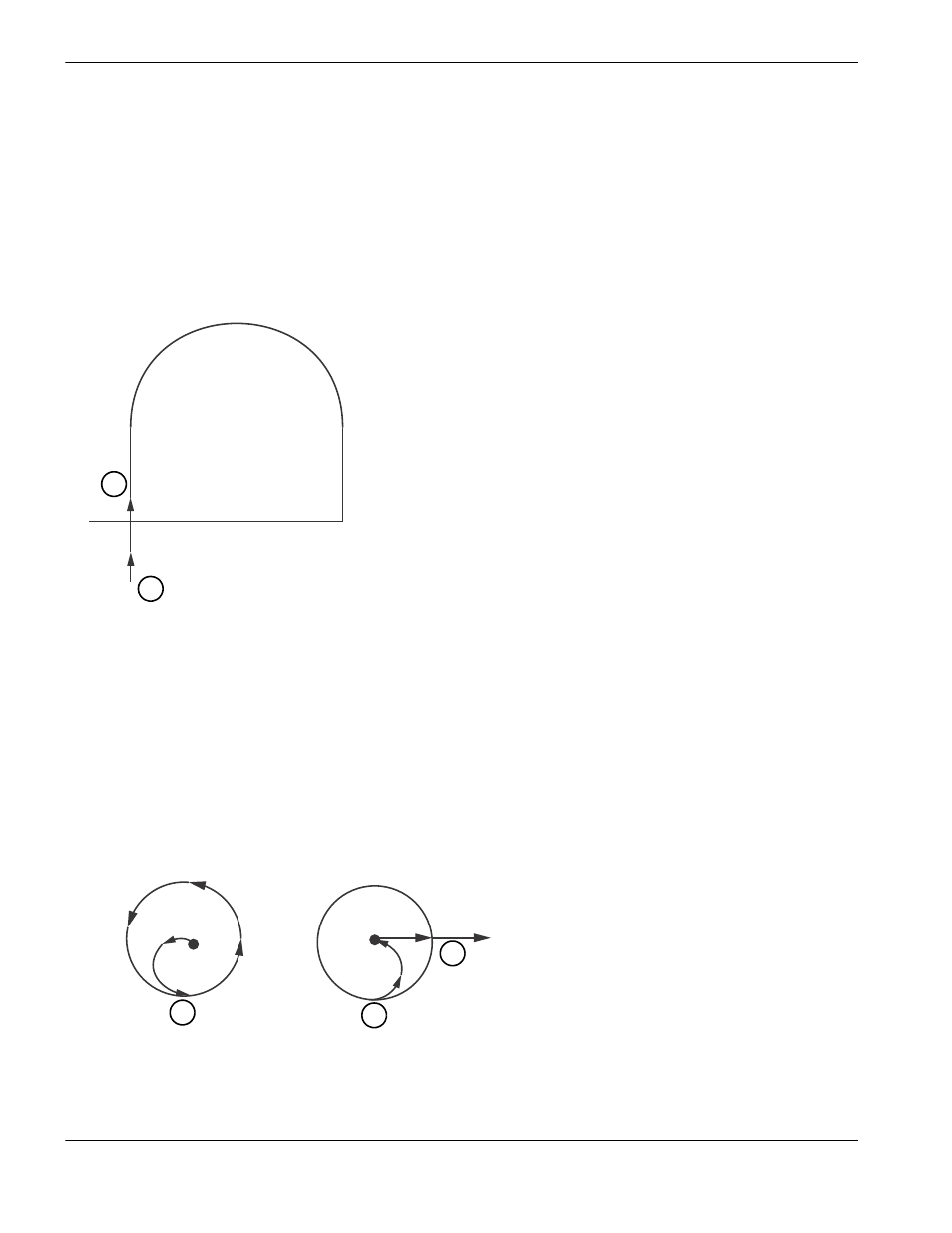

Das dynamische Lochstechen startet am
Anfang der Einfahrt.
2
Der Wasserstrahl geht zur
Schnittgeschwindigkeit über, nachdem die
Lochstechzeit verstrichen ist.
1
2
1
Das kreisförmige Lochstechen beginnt
im Mittelpunkt und durchläuft anschließend
den ganzen Kreis, bis die Lochstechzeit
verstrichen ist.
2
Der Wasserstrahl kehrt zum
Kreismittelpunkt zurück und bewegt sich
dann mit der Schnittgeschwindigkeit, wenn
er sich dem Schneidbereich nähert.
3
Teile-Einfahrt
1
2
3
