Hypertherm Phoenix V9.76.0 Benutzerhandbuch
Seite 75
Phoenix Software V9.76.0 Betriebsanleitung 806401
75

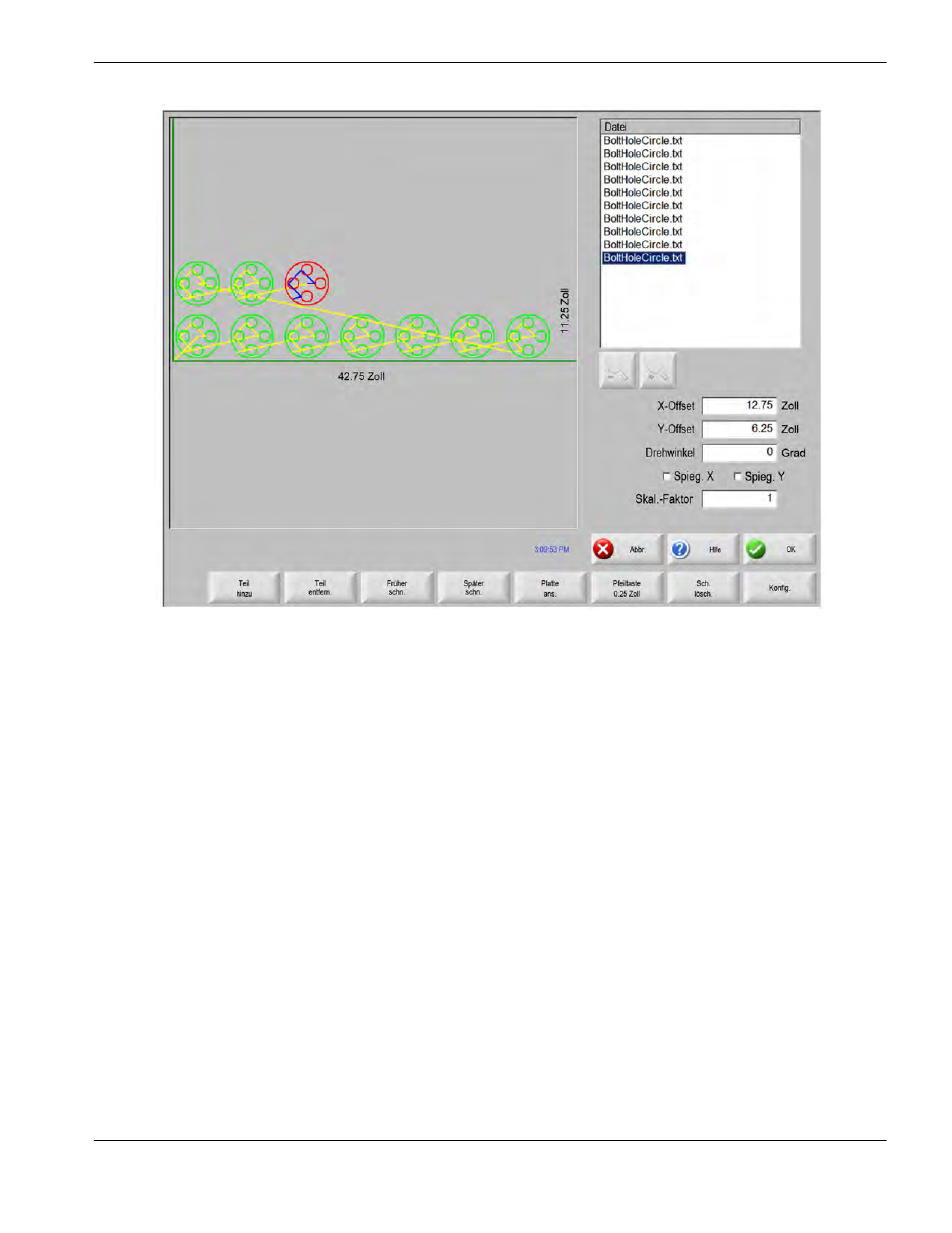

4 – Anordnen von Teilen
Teil hinzu Ermöglicht die Wahl eines Teileprogramms aus einer ausgewählten Quelle, das der Anordnung hinzugefügt
werden soll.
Teil entfern. Entfernt das ausgewählte Teil aus der Liste der zu verschachtelnden Teile.
Früher schn. Durch Berühren der Schaltfläche „Früher schneid.“ wird das gewählte Teileprogramm an eine höhere
Position in der Liste der zu schneidenden Teile verschoben. Die Reihenfolge, in der die Teile geschnitten
werden, ändert sich, die Position des ausgewählten Teils in der Verschachtelung jedoch nicht.
Später schn. Durch Berühren der Schaltfläche „Später schn.“ wird das gewählte Teileprogramm an eine niedrigere
Position in der Liste der zu schneidenden Teile verschoben. Die Reihenfolge, in der die Teile geschnitten
werden, ändert sich, die Position des ausgewählten Teils in der Verschachtelung jedoch nicht.
Platte ans./Teil ans. Mit „Platte ans.“ können Sie ansehen, wie ein Teil auf der Platte erscheinen würde. Nach dem
Berühren der Schaltfläche „Platte ans.“ wird das Fenster verkleinert, sodass das Teil im Verhältnis zur
gesamten Platte angezeigt wird.
Nach dem Verkleinern kann die Ansicht durch Berühren des Pluszeichens (+) wieder vergrößert werden.
Hierbei wird eine horizontale und eine vertikale Bildlaufleiste angezeigt. Durch Berühren des Minuszeichens
( -) wird die Ansicht wieder verkleinert.
Pfeiltaste (Abstand) Über die Schaltfläche „Pfeiltaste“ können Sie eine von fünf voreingestellten Schrittweiten wählen,
die zur Anwendung kommt, wenn die Pfeiltasten zum Positionieren von Teilen in der Verschachtelung betätigt
werden. Diese fünf Abstände sind definierbar und werden im Nester-Konfigurationsbildschirm gewählt.
